薄板冲孔冲压复合模具结构设计

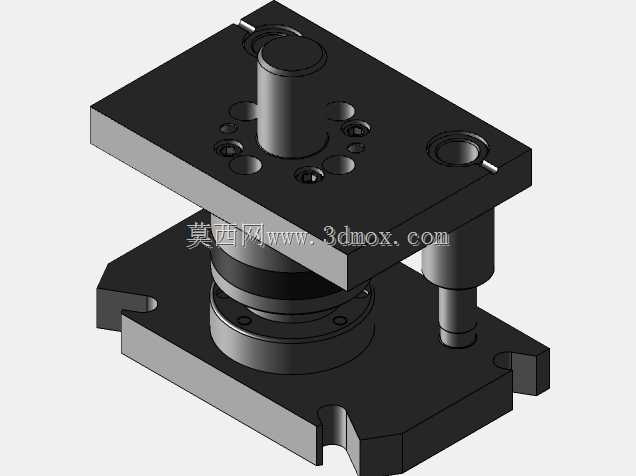

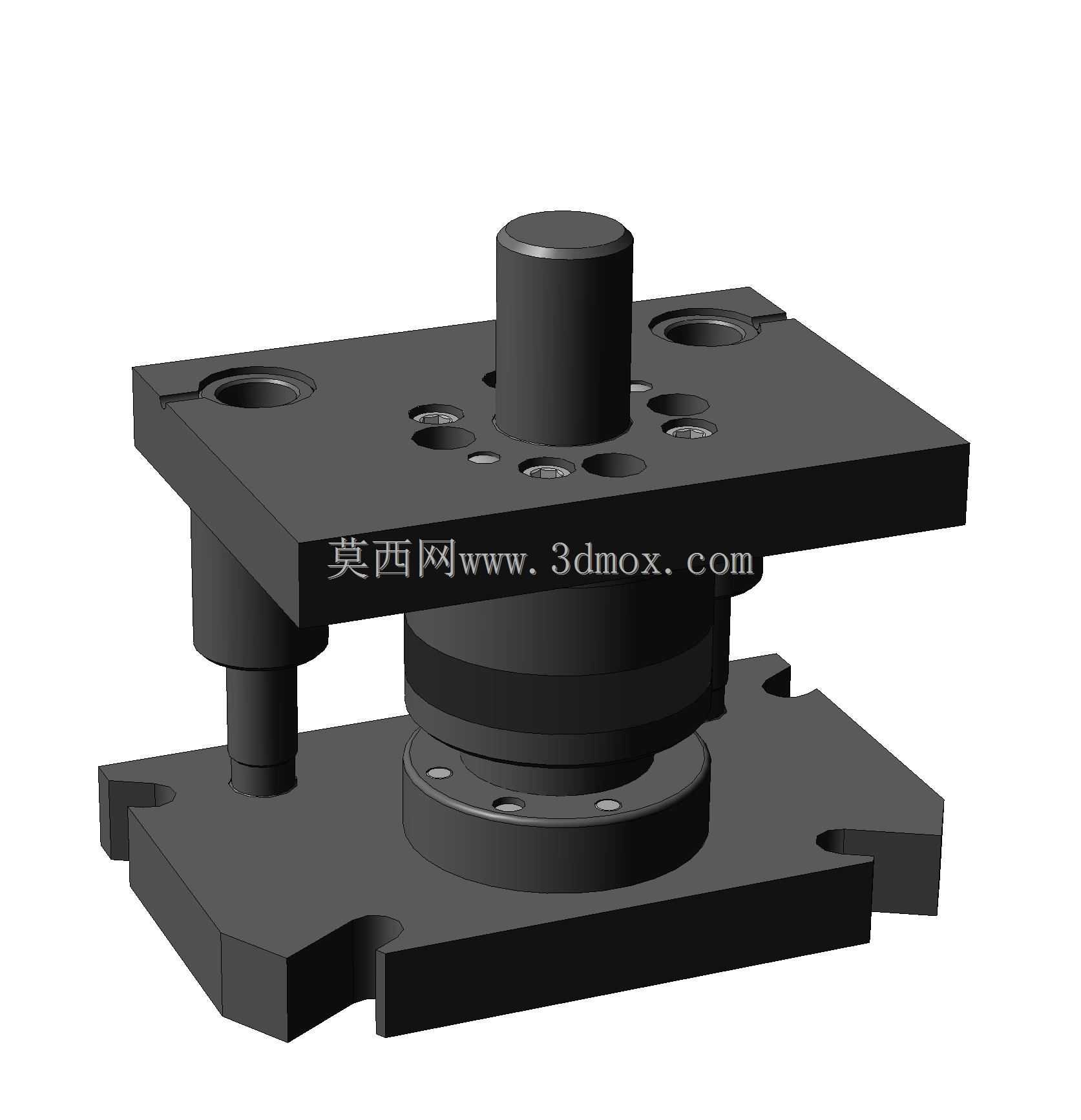

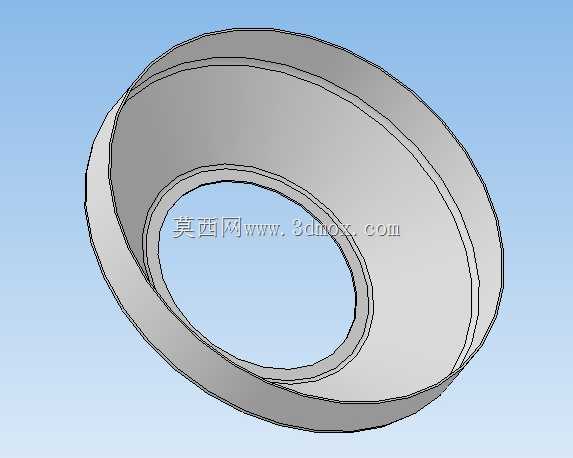

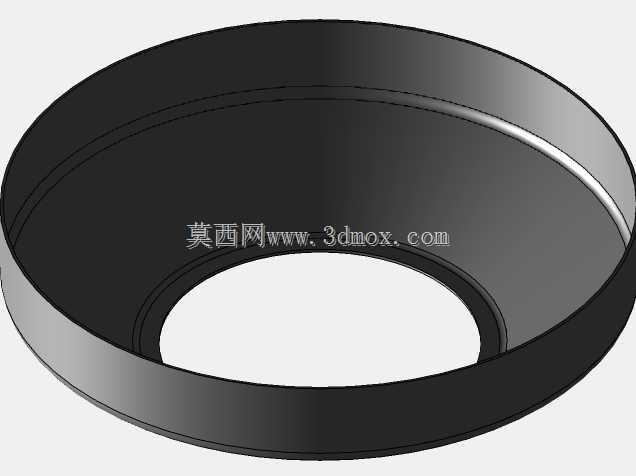

　　这套冲孔冲压工装主要面向五金薄板类零件的批量冲孔加工场景，常见于小型五金配件、家电钣金件、低压电器安装板的生产环节，适配常规开式可倾压力机的安装接口，可直接装夹在普通冲压设备工位上完成单工序冲孔作业。整套模具采用后侧导柱模架结构，导柱导套配合间隙控制在H6/h5精度区间，能够保证上下模合模过程中的运动同轴度，避免冲裁过程中出现啃模、毛刺超差的问题，模架底座的安装孔位按照常规16吨-25吨开式压力机的工作台T型槽间距设计，无需额外加工过渡垫板即可完成装夹定位。

　　从功能结构来看，上模部分集成了模柄、凸模固定板、弹性卸料组件，凸模采用台阶式固定结构，通过固定板与上模座刚性锁紧，卸料板搭载矩形螺旋弹簧提供卸料力，能够在冲裁完成后及时箍住板料脱离凸模，避免板料随凸模上行产生变形；下模部分设置了凹模镶套、定位销、漏料孔，凹模采用镶套式设计，刃口磨损后可单独更换镶套，无需报废整个下模座，大幅降低后期维护成本，定位销按照待加工坯料的外形轮廓布置，可实现坯料的快速定位，操作人员无需反复找正即可放料，单工位作业节拍可达每分钟30-40次。

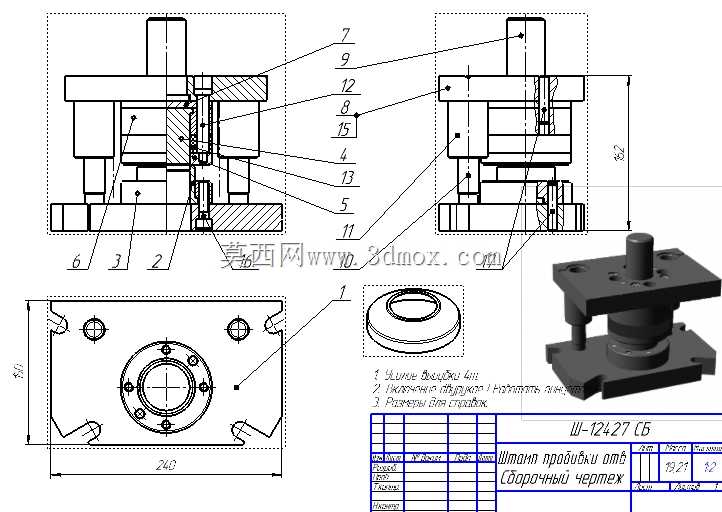

　　设计过程中重点考虑了冲裁力的匹配与受力平衡，凸凹模刃口间隙按照料厚的5%-8%选取，适配0.8mm-2mm厚度的冷轧钢板、镀锌板冲孔作业，漏料孔设计为锥形扩孔结构，冲裁下的废料可直接顺着漏料孔落入压力机工作台的落料通道，不会在凹模洞内堆积造成刃口胀裂。整套模具的闭合高度控制在180mm-220mm调节区间，模座外形尺寸为240mm见方，安装边界不超过常规小型压力机的工作台面范围，上下模的合模行程预留了20mm的安全余量，避免压力机行程过大造成模具刚性碰撞。

　　细节结构上，所有承力部件均采用45号钢调质处理，刃口部件采用Cr12MoV合金工具钢淬火处理，硬度达到HRC58-62，能够保证连续冲裁10万次以上刃口无明显磨损，导柱导套表面做渗碳处理，耐磨性能优异，长期使用不会出现导向间隙超差的问题。卸料弹簧的预压量按照冲裁行程的1.2倍设置，既能够提供足够的卸料力，又不会因为弹簧压缩量过大造成过早疲劳失效。
