多工位级进冲压模具整体结构设计

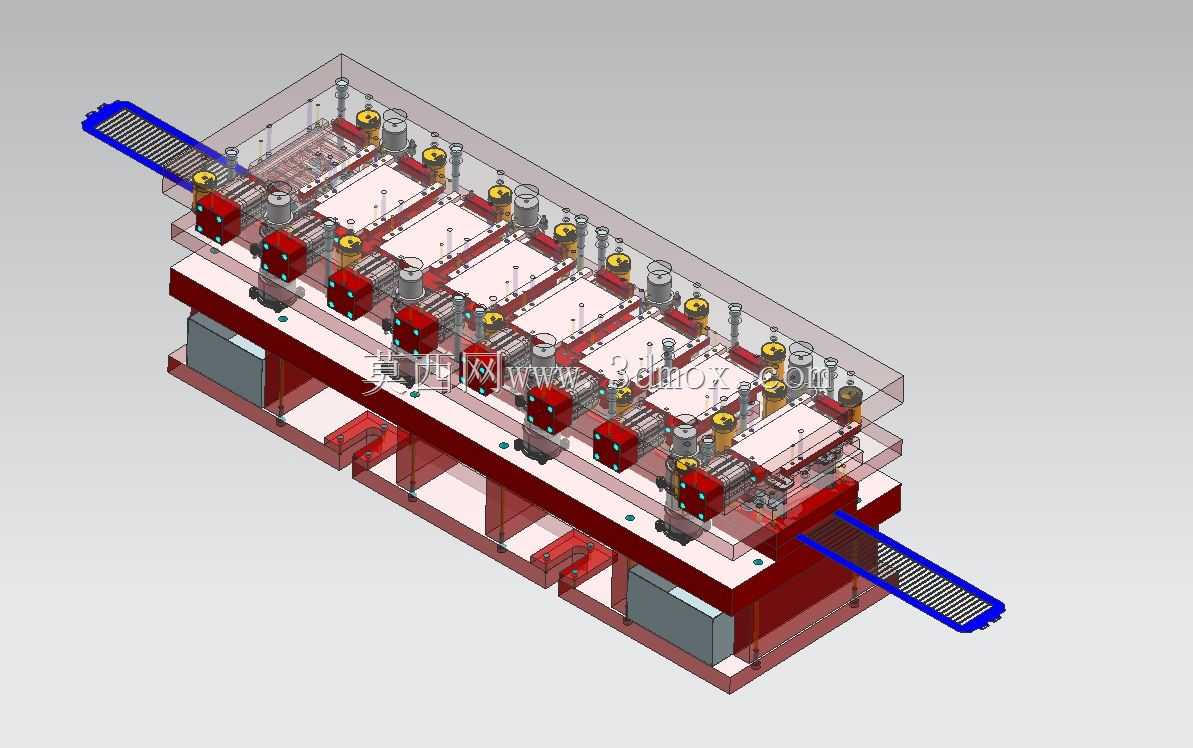

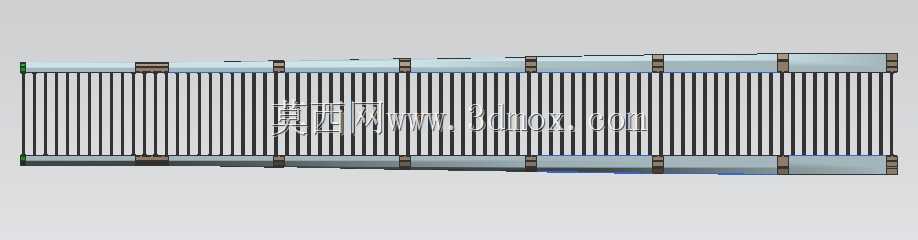

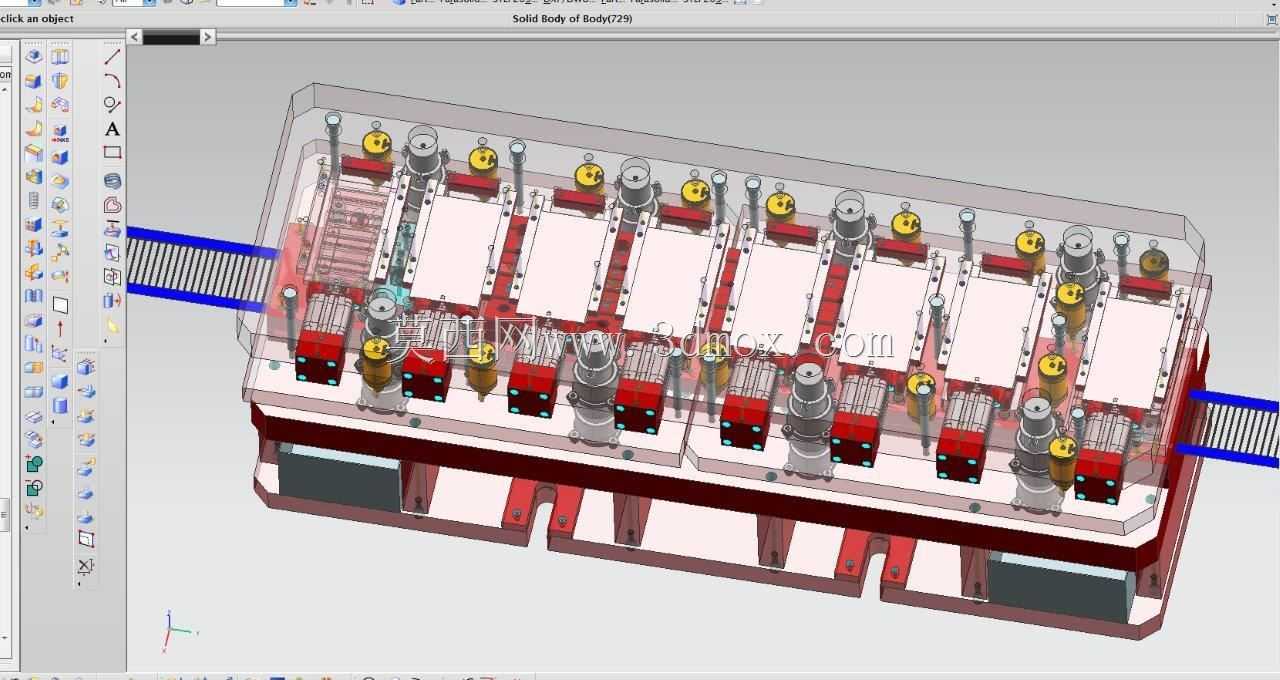

　　这套多工位级进冲压结构，主要面向大批量五金冲压件的连续生产场景，适配电子接插件、小型家电五金构件、汽车精密冲压小件等需要多道冲压工序连续完成的加工需求，相比单工序模能大幅减少工件周转次数，降低人工上下料的定位误差，在高速冲床配套场景下可实现每分钟数百次的连续冲压节拍，是精密冲压量产线的核心工艺装备。从结构布局来看，整套模具采用对称式多工位排布，沿料带送进方向依次设置冲裁、折弯、成型、精整等工序工位，每个工位独立配置对应的凸模、凹模镶块以及压料、卸料组件，料带通过两侧的导料板实现精准送进导向，配合端部的自动送料接口，可直接对接卷料开卷校平设备实现全连续无人化冲压作业。设计过程中优先考虑了工位间的时序匹配，每个工位的冲压行程、

　　卸料力都做了独立校核，避免相邻工位作业时出现干涉，同时在易磨损的冲切工位采用镶块式结构，无需拆卸整套模具即可快速更换磨损的刃口部件，大幅降低产线停机维护的时间成本。上模部分集成了多组独立的弹性卸料组件，针对不同成型工位的压料需求匹配不同刚度的弹性元件，保证薄料冲压过程中材料不会发生窜动，成型工位额外设置了导正销结构，在每次冲压前对料带上的预冲孔做精定位，将送进累积误差控制在微米级，避免多工序加工后出现尺寸超差。下模部分设置了统一的废料排出通道，每个冲裁工位的漏料孔都做了斜度导向，避免冲压废料堆积在型腔内造成刃口崩损，同时模具底座预留了标准的冲床安装槽位，可适配多数主流吨位的开式、闭式高速冲床，安装时无需额外加工转接板，

　　直接通过压板压紧即可完成固定。模具的整体闭合高度、开模行程都按照常规高速冲床的参数区间做了适配设计，上下模之间设置了多组内导柱组件，保证合模过程中上下模的对位精度，避免长期高速冲压过程中出现导柱磨损导致的凸凹模啃伤。针对成型过程中可能出现的材料回弹问题，在终成型工位特意设置了回弹补偿角，前期通过冲压工艺仿真模拟不同材质的回弹量，对镶块的成型面做了预修正，减少后续试模阶段的修模工作量。料带的抬料高度也做了统一设计，每个工位都配置了独立的抬料销，保证料带在工位间送进时不会和下模型面发生剐蹭，避免工件表面出现划痕影响成品外观质量。整套结构的受力部件都做了刚度校核，模座采用高强度合金钢材加工，承受连续冲压载荷的部位做了局部加厚处理，避免长期交变载荷下出现模座变形影响模具寿命。气路接口统一布置在模具侧部，可对接冲床的自动吹气系统，在开模瞬间将成型完成的工件吹落至出料传送带，无需人工取件，进一步提升生产的安全性与自动化程度。
