线性导向辊SNK4311直线导轨结构

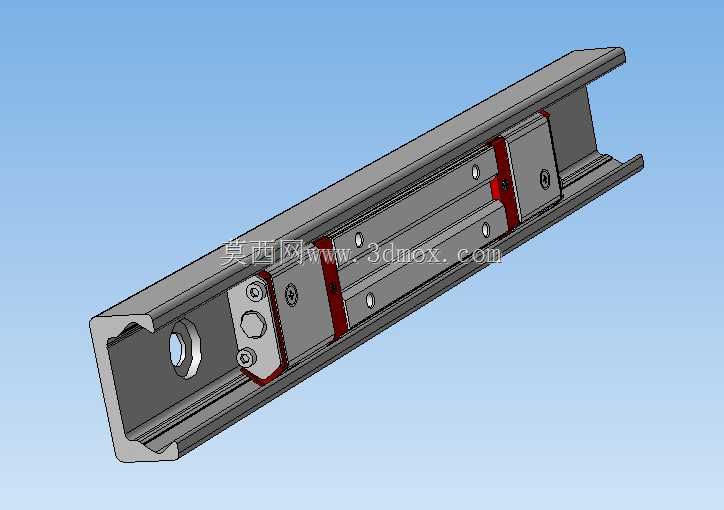

　　在自动化生产线、精密机床、半导体检测设备这类对直线运动精度有严苛要求的场景里，这类线性导向辊结构的直线导轨是核心传动导向部件，它承担着支撑运动负载、约束运动轨迹、降低传动摩擦阻力的核心作用，区别于普通滚珠导轨，这款带导向辊结构的导轨在重载低速往复运动场景下有更稳定的负载表现，抗冲击性能也更适配冲压上下料、重型移栽机构这类存在瞬时冲击载荷的工位。从结构设计逻辑来看，这款导轨采用分体式滑块与一体化成型导轨轨身的组合结构，滑块内部集成的导向辊组与轨身的滚道面做了贴合度匹配设计，侧向的红色密封结构可以阻挡加工车间内的切削碎屑、焊接飞溅、粉尘杂质进入滚道配合面，避免长期运行出现辊体磨损、运动卡滞的问题，滑块端面的安装孔位做了沉头设计，

　　既可以保证连接螺栓不超出滑块安装面，也能适配不同厚度的安装连接板，减少现场安装时的二次加工工作量。安装边界方面，轨身采用标准矩形截面设计，底部的安装基准面做了平面度公差控制，现场安装时可以直接靠紧设备安装台的定位基准边，不需要额外做打表找正的复杂工序，滑块的安装孔位间距遵循通用直线导轨的安装尺寸规范，可以直接替换同规格的传统导轨产品，不需要改动原有设备的安装板结构，降低设备改造的设计与加工成本。功能特性上，这款导向辊式直线导轨的运动阻尼比普通滚珠导轨稍高，在垂直安装的场景下不会出现滑块因为自重出现溜动的问题，适配垂直升降移栽、上下料机械手这类垂直运动工位的使用需求，导轨的侧向滚道可以承受一定的偏载力矩，当运动部件存在偏心负载时，

　　不需要额外增加辅助导向轴就能保证运动的直线度，简化整体设备的结构设计。实际选型过程中，这类导轨的轨身长度可以根据设备的实际行程做裁切，滑块数量也可以根据负载大小灵活配置，单根导轨上可以同时安装多个独立滑块，适配多工位同步运动的设备结构，比如在长行程的龙门移栽机构上，就可以在同一根导轨上配置2-4个滑块，共同支撑龙门横梁的重量，保证大跨度下的运动稳定性。设计建模时，这款模型还原了导轨的所有安装特征、密封结构、辊组配合间隙，结构工程师在做设备整体装配时，可以直接调用该模型做干涉检查，验证安装空间是否足够，不需要重新测绘建模，能大幅缩短设计阶段的周期，同时模型上的所有安装孔位尺寸都和实物一致，导出工程图时可以直接作为安装参考，避免出现孔位错位、安装空间不足的设计失误。
