双轴拼接式XY直线滑台导轨载运组件

　　在桌面级精密点胶、小型工件视觉检测、消费电子零部件组装这类需要平面内两轴联动定位的工位上，这类双轨拼接式的XY直线载运组件是非常常见的执行端基础部件，区别于一体式十字滑台的厚重结构，这种分体拼接的轨道结构在安装空间局促、行程需求有定制化调整空间的场景下适配性更强。从实际使用逻辑来看，这套组件承担的核心作用是为末端执行工装提供稳定的X、Y两个轴向的直线运动导向，同时配套的滑座作为载具承载工装或者待加工工件，保证运动过程中无偏摆、无卡滞，重复定位精度能满足轻载工况下的作业要求。

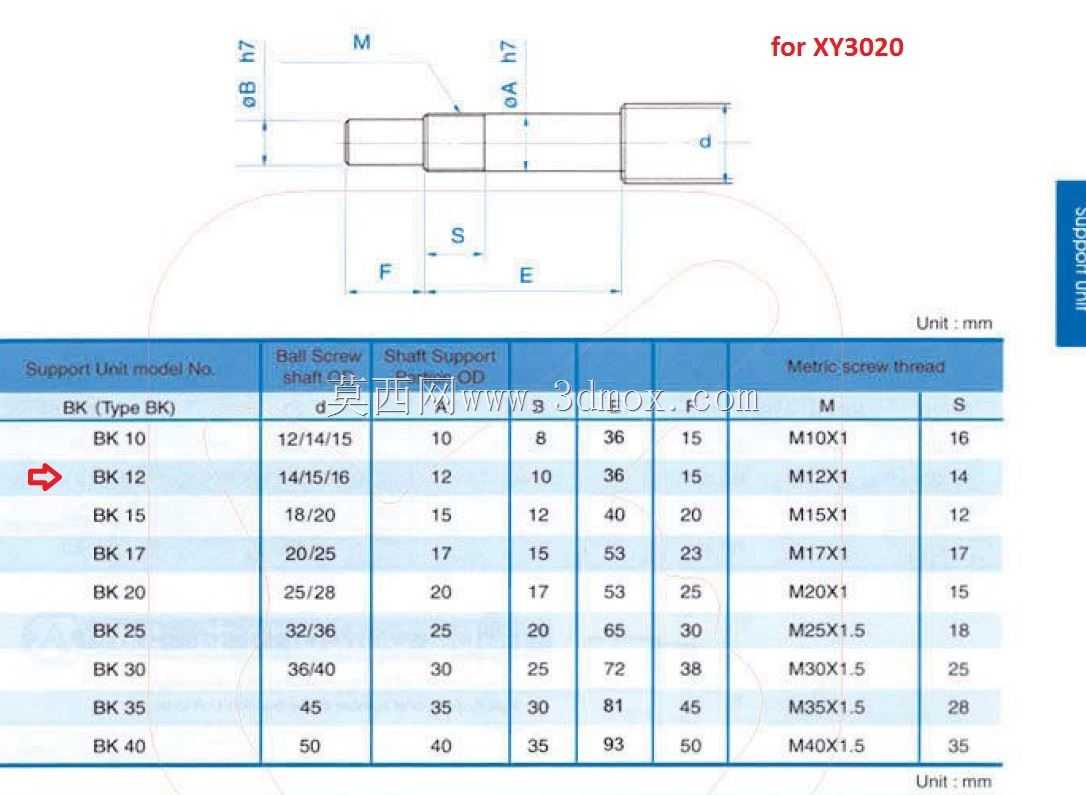

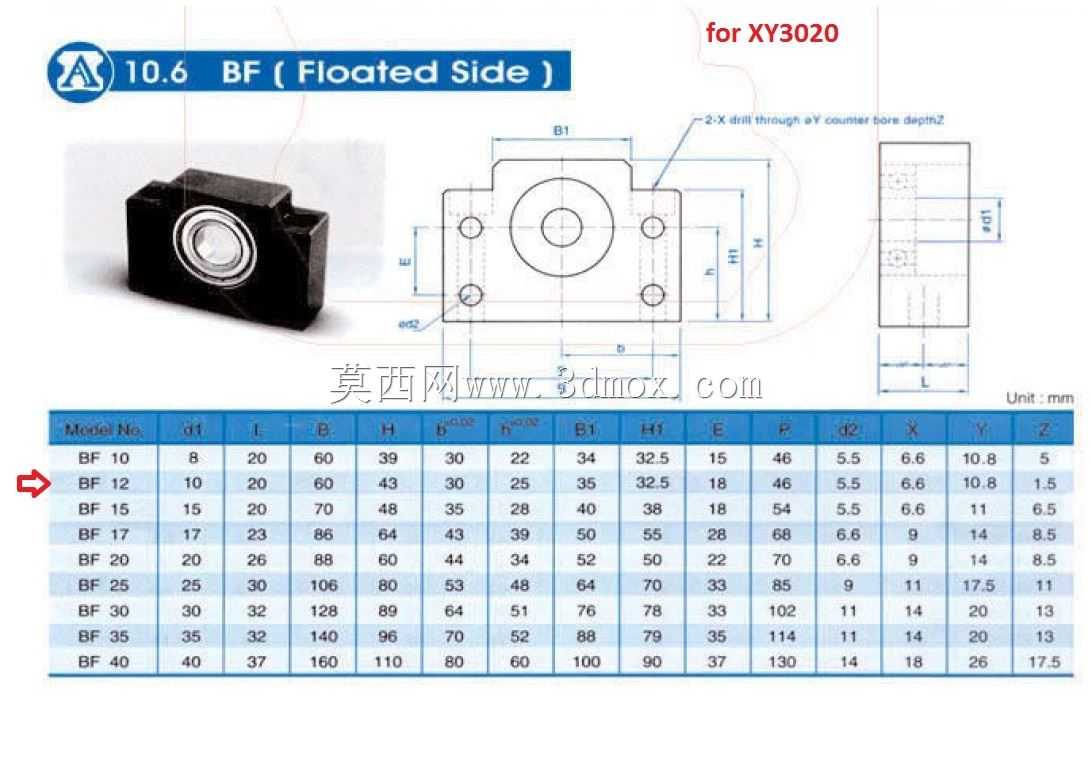

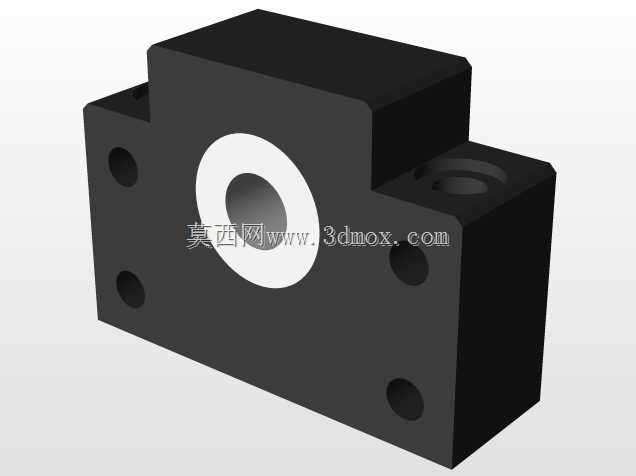

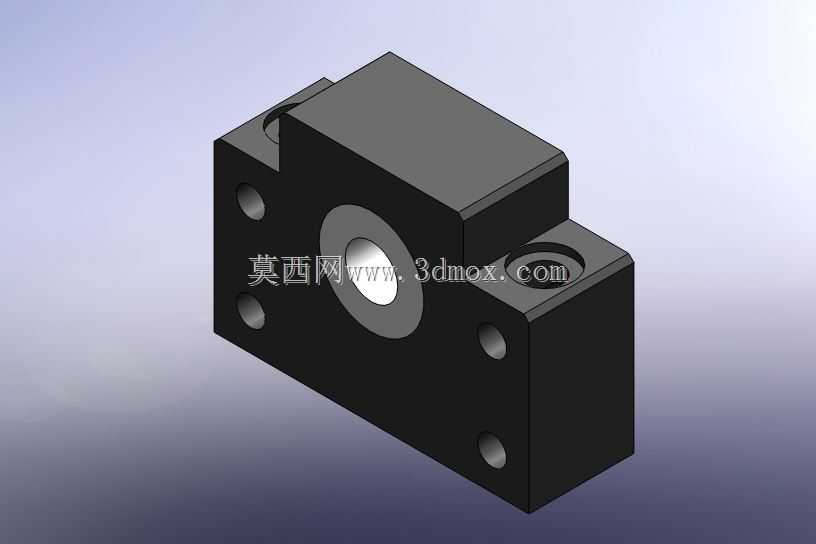

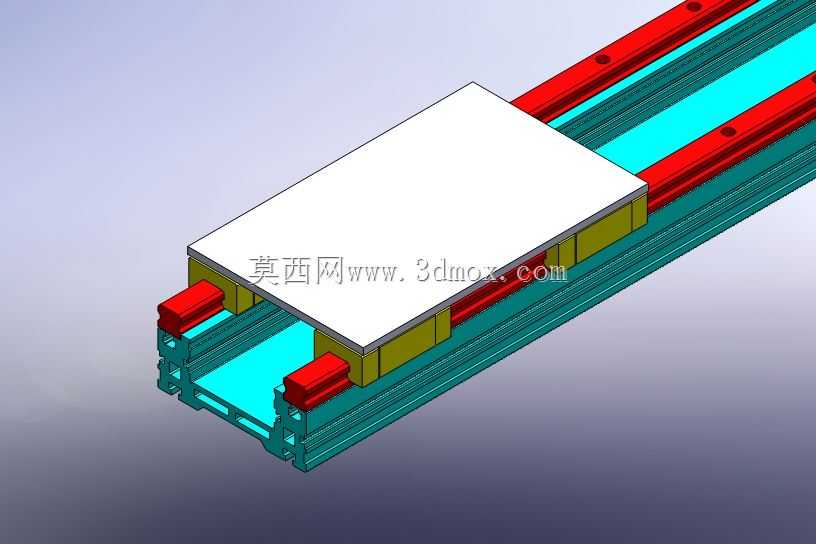

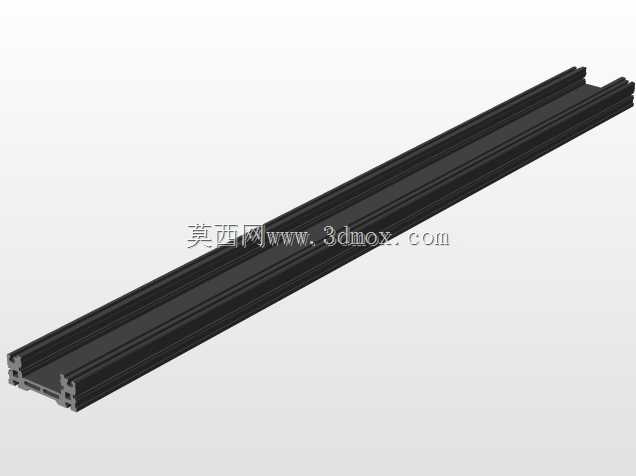

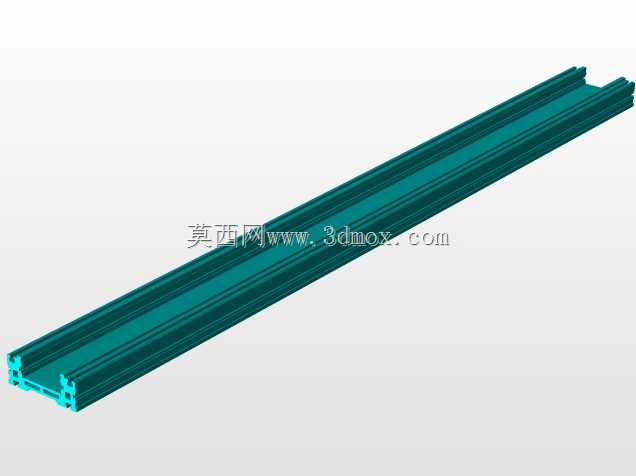

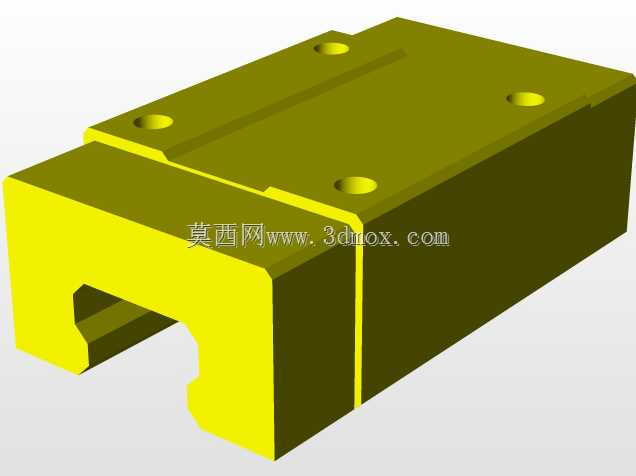

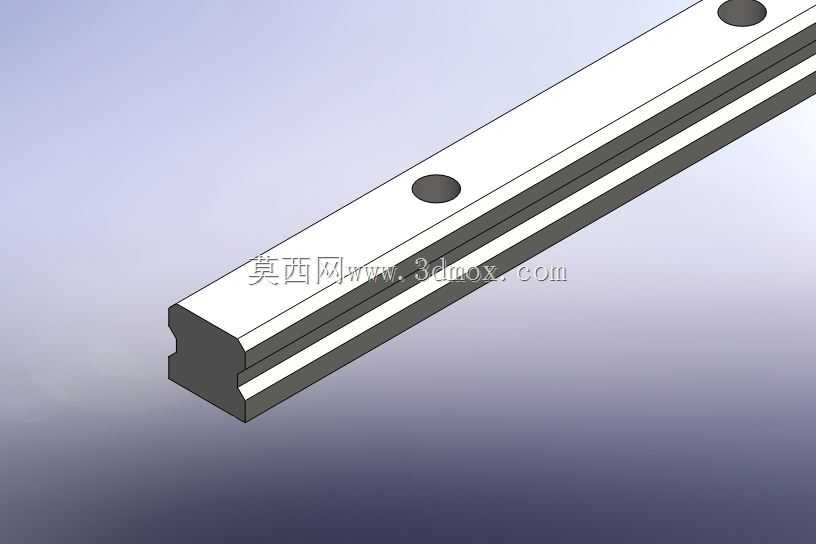

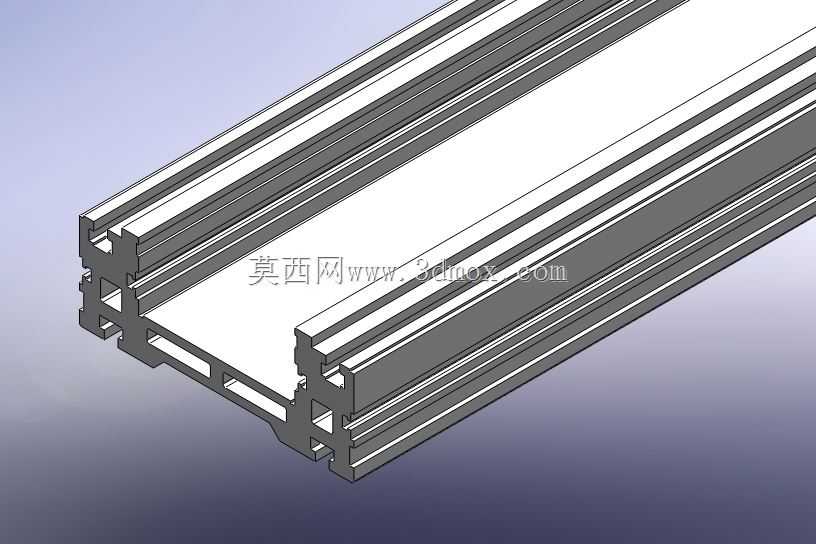

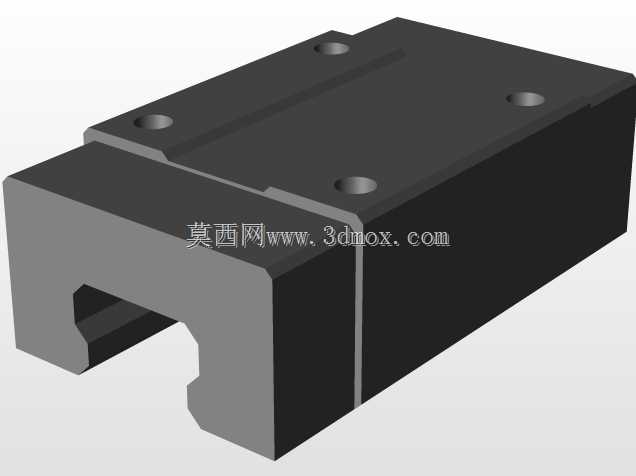

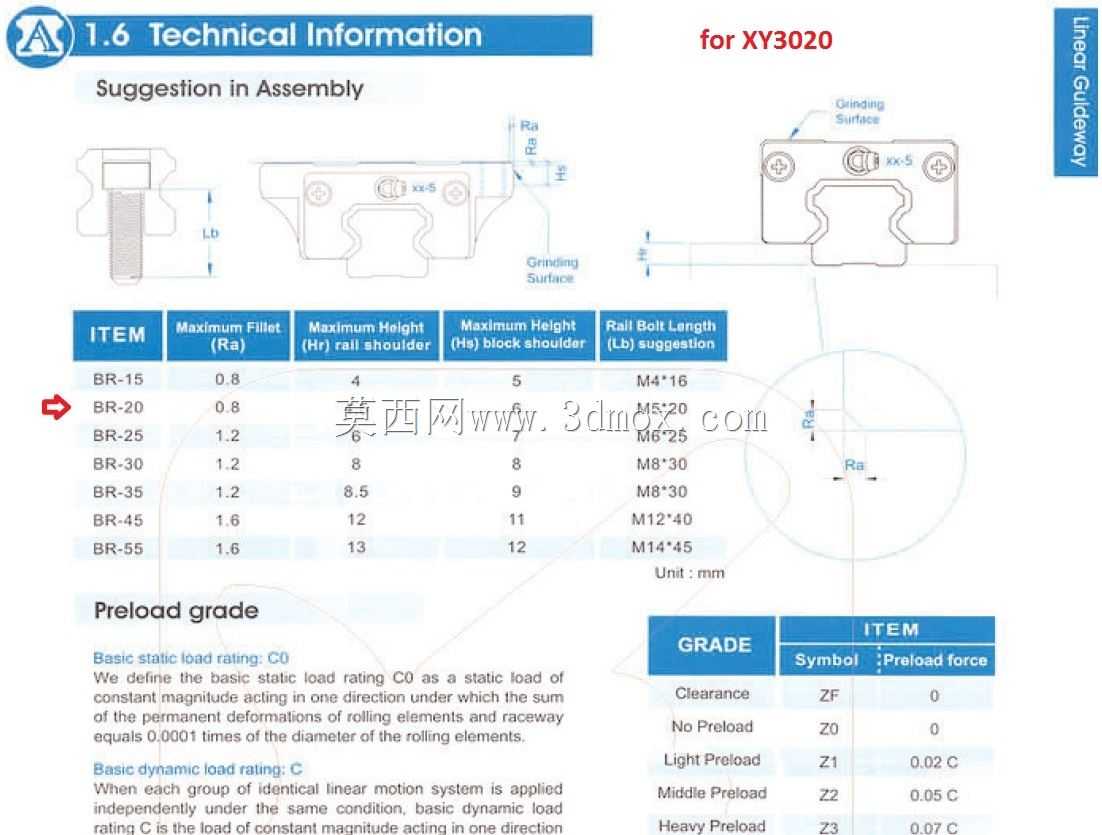

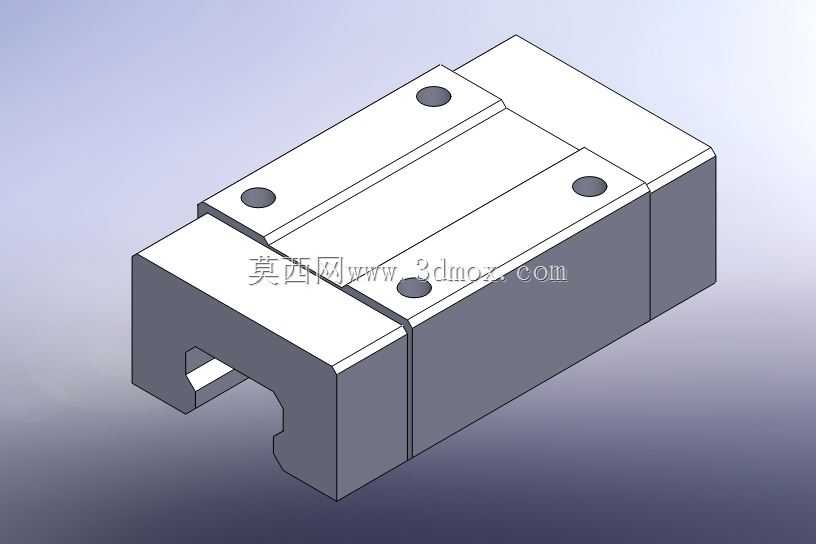

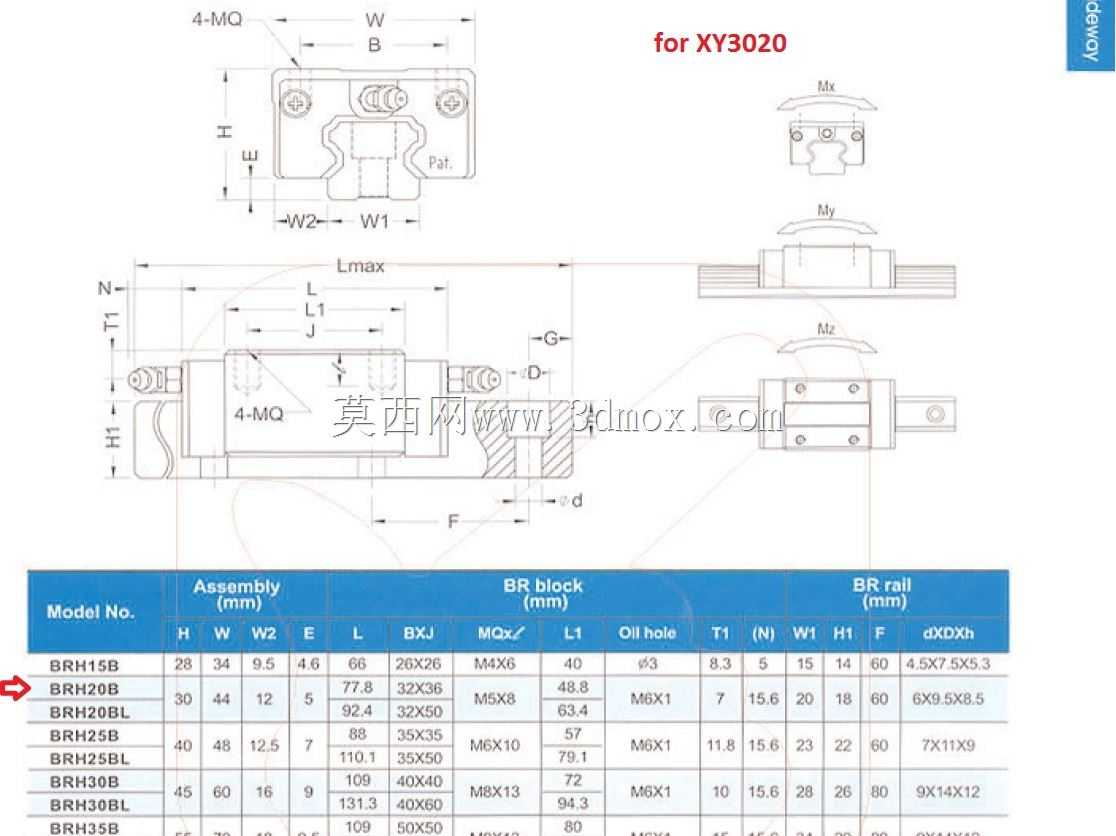

　　设计层面上，这套组件采用双平行轨道作为单轴的导向基准，相比单根导轨的悬臂式承载结构，双轨布局可以抵消侧向倾覆力矩，尤其是当滑座上搭载的负载重心偏离轨道中心时，双轨的支撑点能分散受力，避免单轨单侧受力导致的滚珠磨损加快、精度快速衰减的问题。轨道截面采用标准的线性导轨安装基准设计，底部预留的安装沉孔可以直接适配常用的工业铝型材台面或者钢板加工台面，不需要额外做转接板加工，安装时只需要打表找正两根轨道的平行度，控制在每米行程0.02mm以内的平行公差，就能保证滑座运行的顺畅度。滑座部分采用一体化的滑块拼接结构，和轨道内部的滚动体直接配合，滑动面的预压可以通过端部的顶丝微调，针对不同的负载工况调整预紧力，轻载高速工况可以适当降低预压减少运行阻力，重载或者有冲击的工位则加大预压提升整体刚性，避免运动过程中出现间隙。

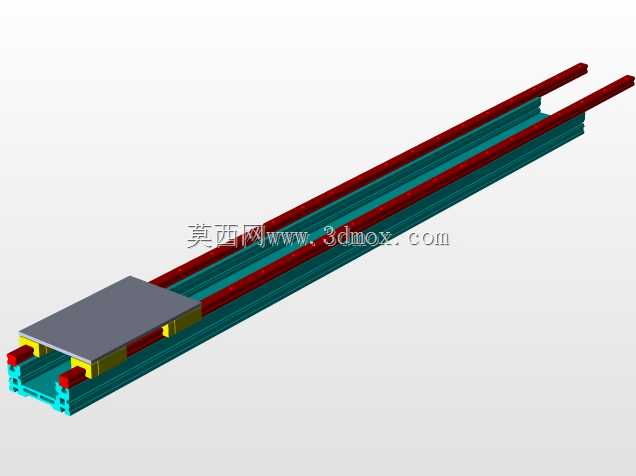

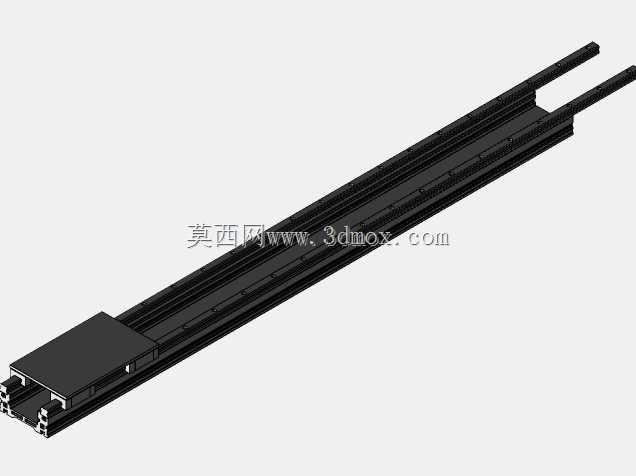

　　从安装边界来看，这套组件的轨道宽度控制在窄幅尺寸区间，单根轨道的厚度适配常规的M5安装螺栓，滑座的安装面预留了标准的螺纹孔阵列，孔距符合通用的工装安装孔位规范，不管是搭载吸嘴、点胶阀还是小型视觉相机，都可以直接通过螺栓固定，不需要额外打孔攻丝。轨道的拼接段采用嵌入式的对接结构，两段轨道对接处的接缝精度控制在0.01mm以内，当需要加长行程时，可以直接拼接同规格轨道，不需要重新定制整根长轨，降低了长行程场景下的加工和运输成本。

　　实际选型应用时，需要注意这套组件的负载上限是针对滑座居中承载的工况标定的，如果负载存在偏心，需要按照偏心距折算允许的最大负载，避免过载导致导轨变形。日常维护层面，轨道侧面预留了润滑脂注油口，可以在不拆解滑座的情况下定期补充润滑脂，保证滚动体和滚道之间的油膜完整，延长组件的使用寿命。在3C产品组装流水线的小型搬运工位，这类导轨组件经常搭配同步带或者丝杆传动使用，因为本身导向结构的摩擦阻力小，运行噪音低，在无尘车间的工况下也能满足洁净度要求，不会因为润滑脂飞溅污染工件。另外在一些小型激光打标设备的工作台进给结构中，这种双轨XY结构也有大量应用，因为运动过程中滑座的俯仰偏摆角度极小，能保证激光焦点始终落在工件表面的标定位置，打标精度不会因为导轨的运行误差出现偏差。

　　建模过程中，这套组件的所有安装孔位、轨道截面尺寸、滑座配合公差都按照实际量产的标准型号参数绘制，滚道的弧度、滑块内部的滚珠循环路径都做了还原，在做设备整体装配仿真的时候，可以直接导入这套模型做干涉检查，验证安装空间是否足够，滑座全行程运动过程中会不会和周边的机架、线槽、其他工装部件发生碰撞，减少实际加工组装时的改模成本。尤其是在做方案阶段的布局设计时，准确的导轨外形尺寸可以帮助工程师快速敲定设备的整体台面尺寸，预留出合理的安装和维护空间，避免后期因为导轨尺寸偏差导致整体结构需要重新调整。
