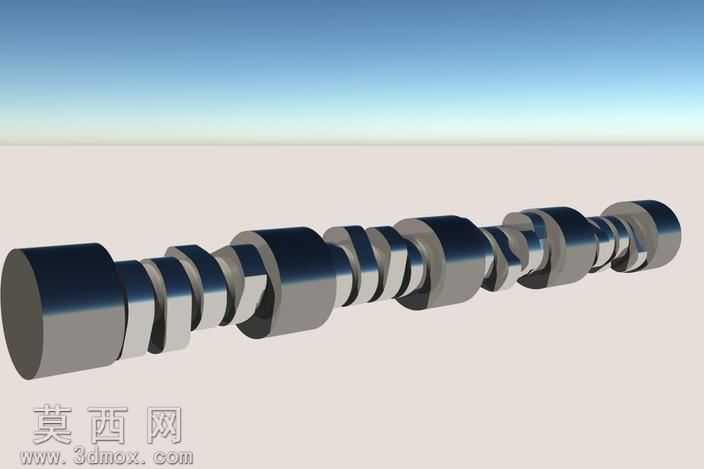

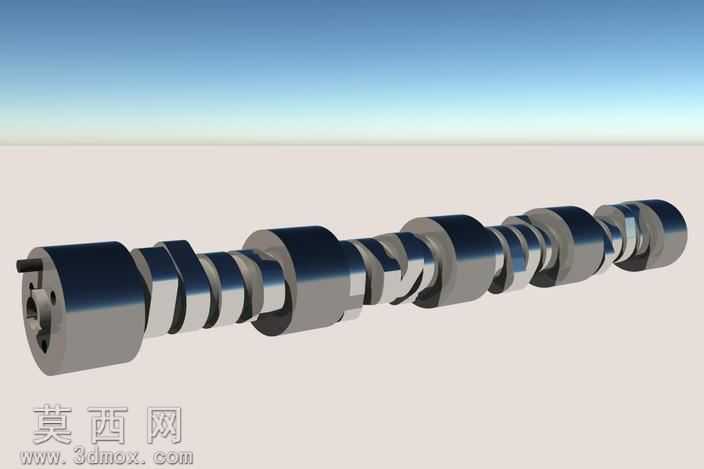

V型八缸发动机凸轮轴结构三维设计

本作品为V型八缸内燃机配套凸轮轴的三维参数化建模成果，建模过程中先梳理凸轮轴的核心功能逻辑：作为内燃机配气机构的核心驱动部件，该凸轮轴需要按照预设的配气相位，精准控制各气缸进排气门的开启与关闭时序，匹配V8引擎的点火顺序与冲程循环要求。建模阶段先完成基准轴的创建，以凸轮轴的回转中心为全局基准，依次定位各缸对应的凸轮工位，严格遵循V型气缸的夹角排布规律，确保每一组进排气凸轮的周向角度偏差控制在合理公差范围内，匹配引擎安装时从索引位置顺时针旋转45度设置止点、1-1#缸完成动力冲程后逆时针旋转180度触发1号发射机对应压缩上死点的正时要求。凸轮型线的绘制是建模核心，结合内燃机配气的升程曲线，通过样条曲线拟合凸轮的工作段与缓冲段轮廓，保证气门开启的升程、速度、加速度变化平缓，避免气门运动过程中出现冲击或异响。完成单个凸轮轮廓绘制后，通过特征阵列、角度旋转的方式生成全部凸轮结构，同时整合轴端的定位孔、驱动连接结构、轴颈支撑段的细节特征，还原凸轮轴的完整装配结构。材质与渲染阶段，为凸轮轴主体赋予合金钢材质，调整金属材质的粗糙度、反射率参数，模拟经过精加工、表面热处理后的金属质感，对凸轮工作表面做轻微的高光强化处理，体现工作面的高精度加工特征；场景采用渐变天光作为主光源，搭配柔和的辅助补光，弱化金属表面的生硬反光，清晰呈现各凸轮的型面轮廓、轴段的阶梯结构以及轴端的连接细节。整体建模过程严格遵循机械设计的公差配合要求，所有轴颈尺寸、凸轮位置、连接结构均参考通用V8引擎凸轮轴的实际设计参数，既保证三维模型的视觉还原度，也完整呈现凸轮轴的结构逻辑与工作原理，可用于内燃机结构教学、配气机构原理演示、引擎改装方案验证等场景，模型的结构细节完整，各特征参数可编辑调整，能够适配不同的设计验证需求。
