CPC ST9M-V2-78线性滚珠导轨结构

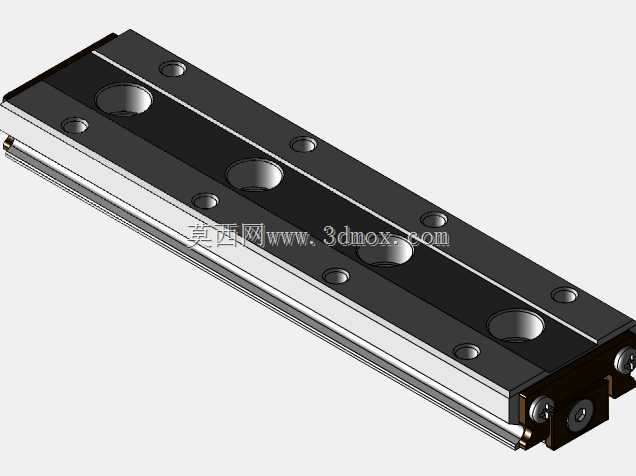

　　这款线性滚珠导轨在自动化生产线的移栽工位、精密检测设备的位移滑台、小型数控机床的进给轴上都有广泛适配空间，属于轻载高精度直线传动场景里的常用选型。从结构设计来看，滑块与导轨之间通过循环滚珠实现滚动摩擦，相比传统滑动导轨摩擦阻力可降低至原来的五十分之一，低速运行时无爬行现象，能保证微米级的重复定位精度，适配需要频繁启停、换向的往复运动工况。滑块本体采用合金钢淬硬处理，滚道面经过精密磨削，粗糙度控制在Ra0.2以下，保证滚珠滚动时的顺畅度与长期耐磨性能，端盖部分设计有滚珠循环回流通道，配合密封端刮片，可以阻挡加工碎屑、切削液、粉尘进入滑块内部，延长维护周期。导轨本体同样采用淬硬合金钢加工，安装基准面经过精磨处理，直线度公差控制在每米0.

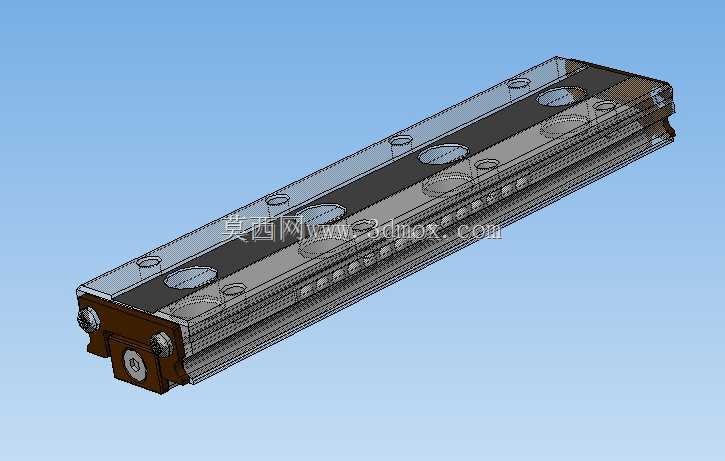

　　02mm以内，安装孔采用标准沉孔设计，可直接通过内六角螺栓固定在设备安装基座上，不需要额外加工避让结构。从安装边界来看，这款导轨的滑块宽度适配9mm规格导轨的安装尺寸，总长度78mm的滑块可以提供4个安装固定点位，保证滑块在承受倾覆力矩时的连接刚性，导轨可根据设备行程需求拼接加长，拼接处的接缝公差控制在0.005mm以内，不会影响滚珠通过时的顺畅度。设计建模时，还原了内部滚珠的循环排布结构、密封件的唇口结构、安装孔的沉头深度与公差配合，滑块与导轨之间的预压调节结构也做了完整呈现，方便设计人员在做整机装配时直接调用，核对安装干涉、行程限位、负载匹配等参数。在实际选型应用中，这类导轨常搭配伺服电机、滚珠丝杠组成精密传动模组，

　　用于3C产品组装工位的点胶、螺丝锁附、视觉检测等工序，也可用于医疗检测设备的样本移送机构，运行噪音低，定位精度稳定，不需要频繁加注润滑脂，日常维护成本较低。建模时对滑块两端的注油嘴位置、回流器的卡扣结构都做了细节还原，能帮助结构设计人员快速完成周边安装支架、限位撞块、防尘罩等配套结构的设计，减少重复建模的工作量，也能在装配仿真阶段提前验证运动过程中是否存在结构干涉，避免实际加工装配时出现配合问题。
