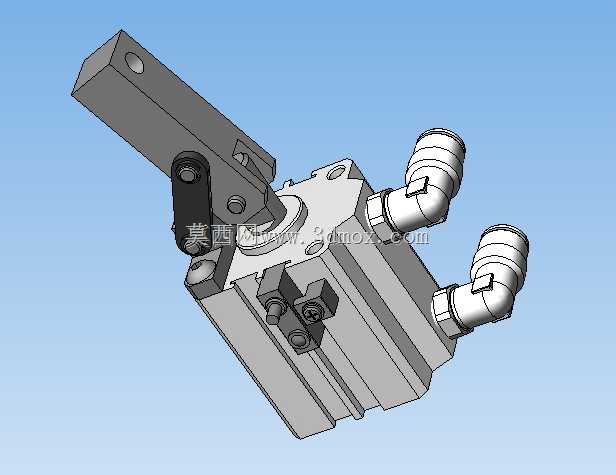

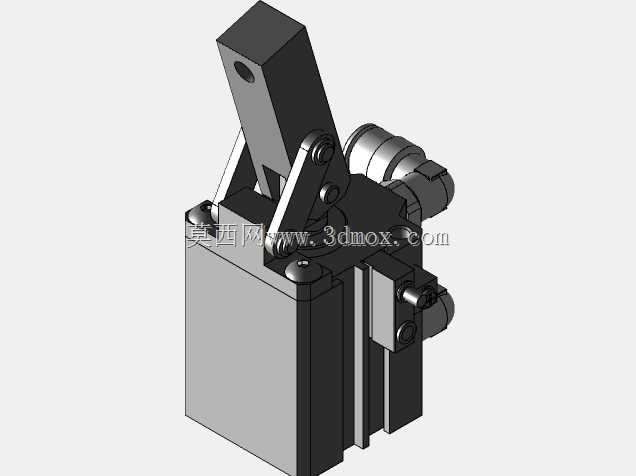

气动立式杠杆压紧夹具结构设计

　　这款气动立式压紧夹具，是面向自动化产线快速装夹需求开发的执行机构，在3C电子零部件装配、小型五金件机加工定位、注塑件水口切除工位、家电组件组装工装中都有广泛适配场景，相比传统手动螺旋压紧、偏心轮压紧结构，它能通过气动信号接入产线控制系统，实现夹紧动作的自动触发与释放，单工位装夹耗时可压缩至0.5秒以内，大幅提升批量生产的工位节拍。从结构设计逻辑来看，它采用了杠杆力放大的传动思路，气缸的直线输出力通过中部铰接的杠杆臂传递到压头端，铰接点的位置经过力臂配比计算，在常规0.5-0.7MPa供气压力下，压头端可输出800-1200N的稳定压紧力，既能够保证待加工工件在切削、装配受力时不会出现位移窜动，又不会因为压力过大压伤铝件、

　　塑料件等易变形工件的表面。整个夹具的安装基准设置在底部缸体的安装法兰面，法兰面上预留了四个沉头安装孔，孔位间距遵循通用小型气动元件的安装尺寸规范，可直接固定在工装台板、滑台移动面板或者旋转工作台的工位座上，不需要额外设计转接安装板，能减少工装设计的额外工作量。缸体侧面预留了两个标准快插气管接头的安装位，采用侧向进气的布局，避免气管从顶部或者底部走线时和杠杆压臂的运动轨迹产生干涉，压臂的运动行程经过限位设计，抬起状态下压头距离安装基准面的高度为35mm，足够满足常规小型工件的上下料空间需求，压头端部采用了可拆卸的硬质合金压头设计，长期使用出现磨损后可单独更换压头，不需要更换整个杠杆臂组件，降低后期维护成本。在结构细节上，

　　杠杆臂的铰接位置采用了自润滑铜套作为转动副，长时间高频往复动作也不会出现铰接点卡顿、磨损间隙过大的问题，缸体内部的活塞采用了双唇密封圈结构，相比普通单唇密封的气缸，它的保压性能更好，在供气出现短暂压降的情况下，依然能保持足够的压紧力，避免工件松脱引发加工报废或者安全问题。设计时还考虑了防误操作的结构冗余，在缸体侧面设置了到位检测传感器的安装槽，可加装磁性开关检测活塞的伸出与缩回位置，将夹紧状态信号反馈给设备PLC，只有检测到夹具处于完全夹紧状态时，设备才会启动加工或者装配动作，从结构层面避免未夹紧就启动工序的风险。整个夹具的外形轮廓紧凑，宽度方向尺寸控制在70mm以内，在多工位密集排布的旋转工装上，相邻两个夹具之间不会出现运动干涉，可满足小间距多工位的布局需求，压臂的长度可根据实际工件的压紧点位置做小幅调整，适配不同尺寸规格的工件装夹需求，不需要重新设计整个夹具本体，具备较好的通用适配性。
