台式金属压花冲压成型手动压力装置

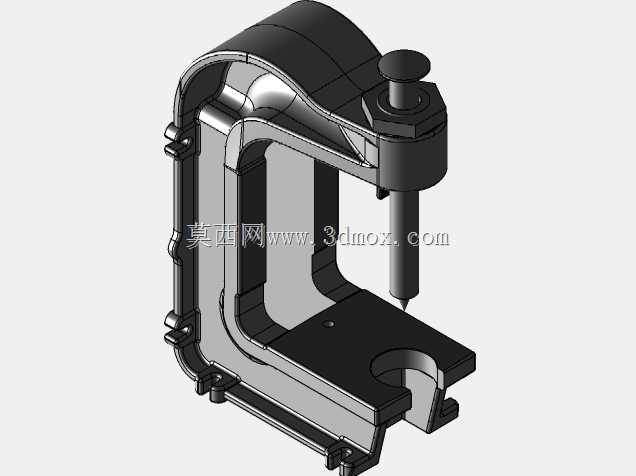

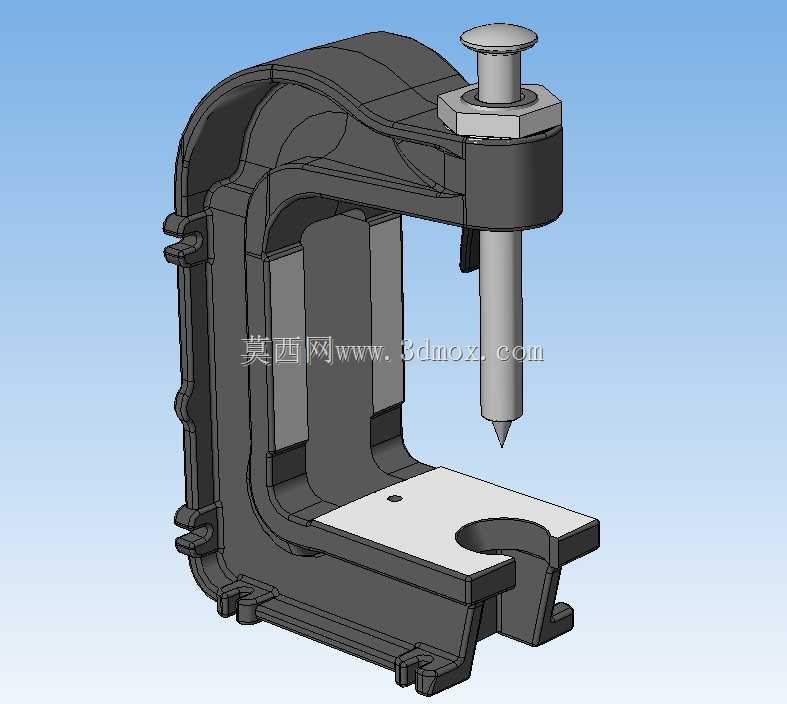

　　这款C型开式结构的手动冲压装置，主要面向小型五金件加工、首饰压花、薄金属片压印、小零件铆接等轻载冲压作业场景，常见于街边五金加工门店、首饰加工作坊、高校金工实训教室、小型五金制品厂的零散工序工位，适合小批量、多品种的轻负荷冲压作业，无需外接动力源，手动操作即可完成压合作业。从结构设计来看，整体采用开式C型机架，这种结构的核心优势是操作空间开阔，工件装卸不受机架两侧遮挡，可适配尺寸略大于喉深的长条类工件侧向送料，机架采用一体铸造成型的结构思路，壁厚沿受力路径做渐变加厚处理，在冲压受力最大的喉口圆角位置做了大圆弧过渡，避免应力集中导致机架长期使用出现开裂变形。冲压执行端采用梯形螺纹传动副，配合顶部的手拧施力结构，

　　可通过较小的手部输入力获得较大的冲压输出力，冲头端部做了可替换式设计，可根据不同的压花、冲压、铆接需求更换对应形状的工作头，底部工作台面开设了避让缺口与定位孔，既可以避让冲头下行的行程终点，也可通过定位孔安装简易工装夹具，固定待加工工件的位置，保证压印位置的一致性。安装边界方面，机架底部预留了四个安装固定位，可通过螺栓将整机固定在木质或金属工作台面上，避免冲压作业时机架出现滑移、倾翻，整机的喉口深度、闭合高度参数适配厚度3mm以内的铝片、铜片、0.8mm以内的冷轧钢板的压花、冲裁、铆接作业，工作台面的平面度控制在0.1mm以内，保证压印时工件受力均匀，压痕深浅一致。设计过程中重点考虑了手动操作的力臂匹配，施力手轮的直径经过优化，

　　普通人单手施加15kg左右的握力即可在冲头端获得近1吨的冲压压力，满足常规小型压花、铆接工序的压力需求，同时在螺杆与机架的配合位置加装了耐磨衬套，降低长期使用的磨损量，延长整机的使用寿命，冲头的下行行程做了限位设计，避免操作不当导致冲头过冲损坏工作台面。
