工业设备脚踏式微型升降支撑结构

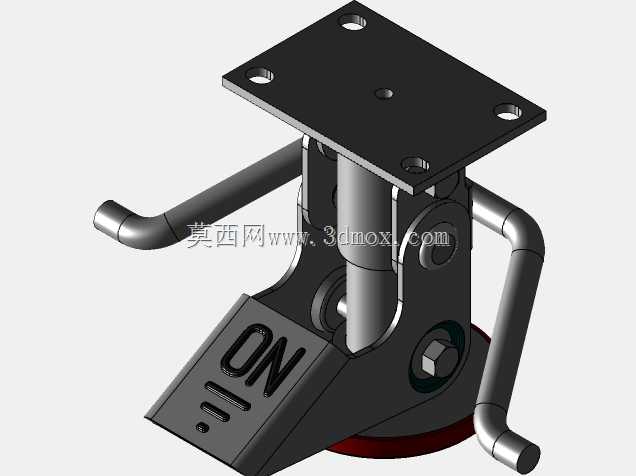

　　这类微型升降支撑结构常被布置在轻型工业设备的底部支撑点位，替代传统固定垫铁实现小行程范围内的高度微调与载荷支撑，在电子组装流水线旁的小型工装台、实验室轻型检测设备底座、物流线旁的小型分拣工位架上都能见到同类结构的应用，单点位额定支撑载荷多在数百公斤级别，适配多数不需要大吨位顶升的轻型设备调平场景。从结构设计逻辑来看，该支撑采用脚踏式触发的操作逻辑，无需额外配置气源或电源动力，纯机械结构的传动链路完全依靠内部铰接的连杆与锁止结构实现高度保持，操作人员脚踩踏板即可解锁升降状态，调整到目标高度后松开踏板，内部的楔形锁止块会自动卡紧传动杆，完成位置锁定，相比螺纹旋拧式的调节脚杯，这种脚踏操作的方式不需要操作人员蹲身反复拧动调节螺母，

　　在设备需要频繁移位、反复调整水平度的场景下能大幅降低操作耗时。结构顶部的方形安装法兰预留了四个螺栓安装孔，孔位按照通用轻型设备的底部安装间距设计，可直接通过螺栓与设备底部的安装梁固定，不需要额外加工过渡连接座；底部的圆形支撑底盘采用大直径设计，接触地面的面积远大于普通调节脚，能有效降低单位面积的对地压力，在环氧地坪、水磨石地面等工业常见地面上使用时不会压出凹痕，同时底盘边缘做了圆角过渡，避免移位时刮擦地面涂层。整体结构的铰接点位全部采用销轴加衬套的连接方式，衬套选用自润滑材质，长期使用不需要定期加注润滑脂，减少了日常维护的工作量；侧面伸出的操作手柄可作为辅助微调的操作部件，在脚踏调整到接近目标高度后，

　　可扳动手柄进行毫米级的精确高度修正，满足精密检测设备对水平度的严苛要求。设计过程中特意将所有传动结构都包裹在主体壳体内，避免车间内的粉尘、切削液溅入传动缝隙造成卡滞，踏板表面做了防滑纹路设计，操作人员穿戴劳保鞋踩踏时不会出现打滑问题，壳体外部的紧固件全部采用内六角圆柱头螺钉，外观整洁无突出的尖锐棱角，不会勾挂操作人员的工作服衣角。安装边界方面，该支撑结构的整体占用空间远小于同载荷等级的螺旋千斤顶，顶部法兰到底盘的最小闭合高度适配多数轻型设备的底部安装间隙，最大顶升行程覆盖日常设备调平所需的高度范围，不需要额外垫高基础就能完成安装，多台设备统一配置该类支撑时，还能通过调整各点位的高度差，抵消地面的不平整误差，保证设备工作台面的水平度符合工艺要求。
