铝型材配套卡扣式塑料电缆固定支架

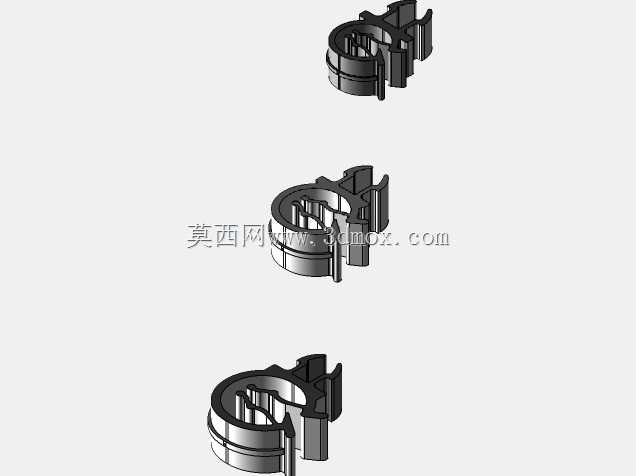

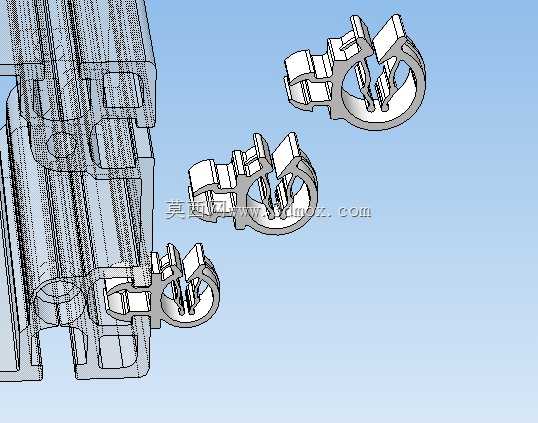

　　在工业铝型材搭建的自动化设备、生产线机架、设备防护围挡场景中，线缆的规整排布一直是现场布线的核心细节，这类卡扣式塑料电缆支架就是针对铝型材安装场景开发的走线固定元件，无需额外打孔、攻丝或者加装转接件，直接依托铝型材的槽道结构就能完成快速卡装，大幅降低现场布线的装配工时。从结构设计来看，这款支架采用分体式卡扣逻辑，一侧是适配标准工业铝型材槽宽的卡接结构，卡入型材槽后能依靠塑料自身的弹性形变实现自锁，不会沿型材长度方向随意滑移，同时预留了微小的调整余量，布线时可以顺着槽道微调固定位置，适配不同长度的走线需求；另一侧是带弹性开口的电缆抱箍结构，开口处做了圆弧导向倒角，布线时直接将线缆压入即可完成卡装，不需要额外拆卸零件，

　　抱箍的内径做了多档适配的弧度设计，能兼容一定线径范围内的控制电缆、信号线缆、低压动力线缆，避免单一线径匹配的局限性。设计过程中充分考虑了塑料件的成型工艺，整体壁厚保持均匀，没有出现壁厚突变导致的注塑缩痕问题，卡扣的受力位置做了局部加厚处理，反复拆装时不会出现断裂失效，边缘位置全部做了圆角过渡，既避免安装时划伤操作人员手部，也不会对线缆外绝缘层造成磨损。安装边界上，这款支架完全贴合铝型材的外表面安装，突出型材表面的高度控制在合理范围，不会和铝型材上安装的钣金护板、设备门板产生干涉，相邻支架的排布间距可以根据线缆的自重、弯曲半径灵活调整，针对大线径线缆可以适当缩小排布间距，避免线缆下垂影响整体布线美观度，

　　信号线缆布线时可以通过调整支架位置实现强弱电分离走线，减少信号干扰问题。实际应用中，这类支架除了常规的设备机架布线，也能用于铝型材搭建的物料架、工作台的线缆固定，比如工作台面上的电动工具供电线、工位照明线缆、传感器信号线缆，都可以通过这类支架实现规整固定，避免线缆散落在工作台面或者地面造成的安全隐患，相比传统的扎带固定方式，这类支架可以重复拆装，后期设备维护、线缆调整时不需要剪断扎带重新绑扎，能有效降低后期运维的耗材成本，同时整体布线外观更加规整，符合工业设备的布线工艺要求。
