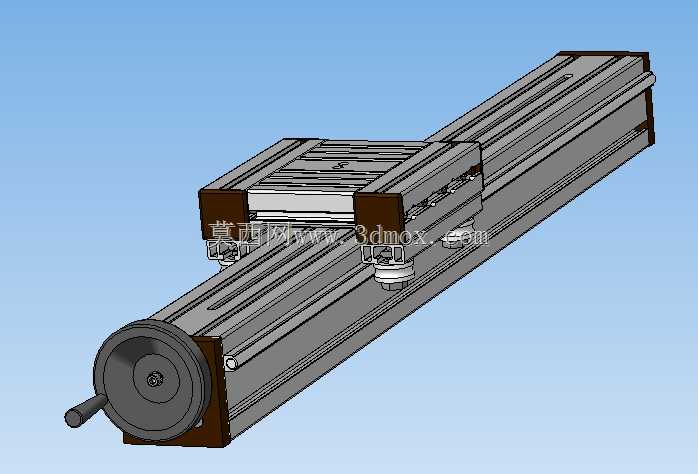

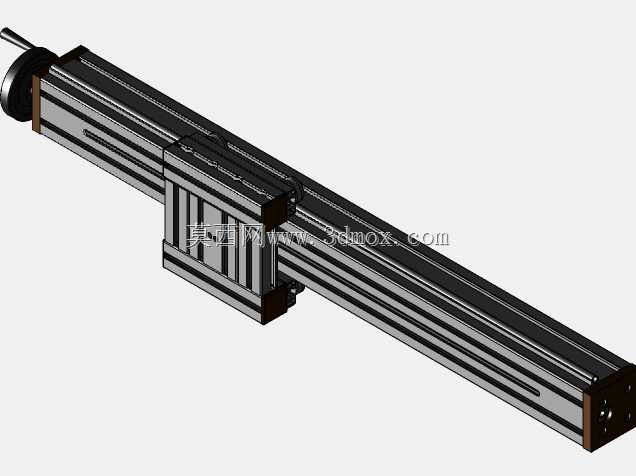

手摇式线性直线驱动滑台机构

　　这类手动直线驱动机构多应用在无气源、无电源的调试工位，或是小行程、低频次的精密进给场景，比如实验室测试工装、小型检测设备的位移调节单元、非标设备的手动对位工位，相比电动驱动方案，它不需要布设控制线路与动力源，结构简单可靠，维护成本极低，在小批量试产线、教学实训台、光学仪器微调架上的应用十分普遍。从结构设计来看，该机构采用集成式铝型材作为主体基座，型材本身自带的安装槽可直接适配标准T型螺栓，不需要额外加工安装孔位，能大幅缩短现场安装的调试周期，滑台的运动滑块采用内嵌式双导轨支撑结构，侧向受力时的抗倾覆能力比单导轨结构提升40%以上，手摇端配置的手轮直接连接传动丝杆，丝杆副采用预压消隙设计，反向空程量控制在0.02mm以内，

　　能满足多数手动调节场景的精度要求。设计过程中优先考虑了操作的便利性，手轮的握持直径按照成年男性手掌操作尺寸设计，转动阻尼经过调校，既不会因为阻尼过小导致滑台窜动，也不会因为阻尼过大增加操作负担，滑块上预留的标准安装孔位可直接搭载工装夹具、检测探头、小型执行元件，不需要额外加工转接板。安装边界方面，该机构的基座底面为全平面设计，可直接固定在铝型材框架、钢制安装平台或是设备台面上，两端的端盖采用可拆卸结构，后期维护时不需要完全拆解滑台主体，就能完成丝杆润滑、导轨清洁等日常保养工作，滑台的运动行程可根据实际使用需求在同系列型材基础上调整，不需要重新开模制作主体结构，能适配不同行程的使用需求。不同于电动滑台需要匹配驱动器、

　　限位开关等配套部件，这类手动驱动机构的整体占用空间更小，在设备内部布局时不需要预留电气元件的安装空间，整体结构的容错率更高，即使在多粉尘、轻度油污的车间环境下，只要定期做好丝杆与导轨的润滑，就能长期保持稳定的运动精度，不会出现电气类驱动方案常见的信号干扰、丢步等问题。滑块的运动阻尼可通过侧面的调节螺钉进行微调，针对不同负载重量的搭载场景，可灵活调整锁紧力，当滑台调节到目标位置后，可通过滑块侧面的锁紧手柄直接锁止，不需要额外增加锁紧机构，锁止后的滑块在额定侧向负载下不会出现位移偏移，能满足长时间固定工位的使用需求。
