拖车牵引连接耦合装置结构设计

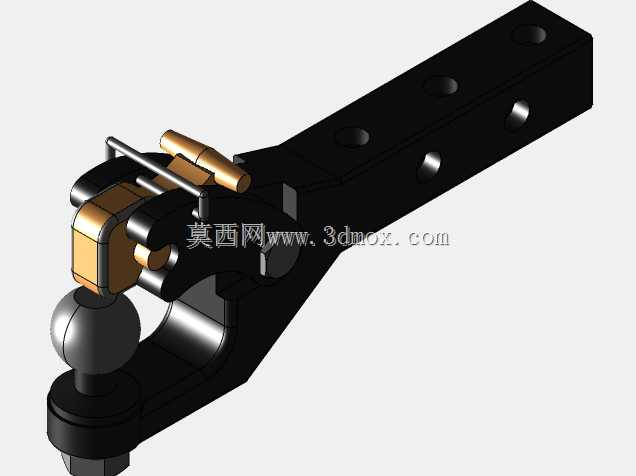

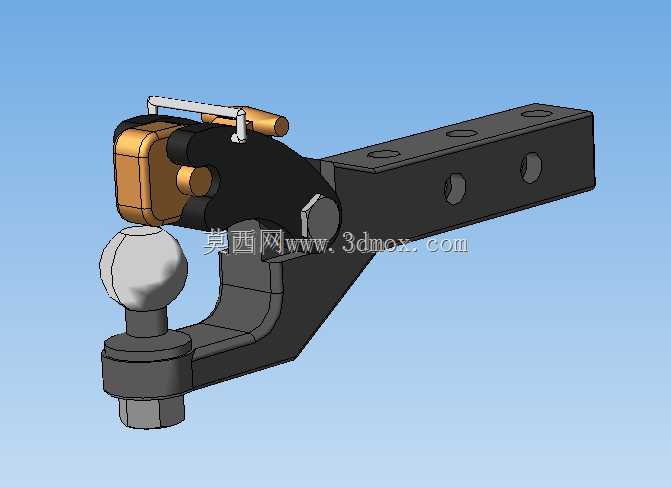

　　这类牵引耦合装置主要应用在乘用车辆后挂装拖斗、旅居挂车、小型设备转运拖板的连接场景，是拖挂行驶过程中传递牵引力、保证挂接可靠性的核心受力部件，日常作业中需要兼顾挂接操作的便捷性与行驶过程的防脱安全性，避免拖挂环节出现脱钩引发安全事故。从结构设计逻辑来看，装置采用长条形安装基座作为承载主体，基座上预留多组等距排布的安装通孔，可适配不同车型后保险杠下方的拖车方口或改装安装位的孔距要求，安装时通过螺栓贯穿基座孔位与车辆端的安装座锁紧固定，安装边界可覆盖多数民用轻型拖挂的安装尺寸范围，不需要对车辆端结构做额外的打孔改装即可完成装配。装置的核心耦合锁紧机构集成在基座前端，采用快锁式扳把结构，扳把配套设置弹簧压合的锁止销，

　　挂接操作时向上扳动扳把即可张开锁紧卡口，对准挂车端的标准牵引球头压入后，松开扳把即可在弹簧力作用下自动复位锁止，锁止销会自动卡入扳把的定位槽内，避免车辆行驶过程中因颠簸振动导致扳把意外松脱。下方的球头连接端采用标准球形配合面，与挂车端的牵引座碗型结构完全贴合，可在车辆转向、上下坡行驶时自适应调整角度，补偿挂车与主车之间的相对转动位移，不会因为角度偏差产生卡滞或附加应力。整个机构的受力路径经过优化，牵引力从球头部位传递到锁紧机构后，直接通过一体化的弯臂结构传导到后方的长安装基座上，避免应力集中在铰接销轴部位，弯臂的过渡位置均采用大圆角设计，减少交变载荷下的应力集中风险，提升长期反复使用的结构疲劳强度。锁紧机构的操作端设置了防滑的按压结构，冬季戴厚手套作业时也能顺利完成扳动操作，不需要额外借助工具即可快速完成挂接与脱卸操作，适配户外作业、短途转运等需要频繁摘挂拖挂设备的使用场景。
