50mm带棘轮管道悬挂夹持吊卡结构

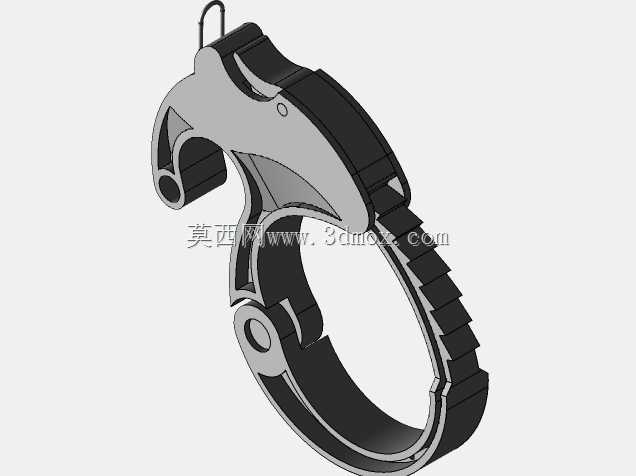

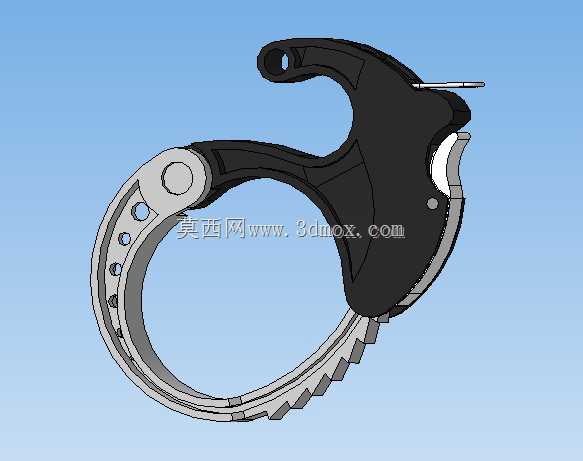

　　这款棘轮式管道悬挂夹持件，主要适配公称直径45mm的圆形管路安装场景，在厂房工艺管线排布、设备外接气液管路架设、轻型物料输送管道吊挂等作业场景中应用广泛，相比传统螺栓锁紧的管卡结构，它的棘轮锁止设计能大幅缩减现场安装的操作时长，作业人员无需额外携带扳手类工具，单手即可完成卡合锁紧动作，在高空管线排布作业中能有效降低操作难度，减少高空作业的安全隐患。从结构设计逻辑来看，整个夹持件分为铰接的半环抱合段、操作手柄段以及内置的棘轮止退结构三个核心部分，抱合半环的内侧做了阶梯齿形防滑结构，当卡入管道外壁后，捏合操作手柄时，棘轮棘爪结构会单向锁止抱合环的收拢行程，持续施加抱紧力，不会因为管路运行中的微振动、温度形变出现松脱滑落的问题；

　　手柄末端预留的挂装孔可以直接穿装吊杆、吊链或者挂接在预设的型材挂点上，不需要额外配置转接连接件。设计过程中对安装边界做了充分考量，抱合环完全收拢后的最小内径适配45mm管径，最大张开角度可以满足管道从侧方直接卡入的操作需求，不需要从管道端部穿套装卡，对于已铺设完成的管线加装固定点的场景适配性极强；整个结构的铰接转轴采用铆接式设计，没有分散的小零件，避免现场安装过程中零件掉落遗失的问题，操作手柄的曲面造型贴合手部施力角度，捏合时的力臂经过优化，不需要施加过大的握力就能达到足够的抱紧力矩。棘轮止退结构的解锁拨片设置在手柄侧方，需要调整管路位置或者拆卸维护时，只需要拨动拨片解除棘爪的锁止状态，就能快速张开抱合环，

　　相比传统螺栓管卡拆卸需要完全拧下螺母的操作，后期管线维护调整的效率提升十分明显。抱合环的齿形结构做了圆角过渡处理，锁紧时不会划伤管道外壁的防腐层或者塑料管路的表面，对于PPR、PVC类轻型塑料管路、薄壁金属管路都能适配，不会出现应力集中压损管壁的问题。整个夹持件的受力路径经过优化，吊挂时的载荷直接通过铰接转轴传递到挂装孔位置，棘轮结构只承担锁止抱紧的作用力，不承受主要的吊挂载荷，长期承重使用也不会出现棘轮齿形变失效的问题，结构可靠性完全能满足常规轻型管线的长期吊挂使用需求。
