杠杆操作式三菱双极侧接电气接触部件

　　在低压配电回路、工业控制柜的二次线路排布场景里，这类侧接式双极接触部件常被用于小功率负载的通断控制，尤其适配三菱系列电气柜的紧凑安装空间，解决传统正面接线接触器占用柜内纵深空间的痛点。从实际使用场景来看，这类部件多安装在DIN导轨上，相邻排布时侧部接线的结构能让走线完全从元件侧部的线槽引出，不会在元件正面形成线束堆叠，既方便后期运维时的接线排查，也能压缩柜内整体的布线空间，提升柜体内部的空间利用率。

　　从功能特性上看，杠杆式操作结构相比传统按钮式接触器，操作行程更长，触点闭合时的压力更稳定，能有效降低触点接触不良带来的拉弧风险，双极结构可同时切断火线与零线回路，在检修或者负载断开时能形成明显的电气断开点，满足低压配电的安全规范要求。内部的触点组件采用带弹性补偿的铜质接触片，搭配橙色的绝缘隔弧结构，能在分断瞬间将电弧限制在隔弧腔内部，避免电弧飞溅引发相邻元件的短路故障。

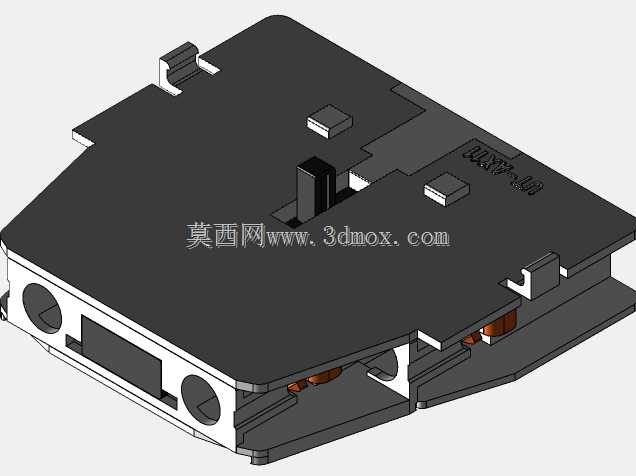

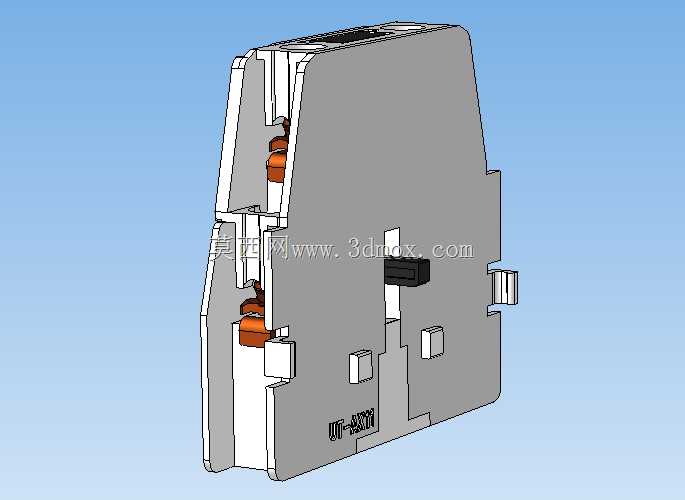

　　设计思路上，整个壳体采用阻燃PA66材质一体注塑成型，外壳的卡扣结构直接适配标准35mmDIN导轨，不需要额外的安装固定件，拆装时只需要拨动底部的解锁卡扣就能完成元件的更换，大幅提升现场装配的效率。壳体侧面预留的多个方形定位凸台，是为了和相邻安装的同系列元件形成互锁定位，避免多台元件并排安装时出现移位，同时侧部的接线端子采用压线框结构，能适配0.75-2.5平方毫米的多股铜芯线，拧紧力矩控制在0.8N·m时就能达到可靠的接线强度，不会出现导线松脱的问题。

　　从安装边界尺寸来看，元件整体宽度控制在18mm左右，和标准微型断路器的模数保持一致，高度方向从导轨安装面到顶部的尺寸为90mm，纵深方向从导轨背面到元件最前端的尺寸为60mm，完全适配常规深度的低压控制柜安装要求，操作杠杆的突出高度为12mm，操作时的扳动角度为45度，相邻元件之间不需要预留额外的操作空间，能最大化利用柜内的导轨安装位。壳体表面的标识区域采用激光蚀刻工艺，长期使用不会出现标识磨损脱落的问题，侧部的接线端子旁预留了标识位，可粘贴回路编号标签，方便后期运维时的回路识别。
