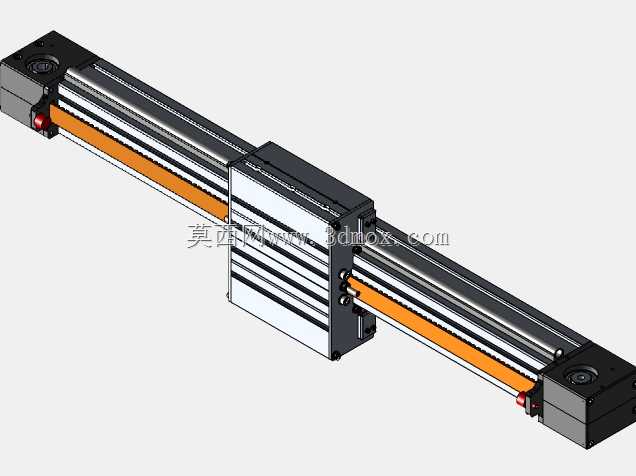

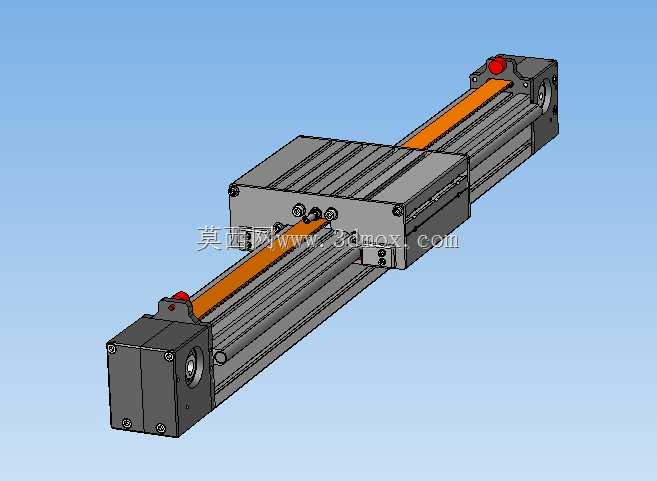

铝型材同步带线性传动执行模组

　　这款线性传动执行结构以工业铝型材作为主体承载基座，型材本身的槽道结构直接兼容标准T型螺母安装，无需额外加工安装基面，在3C电子装配工位、光伏组件输送线、小型包装设备的往复送进场景中，能直接搭配设备机架完成固定，大幅缩短现场装配的配做周期。两端的同步带轮座采用分体式锁紧结构，张紧调节时无需拆解整体模组，仅通过端部的锁紧螺钉即可调整同步带预紧力，避免长期运行后带体松弛导致的传动丢步问题，滑台部分通过内嵌的导向滑块与铝型材内置的直线导轨配合，承载侧向载荷时能保持稳定的滑动精度，不会出现偏载卡滞的情况。设计阶段优先考虑了安装边界的兼容性，模组整体截面尺寸适配常规工业设备的安装空间，端部的带轮座预留了电机安装法兰位，可直接匹配42、

　　57系列步进电机或同规格伺服电机，无需额外定制转接法兰，滑台表面预留的多组螺纹安装孔，可直接搭载气动夹爪、视觉检测支架、吸盘组件等执行末端，覆盖不同工序的动作需求。同步带采用内嵌钢丝芯的聚氨酯材质，兼顾传动韧性与抗拉强度，长行程运行时的延伸率控制在极低范围，能满足0.1mm级别的重复定位精度需求，两端的端部座集成了机械限位缓冲结构，滑台运行到行程端点时会先接触缓冲胶垫，避免硬碰撞损伤带轮或传动部件。在实际选型应用中，可根据设备的行程需求截取对应长度的铝型材基座，无需重新开模定制主体结构，单根型材最长可适配数米行程的传动需求，滑台的运行速度可通过配套电机的参数调整，最高线速度可满足多数中轻载工况的快速往复动作需求，

　　相比丝杆传动的线性模组，这款同步带结构的运行噪音更低，维护时仅需定期检查同步带张紧度，无需频繁加注润滑脂，适合在无尘车间、洁净装配线等对运维要求较高的场景使用。结构设计上把所有传动部件都内嵌在铝型材的槽腔内部，外侧可配套防尘钢带或防尘罩，避免生产现场的粉尘、碎屑落入传动间隙造成的部件磨损，整体结构没有外露的传动部件，也能降低设备运行时的安全隐患，无需额外加装安全防护挡板即可满足车间的设备安全规范。
