工业设备配套操作手柄组结构设计

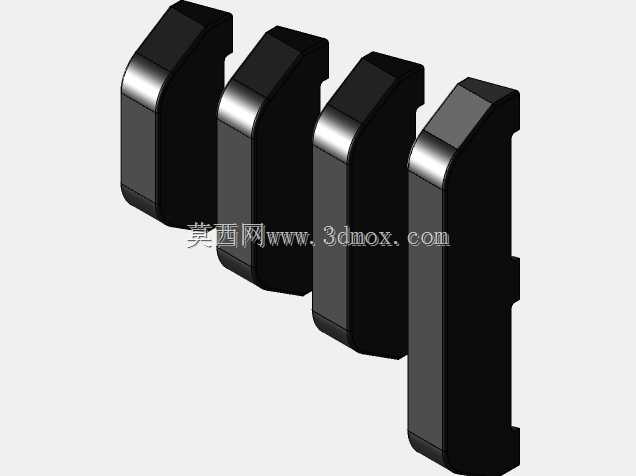

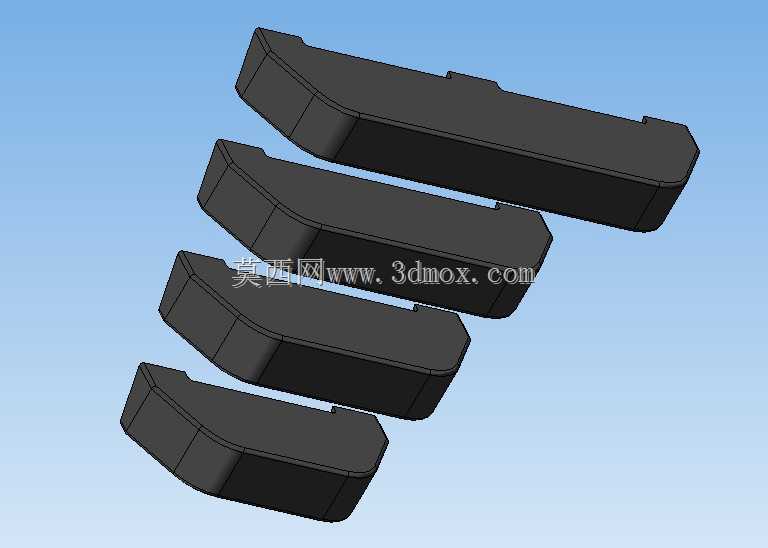

　　这类手柄组主要应用在各类工业生产设备的操作端，常见于生产线旁的手动调节工位、设备检修位的操作机构、工装夹具的锁紧调节部位，操作人员通过握持手柄施加扭矩或推拉力，完成设备档位切换、夹具锁紧、机构位置调整等动作，是设备人机交互环节直接接触的操作部件，设计合理性直接影响操作手感与作业效率。从结构设计来看，该组手柄采用统一的长条形握持轮廓，边缘做了大圆弧过渡处理，避免棱角对操作人员手部造成磕碰划伤，整体截面采用符合人体握持习惯的类矩形收窄设计，握持时手掌与手柄表面接触面积充足，长时间操作不易产生局部压痕，适配戴劳保手套操作的工况，不会出现打滑脱手的问题。设计过程中优先考虑了安装适配性，手柄端部预留了标准化的安装连接位，

　　可直接与设备上的操作杆、转轴、锁紧拨杆等部件配合，不需要额外加工转接结构，安装边界做了统一的尺寸限定，同组手柄的安装孔位、连接尺寸完全一致，可实现同工位不同操作位的零件通用互换，降低设备备件储备的品类压力。外形尺寸上，单支手柄的长度控制在成年人手掌可完全包覆握持的范围，厚度适配手指自然弯曲的握持弧度，不会因为过薄导致握持时应力集中硌手，也不会因为过粗导致手掌无法完全施力。手柄表面做了哑光防滑的结构处理，没有多余的装饰性凸起或凹槽，避免积尘积油，在车间多油污、多粉尘的环境下也能保持稳定的握持摩擦力，日常清洁维护只需简单擦拭即可。从受力结构设计来看，手柄整体采用等强度的轮廓设计，在与安装位连接的根部做了局部加厚处理，

　　抵消操作人员施加最大操作力时的应力集中，避免长期受力出现根部断裂的问题，手柄主体的壁厚均匀，适配常规的成型加工工艺，生产过程中不易出现缩孔、变形等缺陷，成品尺寸一致性好。同组配置的多支手柄可分别对应设备上不同的操作点位，比如调节工位的升降、锁紧、移位等不同操作功能，统一的外形风格能让操作人员快速识别操作件，减少误操作的概率，安装后手柄的突出长度控制在安全范围内，不会在设备运行过程中与周边移动部件产生干涉，也不会因为突出过长导致人员过往时发生勾挂碰撞。
