立式转角下压气动夹紧工装结构

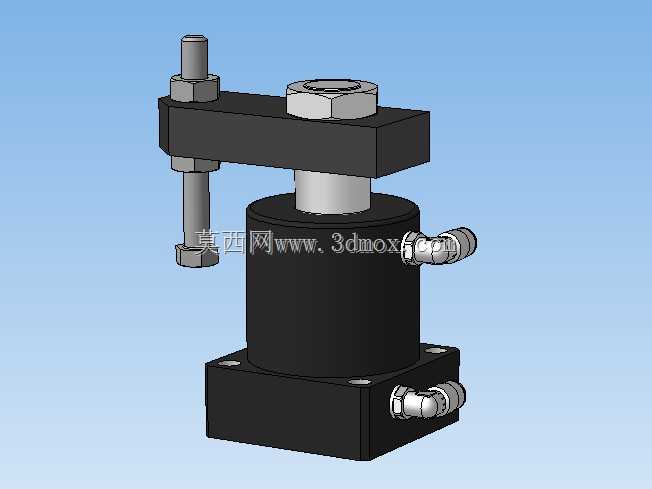

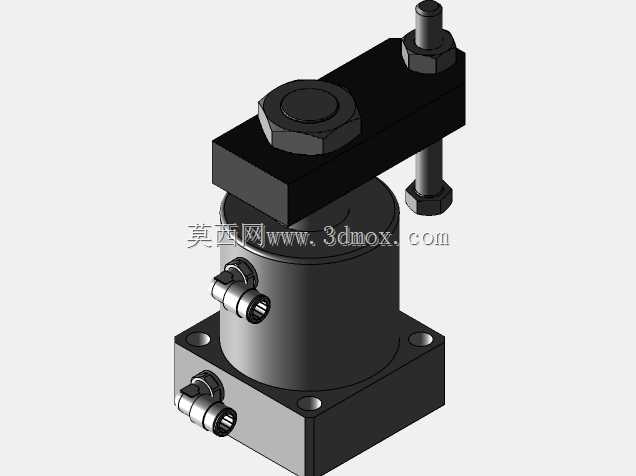

　　这款立式气动夹紧元件，常被应用在自动化装配线、焊接工装台、机加工夹具组、检测治具等需要快速压紧工件的工位上，替代传统手动螺栓压板、快速夹钳，能大幅缩减工件装夹的辅助工时，适配多品种小批量的柔性生产需求，在汽车零部件加工、3C产品组装、五金件冲压后序定位等场景中使用率极高。从结构设计逻辑来看，该元件采用底部法兰安装形式，底座开设四个沉头安装孔，可直接固定在工装基板、T型槽工作台或者专用治具板上，安装时需保证缸体轴线与工件压紧面垂直，避免压臂下压时出现偏载导致工件移位或者密封件偏磨。气路接口分布在缸体下部侧方，采用标准快插接头适配常规气动软管，两路气路分别驱动压臂的转角升降与下压动作，通气后压臂先完成90度回转至工件上方，

　　再垂直下行完成压紧，断气或者反向通气时，压臂先抬升再回转复位，避让开工件上下料的操作空间，不会干涉工件吊装或者机械手取放路径。压臂采用悬臂式结构，端部设置可调高度的压紧螺栓，可根据不同厚度的工件调整压紧行程余量，螺栓端部带防滑压头，接触工件时不会刮伤加工面，同时能保证足够的静摩擦力避免工件在切削力、焊接应力作用下出现窜动。缸体部分采用方形截面设计，相比圆形缸体更方便在密集排布的工装组中贴近安装，减少相邻夹具之间的预留间隙，提升工装板的空间利用率，内部活塞与缸筒之间采用耐磨密封件，可承受高频次的往复动作，长期运行下的压紧力稳定性较好，不会出现明显的压力衰减。设计选型时需要注意，该类夹紧元件的压紧力与输入气压直接相关，常规0.

　　5MPa工作气压下可提供数百公斤的压紧力，需根据工件的实际切削力、装夹刚性匹配对应缸径的型号，同时要预留足够的安装边界，压臂回转范围内不能布置其他干涉的管路、定位销或者检测元件，避免动作过程中出现碰撞损坏。建模过程中对内部密封槽、活塞导向段、压臂回转配合间隙都做了符合实际加工公差的还原，可直接用于工装方案的干涉检查、气路布局模拟，也能作为标准件直接导入装配体完成整套夹具的设计，减少重复建模的工作量。
