同步齿带驱动线性滑台传动模组结构

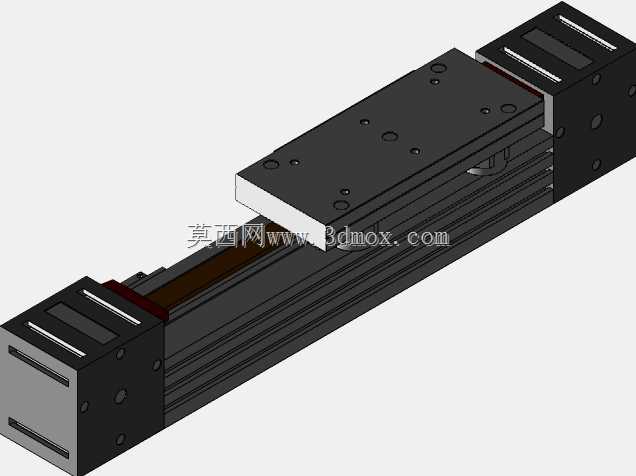

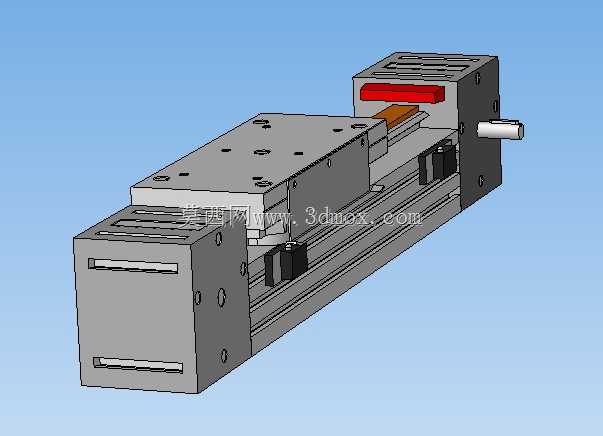

　　这款齿带直线传动模组是轻载自动化工位中应用极广的线性执行部件，常见于3C电子装配流水线的点胶、锁螺丝工位，小型包装设备的物料推送工位，以及检测设备的探头往复移动场景，相比丝杆传动模组，它的运行速度更快，行程调整灵活，日常维护无需频繁加注润滑脂，适合中低负载、高节拍的连续往复运动工况。从结构设计来看，模组两端采用立式轴承座支撑同步带轮，主动轮端预留了电机安装接口，可直接适配伺服或步进电机的法兰安装，从动轮端设计了张紧调节结构，通过调整端座的固定螺栓位置就能改变同步带的预紧力，避免长期运行后齿带跳齿影响传动精度。滑台部分采用内嵌式双导轨支撑，滑块与滑台台面通过螺栓刚性连接，台面预留了多组标准安装螺纹孔，可直接固定工装夹具、

　　执行末端等外接部件，无需额外加工转接板。设计过程中优先考虑了安装边界的适配性，模组本体采用挤压铝型材作为基座，型材两侧预留了T型槽，既可以从底部通过螺栓固定在设备机架上，也可以通过T型螺母从侧面锁紧，适配不同设备的安装空间要求。两端的端座做了下沉式设计，同步带轮完全容纳在端座内部，避免运行过程中异物卡入带轮与齿带的啮合间隙，同时也能防止操作人员误触运动部件。齿带采用圆弧齿同步带，相比梯形齿的啮合冲击更小，高速运行时的噪音更低，滑台的往复定位精度可以控制在0.1mm以内，满足大部分轻载自动化工位的精度要求。选型时需要注意，该模组的侧向负载能力有限，不适合承受大的偏载力矩，如果工位存在垂直方向的负载，需要额外加装制动装置，

　　避免断电后滑台下坠。在三维建模过程中，所有安装孔位、配合尺寸都按照实际加工公差做了预留，导轨与基座的配合面、带轮与轴的配合面都标注了对应的形位公差要求，可直接导出工程图用于生产加工，也可以直接导入自动化设备的整体装配体中做干涉检查，提前验证工位布局的合理性。
