24-26mm管径棘轮式管道吊挂夹具

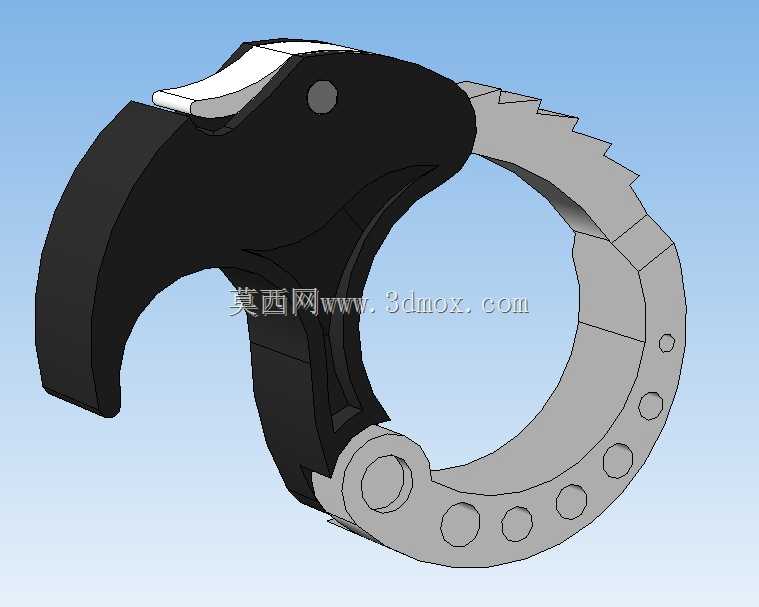

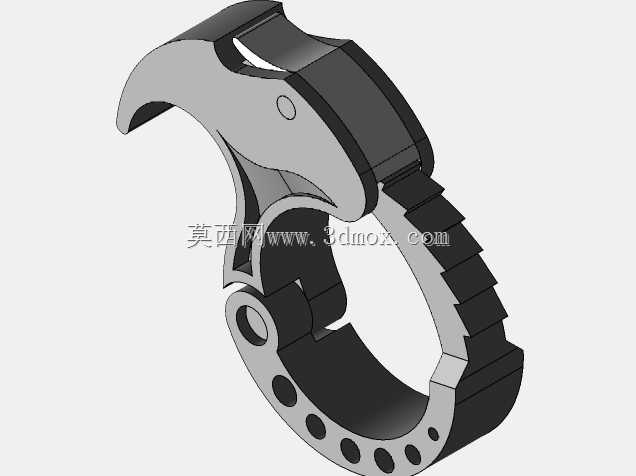

　　在民用给排水、小型工艺管路布设、车间压缩空气支管架设这类现场施工场景里，管道的临时吊挂与永久固定一直是影响施工效率的细节环节，传统的U型吊卡、抱箍需要双侧拧紧紧固件，在高空作业、操作空间狭窄的管廊区域施工时，往往需要操作人员双手配合拧动螺母，不仅耗时久，在狭小空间里还容易出现紧固件掉落的问题。这款棘轮式管道吊卡正是针对这类施工痛点设计的快装式夹持吊挂构件，适配24mm到26mm外径的圆形管路，覆盖常规PVC给水管、薄壁不锈钢输水管、小型气动软管的常用管径区间。从结构设计逻辑来看，这款吊卡采用了单侧棘轮锁止的开合式结构，整体为C型环抱构型，一侧为带棘齿的活动半环，另一侧为集成锁止棘爪的固定基座，基座上方延伸出吊挂受力的钩状结构，

　　可直接挂装在预设的角钢支架、吊挂丝杆的挂点上，不需要额外配置连接附件。活动半环的端部通过铰接轴与固定基座连接，开合角度可根据管径微调，环体内侧均匀分布的圆形凹坑一方面是为了减少夹持面与管道外壁的接触面积，避免薄壁管道被夹变形，另一方面也能在夹持表面形成微小的防滑阻尼，当管道存在纵向窜动趋势时，凹坑边缘可以嵌入管道外壁的微小纹理里，防止管道滑脱。锁止棘爪采用一体式弹性压合结构，不需要额外配置弹簧零件，依靠基座自身的材料弹性实现棘爪与齿圈的啮合，压下棘爪尾部的解锁压片即可快速松开吊卡，单手就能完成开合操作，在高空作业时操作人员可以一只手扶稳管道，另一只手完成吊卡的扣合锁止，大幅降低操作难度。设计时特意将棘齿的齿形设置为单向受力齿，

　　锁止方向为环体收紧方向，当管道受重力向下施压时，环体受到向外扩张的力会带动棘齿与棘爪啮合得更紧，不会因为长期受载出现松脱的问题，同时齿距设置为2mm，可根据管道实际外径调整锁止位置，即使管道外壁存在0.5mm以内的尺寸公差，也能找到合适的锁止点位保证夹持力。安装边界上，这款吊卡的铰接轴中心到吊挂钩受力点的垂直距离为32mm，扣合后整体外轮廓最大宽度为78mm，在布设并排管路时，管间距只需要预留10mm的安装间隙就能完成操作，相比传统双侧螺母锁紧的抱箍，能节省至少30%的管廊排布空间。环体上的减重孔在不降低结构强度的前提下，减少了整体自重，每只吊卡的额定吊挂载荷可达15kg，完全满足小型支管的吊挂承重需求，同时铰接位置的间隙控制在0.1mm以内，开合过程没有明显旷量，长期反复使用也不会出现锁止失效的问题。
