横向伺服驱动直线执行模组结构

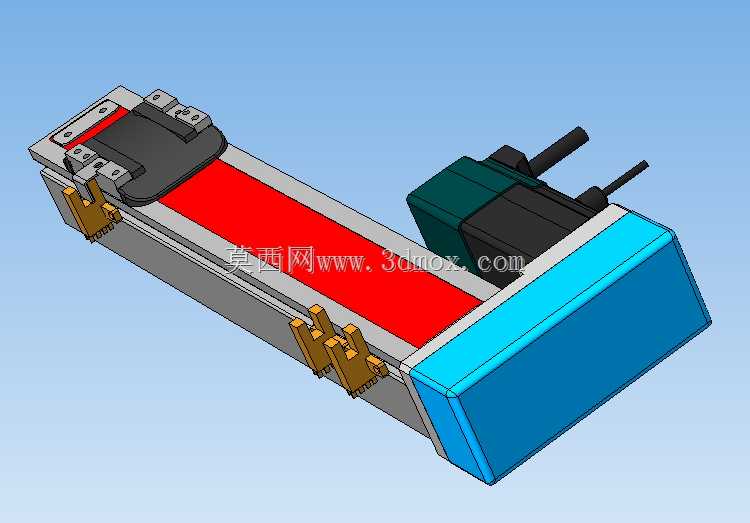

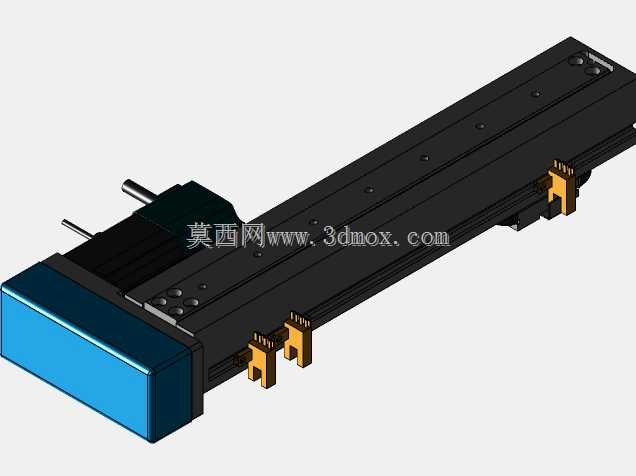

　　这款横向布置伺服电机的直线驱动执行单元，在3C电子装配、光伏组件叠层、小型零件分拣上下料等工位应用十分普遍，区别于传统直连同轴的伺服滑台，横向侧装电机的结构布局能大幅压缩模组轴向安装长度，在设备内部安装空间局促、轴向尺寸受限的场景下，能有效降低整机排布的空间压力。从结构设计逻辑来看，伺服电机通过侧端的同步带传动结构将动力输入至模组内部的滚珠丝杆副，丝杆螺母与上部滑动载台刚性连接，将电机的旋转运动转换为载台的直线往复运动，侧装的传动结构预留了电机尾部编码器、动力线缆的弯折空间，避免了直连结构中电机尾部与设备其他部件产生干涉的问题。模组本体采用挤压铝型材作为基座基体，型材自带的安装槽道可直接适配行业通用的T型螺栓，

　　无需额外加工安装孔位就能完成与设备机架的固定，基座两端设置的端盖结构集成了轴承座与行程限位块的安装位，既可以对内部丝杆两端的支撑轴承做定位约束，也能通过调整限位块位置限制载台的极限行程，防止载台超程脱开。上部滑动载台设置了多组成排的安装螺纹孔，可根据不同负载的安装需求适配不同规格的工装夹具，载台与型材基座之间通过内置的直线导轨副做导向支撑，能承受一定的侧向倾覆力矩，满足常见的小负载抓取、移位、压装等工序的受力要求。从安装边界来看，该模组横向突出的电机部分在安装时需要预留足够的电机散热与线缆走线空间，基座底部的安装平面平面度要求控制在0.1mm以内，避免安装面不平导致内部导轨、丝杆产生憋劲卡顿的问题，

　　载台的负载安装面与运动方向的平行度可通过端部的张紧结构做微调，适配不同精度要求的工位。日常选型使用时，需要根据实际工况的行程需求、负载重量、运行速度匹配对应的丝杆导程与伺服电机功率，侧装的同步带传动结构也需要根据运行频次定期检查张紧度，避免长期运行后出现传动间隙影响定位精度，模组两端预留的光电开关安装位可直接加装原点、正负限位传感器，无需额外设计安装支架，能大幅缩短设备的设计装配周期。
