手动螺旋起重顶升装置结构设计

　　这款手动螺旋顶升装置，是面向小吨位重物顶升、设备安装调平场景开发的纯机械传动起重构件，日常在汽修工位更换轮胎、机加工车间重型工件装夹找正、小型设备安装时的高度微调场景中使用频率极高，完全依靠机械螺旋副实现力的放大与位置锁定，不存在液压类顶升工具的密封泄漏、泄压回落风险，在无电源、野外作业等受限场景下适配性极强。

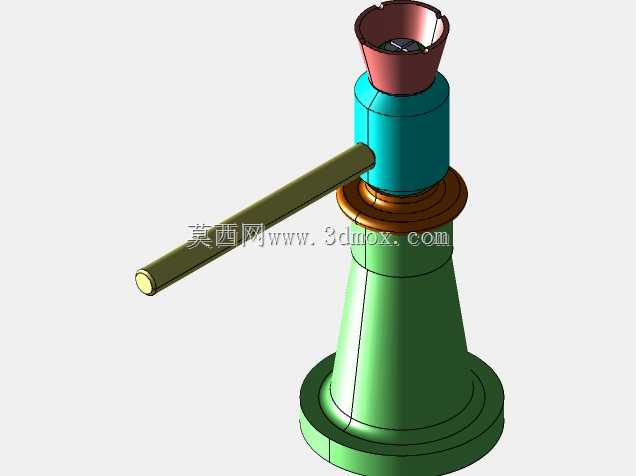

　　从结构设计逻辑来看，装置采用梯形传动螺纹作为核心传动副，这类螺纹的牙型角设计兼顾了传动效率与反向自锁特性，摇臂施加的人力通过螺纹副的力矩放大，可在顶端支撑面输出数吨级的静支撑力，且自锁特性能够保证在撤去摇臂输入力后，支撑高度不会自行回落，无需额外增加锁止机构，大幅简化了整体结构。底座采用大直径锥台过渡结构，底部支撑面做了加宽加厚设计，作业时能够将顶部承载的重物压力均匀分散到接触地面，避免局部压强过大导致地面凹陷或装置侧翻，锥台向上收窄的结构既减少了整体铸件的材料用量，也保证了轴向承载时的结构刚度，不会在额定载荷下出现柱体弯曲变形。

　　中部的铜质转动螺母嵌装在锥台主体的上端定位止口内，螺母与主体之间采用过盈配合加骑缝螺钉固定，避免顶升过程中螺母跟转导致顶升失效，摇臂插孔直接加工在螺母的外圆柱面上，长摇臂采用空心钢管材质，在保证抗扭刚度的前提下尽可能降低自重，操作人员握持端做了圆滑过渡处理，长时间摇转作业不会硌伤手部。顶端的支撑帽采用内凹碗型结构，作业时可以贴合被顶升物体的底部圆弧或平面轮廓，避免接触点打滑偏移，支撑帽与升降螺杆顶端采用球面铰接结构，即使被顶升面存在一定角度倾斜，支撑帽也能自适应贴合接触面，不会出现局部点接触导致的应力集中压损工件表面。

　　从安装与使用边界来看，装置最低收缩高度适配常规汽修、设备安装的底部作业间隙，最大顶升行程覆盖日常小吨位顶升的高度需求，整体外轮廓最大直径位于底座位置，作业时仅需清理出略大于底座直径的平整硬质地面即可放置，无需额外的固定安装工序，整体无易损密封件、电子元件，日常仅需定期在螺纹副表面涂抹润滑脂即可长期使用，维护成本极低。设计过程中对各受力段做了强度校核，螺杆的小径、螺母的螺纹啮合圈数、底座的支撑厚度都按照额定载荷的1.5倍安全系数取值，避免过载使用时出现结构断裂、螺纹滑牙等失效风险。
