带燕尾夹小型零件四轴五轴CNC加工台钳

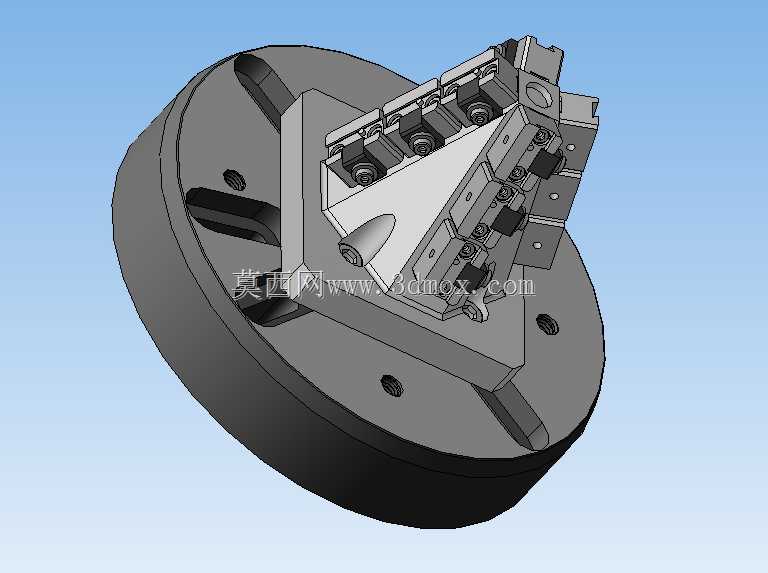

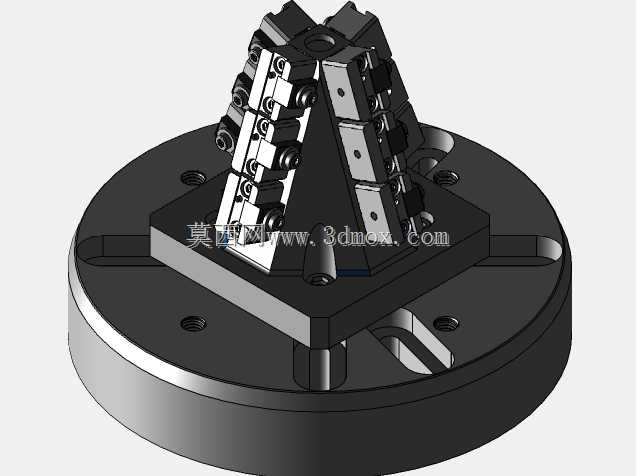

　　这款台钳主要适配四轴、五轴CNC加工场景，针对小型精密零件的多面加工需求设计，在消费电子精密结构件、小型五金传动件、医疗器械微型零件的批量加工工序中应用广泛，能解决传统平口钳在多轴加工时装夹干涉、定位精度不足的痛点。从结构设计来看，底座采用圆形法兰式安装结构，可直接适配四轴转台、五轴摇篮式工作台的标准安装接口，安装时通过底座周向均布的沉头螺栓完成锁紧，安装后整体回转中心与转台回转中心重合度可控制在0.02mm以内，避免多轴联动加工时出现偏心振刀问题。钳体部分采用燕尾榫滑动导向结构，相比普通矩形导轨，燕尾结构的导向精度保持性更好，侧向抗倾覆能力更强，在承受铣削侧向力时不会出现钳口抬升的问题，适配钢、铝合金、

　　铜合金甚至硬质塑料等不同材质小型零件的粗、精加工工序。钳口组件采用模块化快换设计，可根据加工零件的外形更换对应仿形钳口，针对异形小零件可直接在钳口上加工避让槽，避免加工时刀具碰伤钳体，同时多工位并列的钳口布局可一次装夹4-6件小型零件，大幅缩短单件装夹辅助时间，提升多轴设备的加工稼动率。设计时充分考虑了多轴加工的摆角空间，整体钳体高度控制在合理范围内，当主轴摆角至正负120度时，刀柄、夹头不会与钳体、转台发生干涉，无需额外加高垫块就能完成零件五个面的完整加工，减少二次装夹带来的定位误差。钳体的受力部位均做了加强筋处理，在保证整体刚性的前提下尽可能缩减非受力区域的材料厚度，降低整体重量，减轻四轴、五轴转台的负载负担，

　　避免转台长期过载出现精度衰减。滑动副之间预留了合适的间隙调整空间，长期使用出现磨损后可通过斜镶条调整导向间隙，始终保持稳定的装夹精度，锁紧机构采用内六角螺栓顶紧结构，锁紧力均匀分布在燕尾导轨面上，装夹后钳口的平行度可维持在0.01mm以内，满足精密零件的加工公差要求。
