线性手动驱动直线运动执行机构

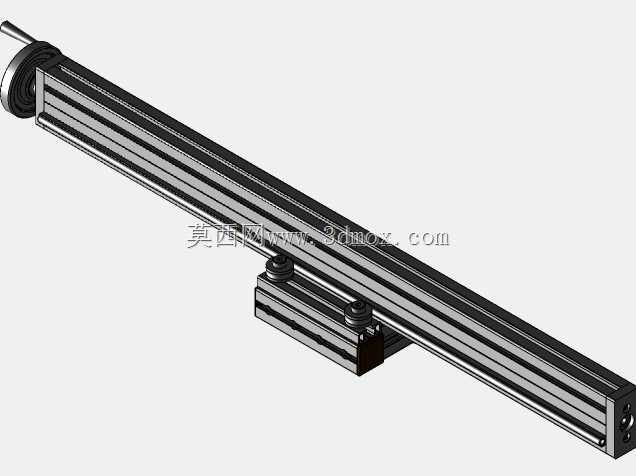

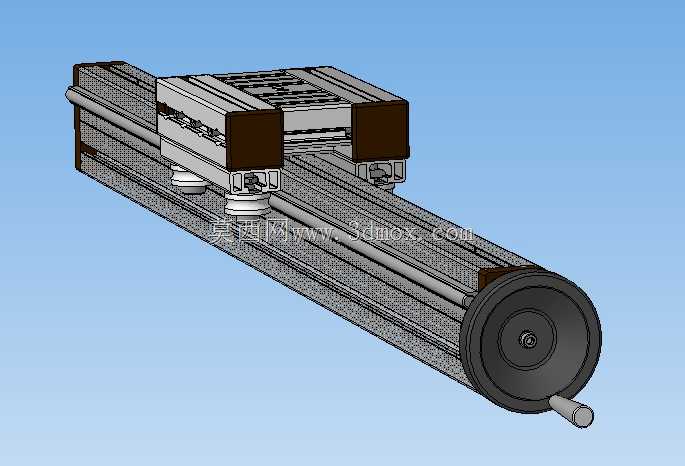

　　这款线性手动驱动的运动机构，核心定位是小行程、无动力源场景下的精准直线位移执行单元，在非标工装调试工位、小型检测设备的进给调节、实验室试验台的位置微调场景中应用十分广泛，尤其适配没有外接气源、电源的户外临时调试作业，或是需要操作人员手动控制进给速率、实时感知负载阻力的装配工序。从结构设计逻辑来看，整体采用双平行光轴作为滑动导向载体，搭配内嵌的直线轴承承载滑动座，能在承受一定径向负载的同时保证滑动顺畅无卡滞，驱动端采用手轮配合丝杠传动的结构，将手轮的旋转运动转化为滑动座的直线往复运动，丝杠副自带的自锁特性可以让滑动座停留在行程内任意位置，不会因为负载反推出现位置偏移，省去了额外的锁紧定位结构。滑动座的安装面预留了标准的螺纹孔阵列，

　　可直接搭载小型夹具、检测探头、点焊头这类轻载执行元件，不需要额外加工转接板就能完成功能拓展。整体外形采用窄长型布局，导向轴两端通过端座固定在基座型材上，安装时只需要在基座底部预留对应孔位的安装平面即可，不需要复杂的同轴度调校，端座上预留的轴孔公差配合经过优化，普通装配人员按照装配流程操作就能保证导向轴的平行度要求，不会出现滑动卡滞的问题。手轮布置在机构的轴向端部，操作时不会和滑动座上搭载的工装产生运动干涉，手轮的握持直径经过人体工程学适配，手动转动时的阻力经过传动比匹配，即使滑动座搭载额定上限的负载，操作人员也能单手完成进给操作。机构的滑动部位预留了润滑脂加注通道，日常维护时不需要拆解整体结构，就能完成传动副和导向副的润滑保养，

　　能有效延长长期使用的磨损寿命。在实际选型适配时，可根据所需的行程长度调整基座和导向轴、丝杠的长度规格，整体结构的模块化程度较高，大部分零件都具备互换性，针对不同的负载需求，也可以更换不同直径的导向轴和对应规格的丝杠副，不需要重新设计整体安装接口，能大幅缩短非标设备的设计迭代周期。
