双轴手动微调精密位移滑台结构

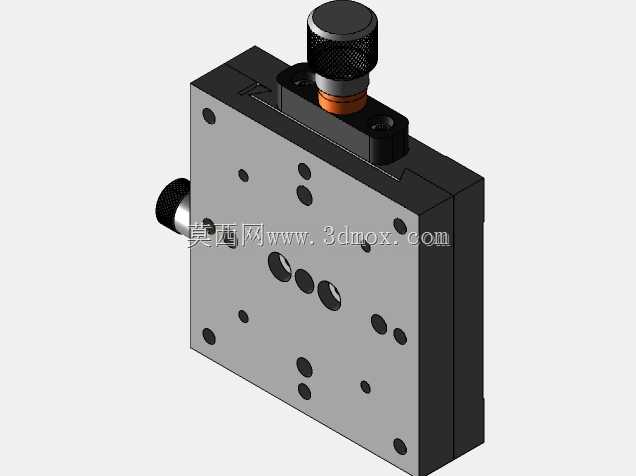

　　这款手动位移调节平台，常被用于光学实验装调、小型工装工位定位、检测工序工件位置微调这类需要小行程高精度手动对位的场景，不少实验室的光路搭建、生产线的小工件打标定位工位、精密装配的对位工序都能见到同结构产品的身影。从结构设计来看，它采用双轴正交布置的手动调节结构，两个调节端都配置了滚花防滑旋钮，旋钮内置细牙螺杆传动副，配合燕尾槽式的滑动导轨结构，能实现平稳的微位移进给，调节时没有明显的空程回差，单圈进给量小，适合微米级的对位调整需求。台面上均匀布置了多组标准内螺纹安装孔，孔位按照通用安装间距排布，用户可以直接通过螺栓将待固定的工件、光学元件、小型工装治具固定在台面上，不需要额外加工转接板，能大幅缩短工位搭建的周期。安装边界方面，

　　这类滑台的底座同样预留了沉头安装孔，可以直接固定在光学平板、设备机架台面或者工装基板上，整体外形方正，没有突出的尖锐结构，安装时不需要预留太大的周边避让空间，两个调节旋钮分别布置在相邻的两个侧面，操作时不会和台面上安装的工件产生干涉，即使台面上装夹的工件尺寸略大于台面，也不会影响手动调节操作。设计时特意将滑动副的配合间隙做了可调设计，侧面的锁紧螺钉可以根据使用场景调整导轨的预紧力，既可以在需要频繁移动时调松间隙保证滑动顺畅，也可以在对位完成后调紧预紧力实现位置锁止，避免受外力触碰产生位置偏移。传动螺杆的端部设置了限位结构，能防止调节超程导致滑台脱出，日常使用时不需要额外加装行程限位块，降低了配套设计的工作量。和电动位移台相比，

　　这种纯手动结构不需要配套电控系统，成本更低，部署更灵活，适合不需要自动进给、只需要手动对位后保持位置的工位，结构上没有复杂的电子元件，在有少量切削液、粉尘的车间环境下也能稳定工作，维护时只需要定期在导轨接触面涂抹少量润滑脂即可，长期使用也不容易出现传动故障。
