气动压力机组装结构与作业演示三维设计

项目分类:压力机 发布时间:2022-01-21 ID:508341
  • 气动压力机组装结构与作业演示三维设计
  • 气动压力机组装结构与作业演示三维设计
  • 气动压力机组装结构与作业演示三维设计
  • 气动压力机组装结构与作业演示三维设计
  • 气动压力机组装结构与作业演示三维设计
  • 气动压力机组装结构与作业演示三维设计
  • 气动压力机组装结构与作业演示三维设计
  • 气动压力机组装结构与作业演示三维设计
  • 气动压力机组装结构与作业演示三维设计
  • 气动压力机组装结构与作业演示三维设计
  • 气动压力机组装结构与作业演示三维设计
  • 气动压力机组装结构与作业演示三维设计
  • 气动压力机组装结构与作业演示三维设计
  • 气动压力机组装结构与作业演示三维设计
  • 气动压力机组装结构与作业演示三维设计
  • 气动压力机组装结构与作业演示三维设计

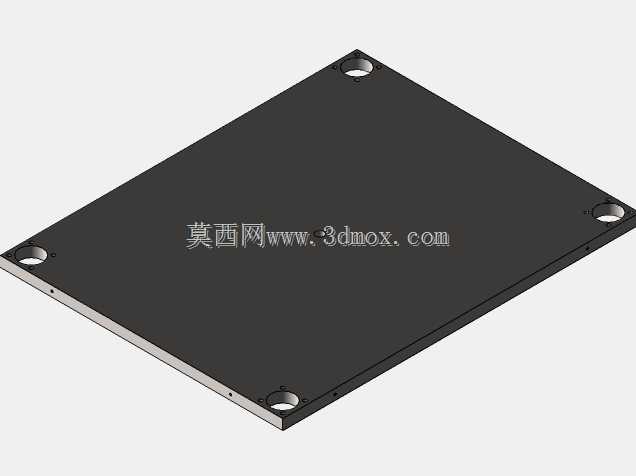

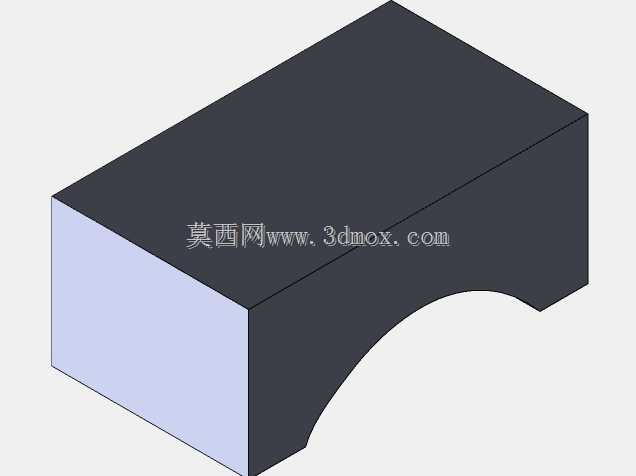

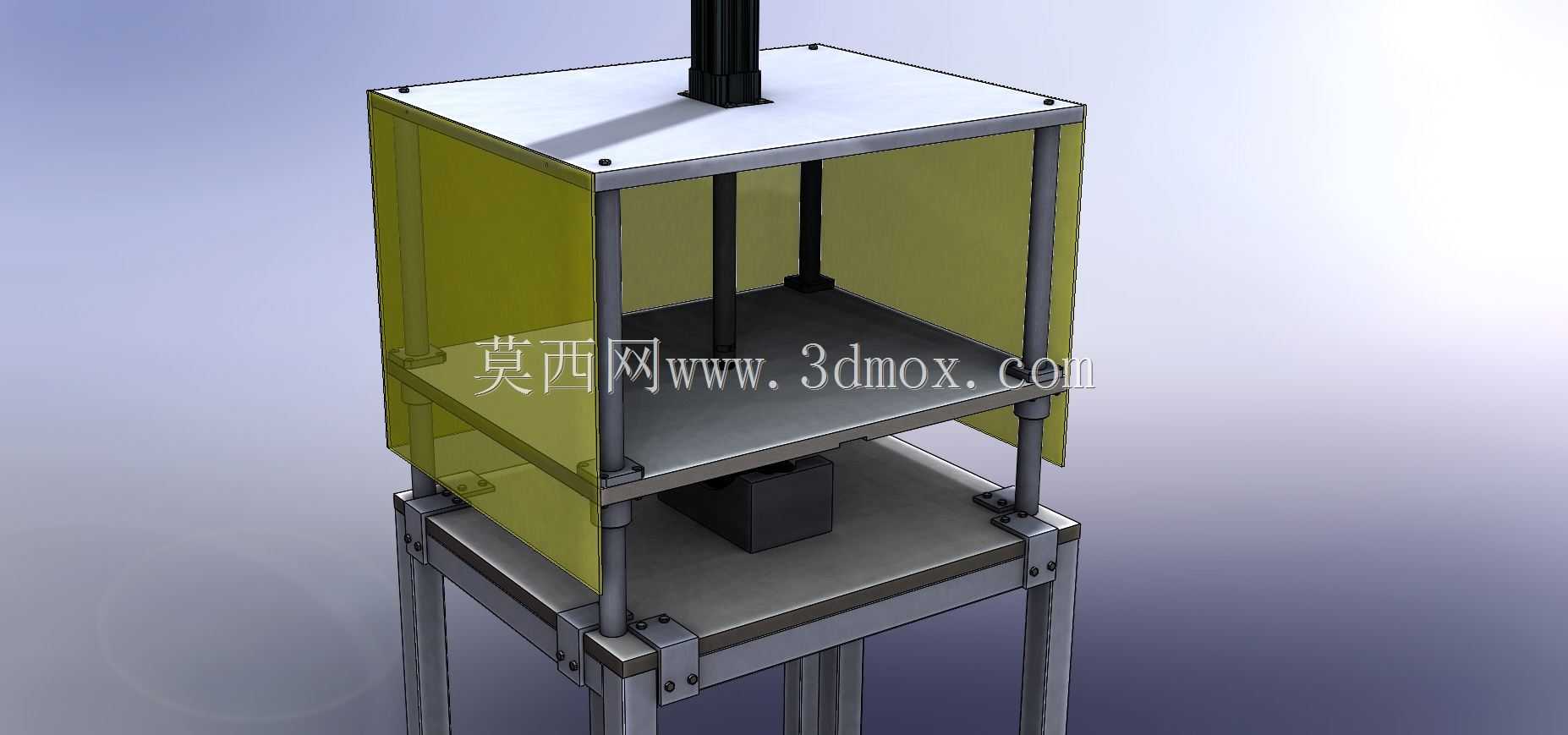

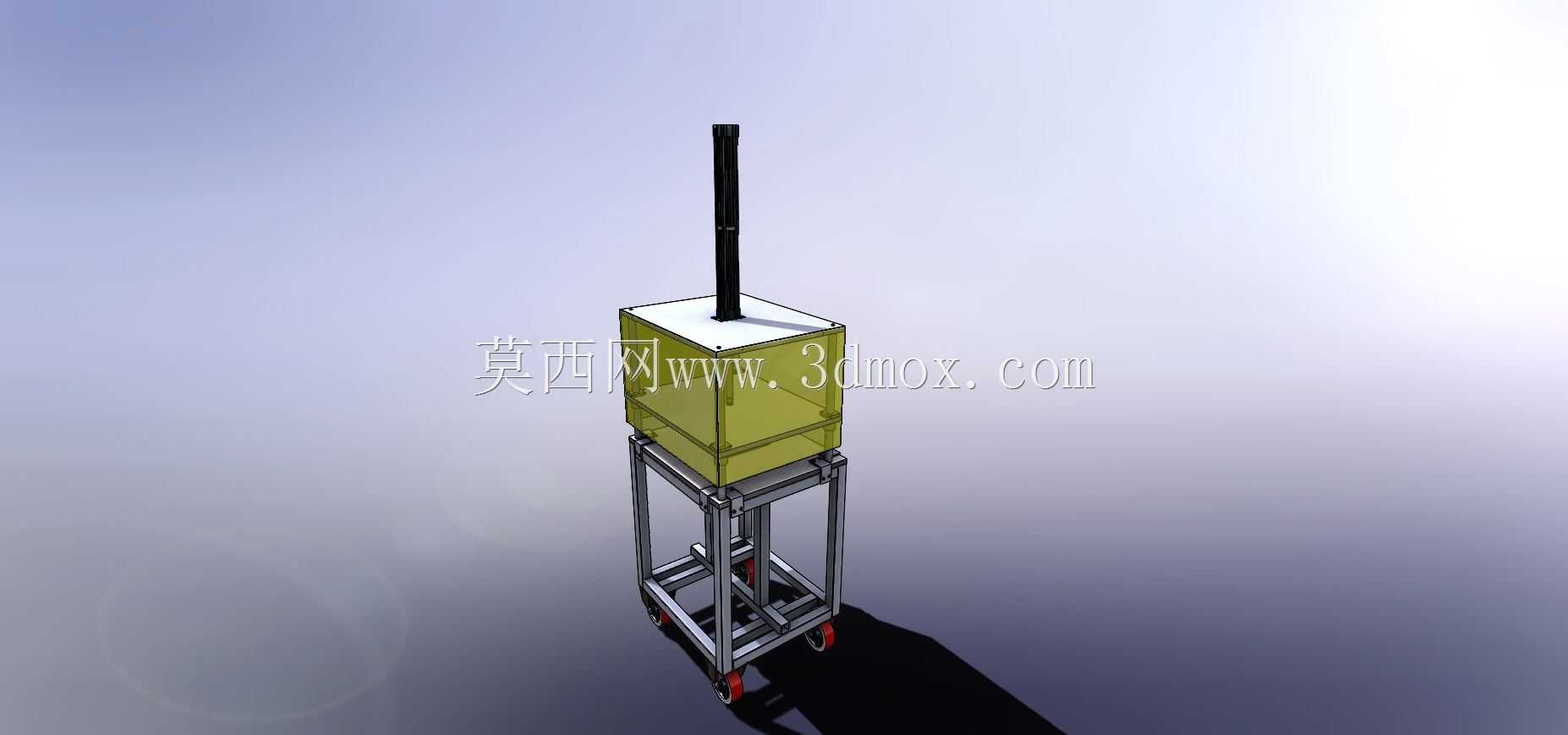

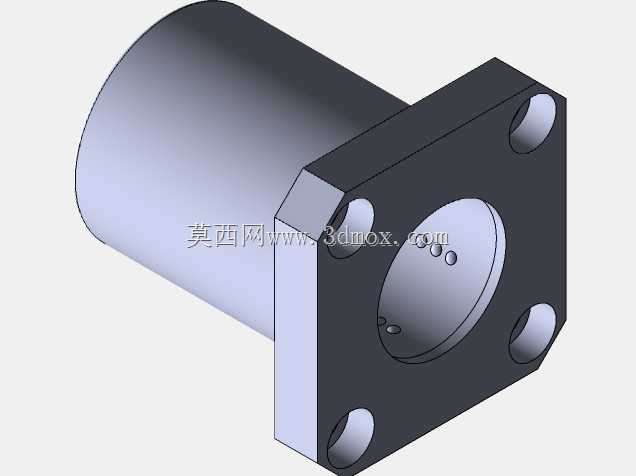

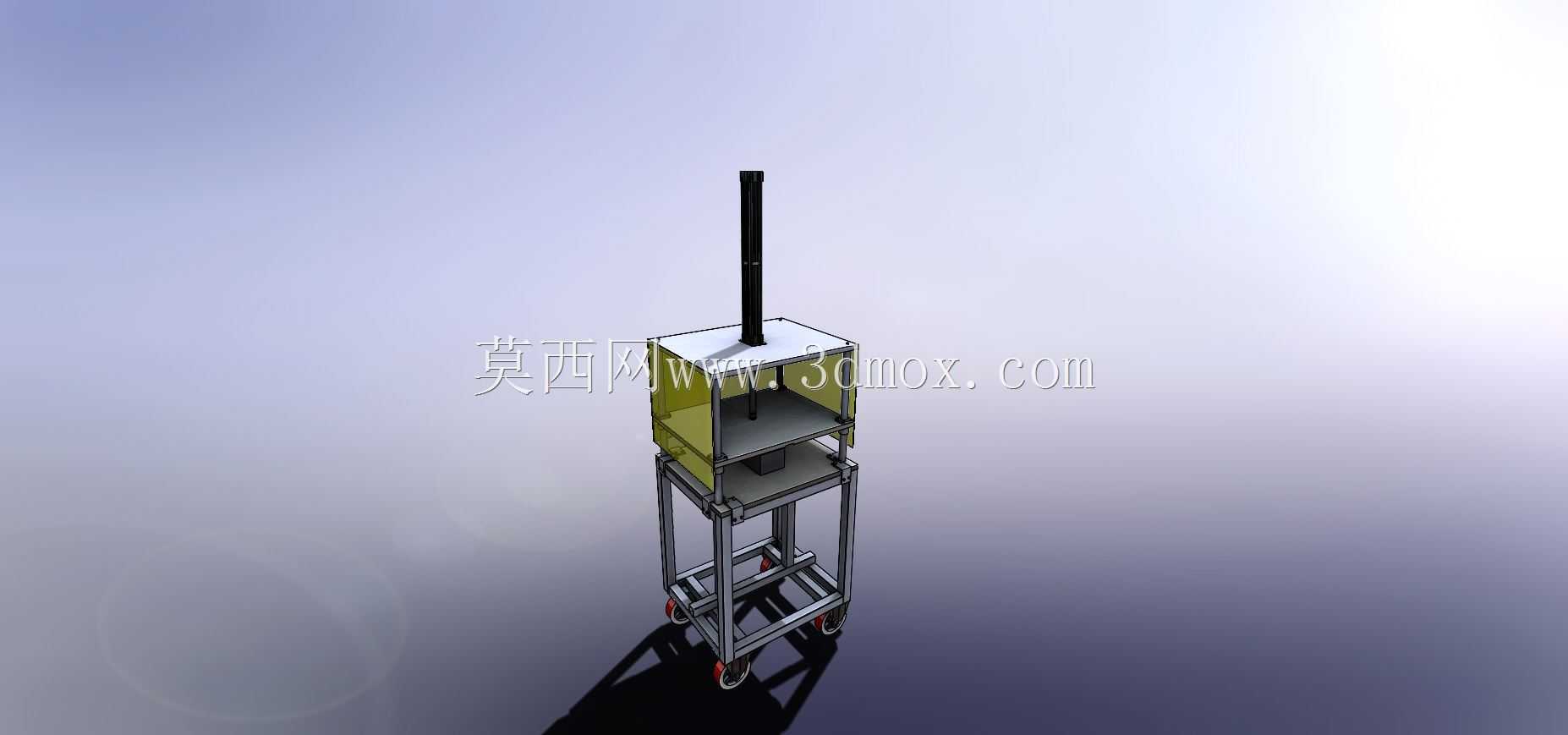

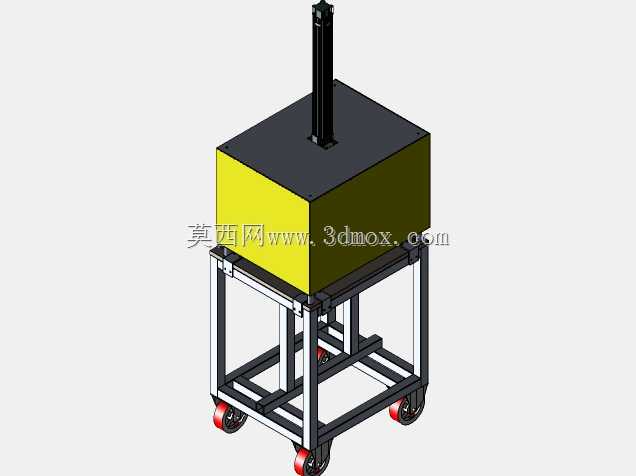

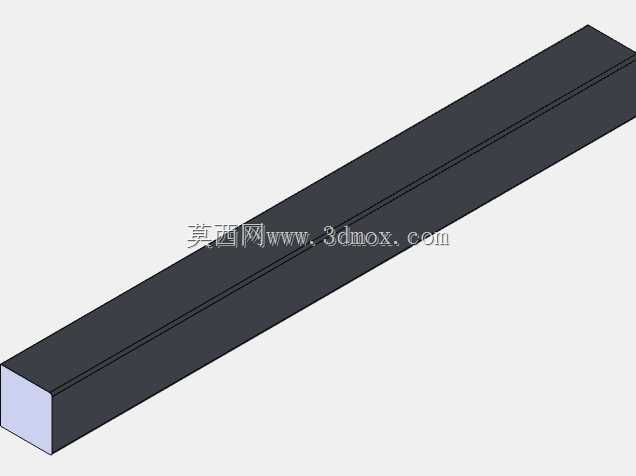

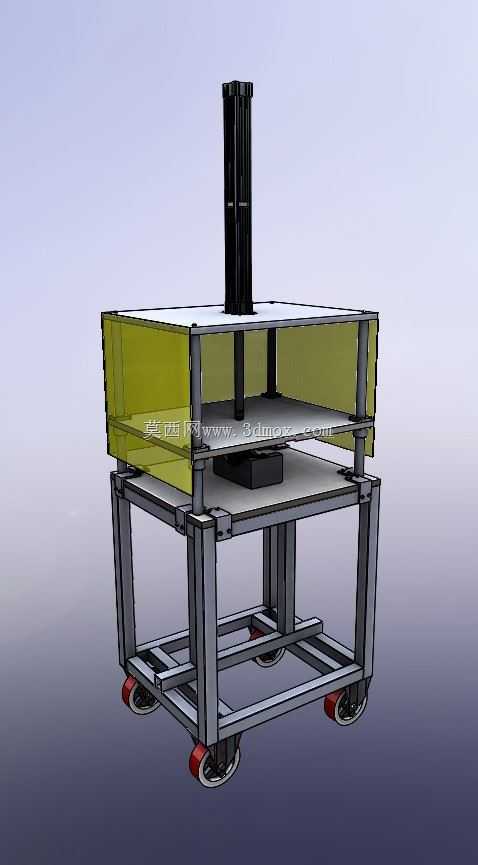

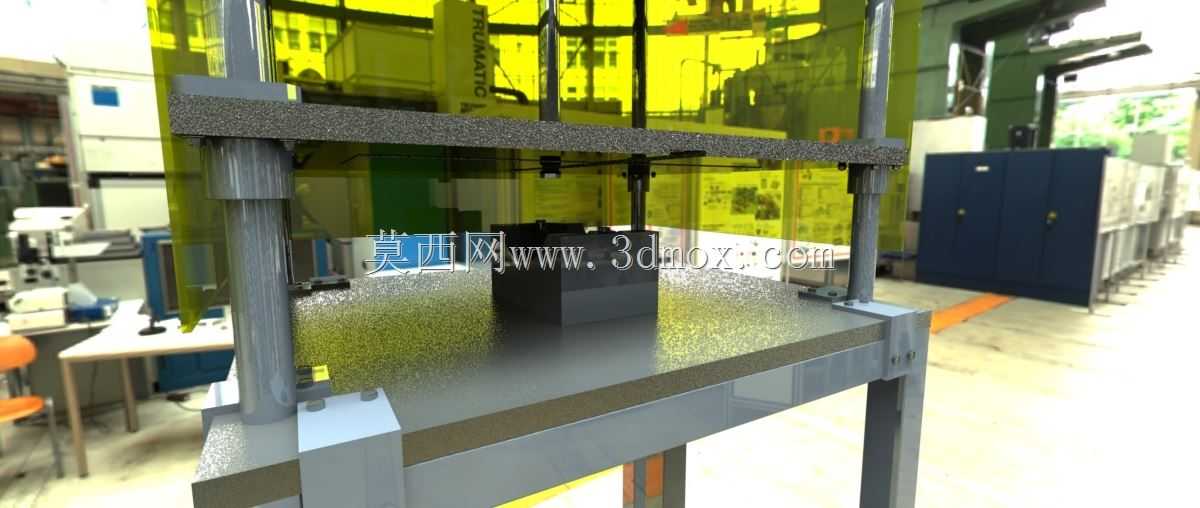

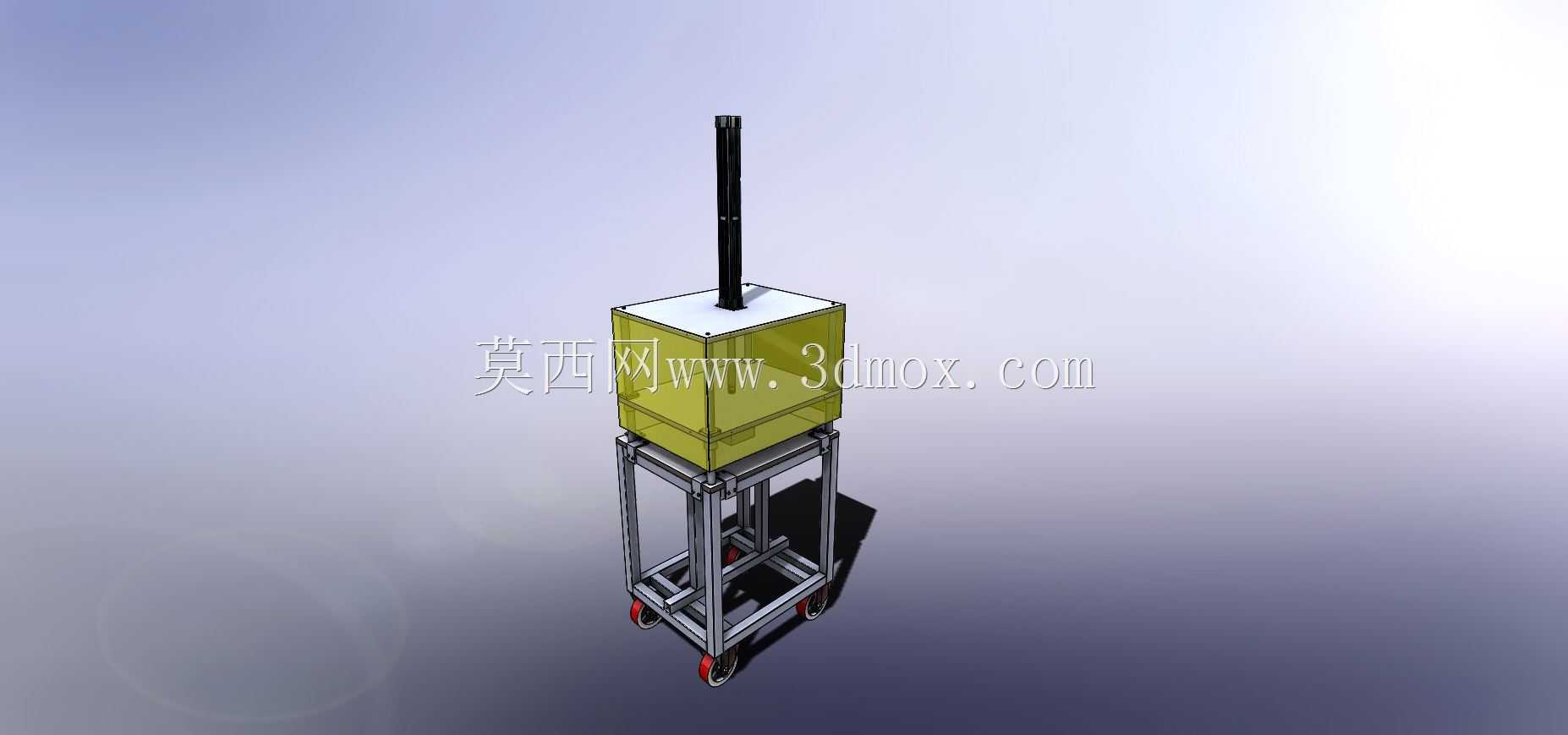

  在中小批量零部件加工、电子元器件压装、小型五金件成型的车间场景里,这类气动压力设备的应用覆盖度极高,相比液压机它的动作响应更快、工位洁净度更好,相比手动压合工装它的输出压力稳定,能大幅降低操作人员的劳动强度,在装配线旁的离线压装工位、维修车间的零件拆装工位、小五金加工厂的批量冲压工位都能看到这类设备的身影。从结构设计逻辑来看,这套设备采用立式四柱支撑框架,四根镀铬导向柱沿工作台四角垂直布置,上滑动板通过直线轴承与导向柱配合,保证压头下行过程中的平行度,避免压装过程中出现偏载导致零件压废、导柱磨损加快的问题;驱动单元采用标准气动气缸固定在上横梁中部,气缸活塞杆端部连接压头安装板,可根据不同作业需求更换压头、治具,

  适配不同尺寸零件的压装、冲孔、压印作业。设备的工作台采用加厚钢板焊接后磨平处理,表面预留T型槽用于固定下治具,安装时需要保证工作台面与上滑动板的平行度公差控制在0.05mm以内,地面安装需要预留四个M12的膨胀螺栓固定位,设备整体占地宽度约800mm、深度约600mm,不含上方安全防护罩的高度约1500mm,适合放置在标准宽度的工位旁,不需要额外占用过大的车间空间。气路设计上采用二位五通电磁阀控制气缸的上下行动作,回路中加装调压阀可根据作业需求调整输出压力,范围覆盖0.2-0.8MPa,对应输出压力从200kg到800kg可调,同时加装节流阀调整气缸下行和回程的速度,避免速度过快导致零件冲击损伤,或者速度过慢影响作业效率;

  安全层面在工作台正面加装透明亚克力安全防护板,防止压装过程中碎屑飞出伤人,防护板采用可向上翻起的结构,方便更换治具和取放零件,同时气路中加装急停阀,触发后气缸可立即泄压回程,避免安全事故。这套三维内容完整还原了设备从零部件组装到实际压合作业的全流程动作,能清晰看到每个零件的装配顺序、配合关系,以及设备作业时的动作逻辑,对于刚接触这类设备设计的结构工程师来说,可以直接参考其框架布局、导向结构设计、气路元件的布置方式,避免在设计时出现导向精度不足、安装空间预留不够、安全防护缺失的常见问题;对于设备选型的工艺人员来说,也能通过模型直观了解设备的作业范围、安装边界,判断是否适配自身生产线的工位需求。
