弧形输送线支架及中间板结构设计

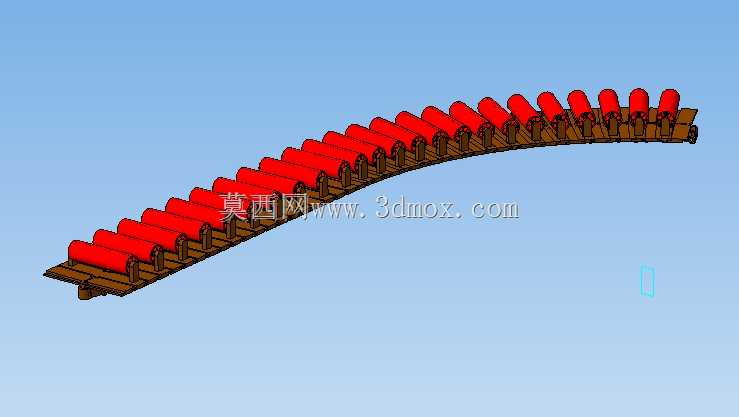

　　这套弧形段输送构件主要应用在需要转向输送的散料、件货输送场景中，常见于矿山转运、车间流水线转向、仓储分拣线的弯道衔接部位，用来承载输送面载荷、固定托辊组，保障输送带在弧形转弯段平稳运行，避免跑偏、撒料问题。从结构设计逻辑来看，支架采用分段式桁架结构，每段支架对应一组托辊安装位，沿转弯弧度均匀排布，托辊采用前倾式布置角度，抵消输送带转弯时产生的离心跑偏力，中间板作为支架与托辊、输送带承载面的衔接构件，既承担托辊的安装定位基准作用，也能承托输送带下垂段的载荷，避免长距离弧形段输送带出现局部凹陷。设计时首先确定转弯半径参数，根据输送物料的单重、输送速度核算每延米的载荷，再匹配支架型材的截面规格，弧形段的支架拼接处采用螺栓连接设计，

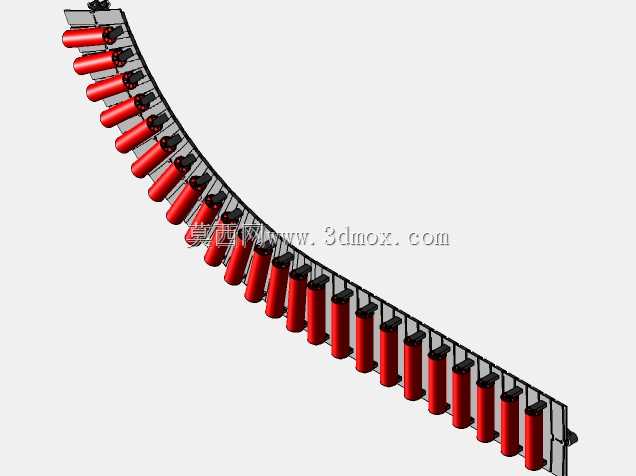

　　方便现场安装时微调弧度，适配不同场地的转弯角度需求。安装边界上，支架底部预留了地脚安装孔位，可直接与地面预埋钢板或者输送线支腿连接，相邻支架段的连接孔采用长圆孔设计，允许安装时存在±5mm的位置误差，降低现场施工的对位难度。中间板的安装面与托辊安装座的贴合面做了平面度公差要求，保障托辊安装后轴线与输送带运行方向的夹角符合设计值，避免托辊异常磨损。实际运行中，这套结构能适配15-90度的转弯输送需求，托辊组的排布密度比直线段高30%左右，分散转弯段的集中载荷，红色的托辊外层采用耐磨包胶材质，增大与输送带的摩擦力，进一步降低跑偏概率。支架的型材选用常用的热轧型钢，无需特殊定制加工，降低生产制造成本，所有连接紧固件均采用标准件，

　　方便后期运维更换。在三维建模过程中，弧形段的排布采用参数化阵列方式，调整转弯半径、托辊间距时可直接驱动参数更新，大幅提升同类型不同参数弯道输送结构的设计效率，建模时也预留了护板、导料槽的安装接口，方便后续拓展加装附属构件，适配不同物料的输送防护需求。
