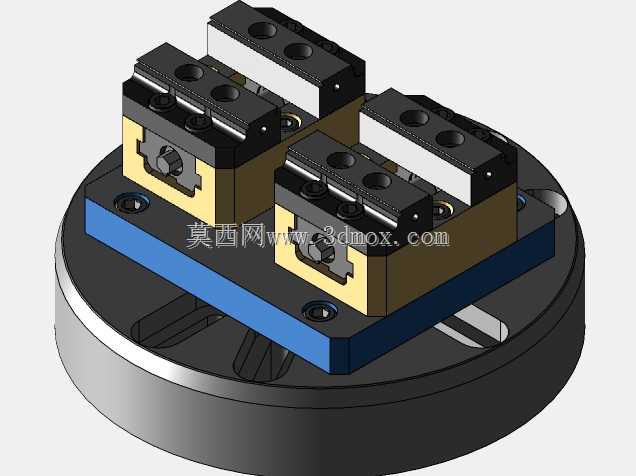

双座可重构燕尾榫数控夹持工装结构

　　这款双座夹持结构主要面向多工位精密机加工场景设计，适配圆形转台安装接口，可直接搭载于四轴、五轴加工中心的回转工作台面，完成异形阀座、小型结构件的多面一次性加工，减少重复装夹带来的定位误差。结构整体采用圆形底座作为安装基体，底座上开设对称减重槽，既降低整体自重，又为安装螺栓预留足够的操作空间，底座的安装孔位完全适配标准转台的螺孔分布，无需额外制作过渡连接板即可完成装配，安装边界控制在转台台面直径范围内，不会超出回转行程造成干涉。上部的两组夹持单元采用燕尾榫滑动导向结构，相比普通平导轨结构，燕尾榫的导向接触面积更大，夹持刚性更强，可承受大切深铣削带来的侧向载荷，不会出现夹持偏移问题。每组夹持单元都配置独立的锁紧调节机构，

　　可根据待加工工件的外形尺寸单独调整夹持行程，两个夹持工位既可以同步装夹两个相同规格的工件实现批量加工，也可以通过调整两个工位的相对位置，装夹长度跨两个工位的长条形异形工件，实现夹持方案的快速重构，无需更换整套夹具就能适配不同规格的工件加工需求。夹持块采用可拆卸式设计，可根据工件的夹持面外形更换对应型面的夹块，避免夹伤工件已加工表面，同时夹块的安装接口采用标准化设计，更换过程无需复杂调试，定位精度可控制在0.02mm以内。在结构设计阶段，充分考虑了加工过程中的排屑需求，夹持单元的滑动面都设计有挡屑台阶，避免切削碎屑进入燕尾榫导轨面造成滑动卡滞，底座的减重槽同时可作为排屑通道，加工过程中产生的切屑可顺着槽面滑落，

　　不会堆积在夹具定位面上影响装夹精度。整体结构的受力路径经过反复优化，夹持力从调节机构传递到夹块，再通过燕尾榫导轨直接传递到底座基体，没有多余的受力转接环节，长期使用不会出现结构变形，可保持稳定的夹持精度。对于小批量多品种的精密加工场景，这种可重构双座结构相比专用夹具，可大幅减少夹具更换的辅助时间，同时相比通用平口钳，双工位设计可提升单批次加工的装夹数量，配合转台的回转功能，可完成工件除夹持底面外其余五个面的全部加工工序，中途无需二次装夹找正，有效提升加工效率与成品精度。
