HGH20CA高组装线性导轨三维结构设计

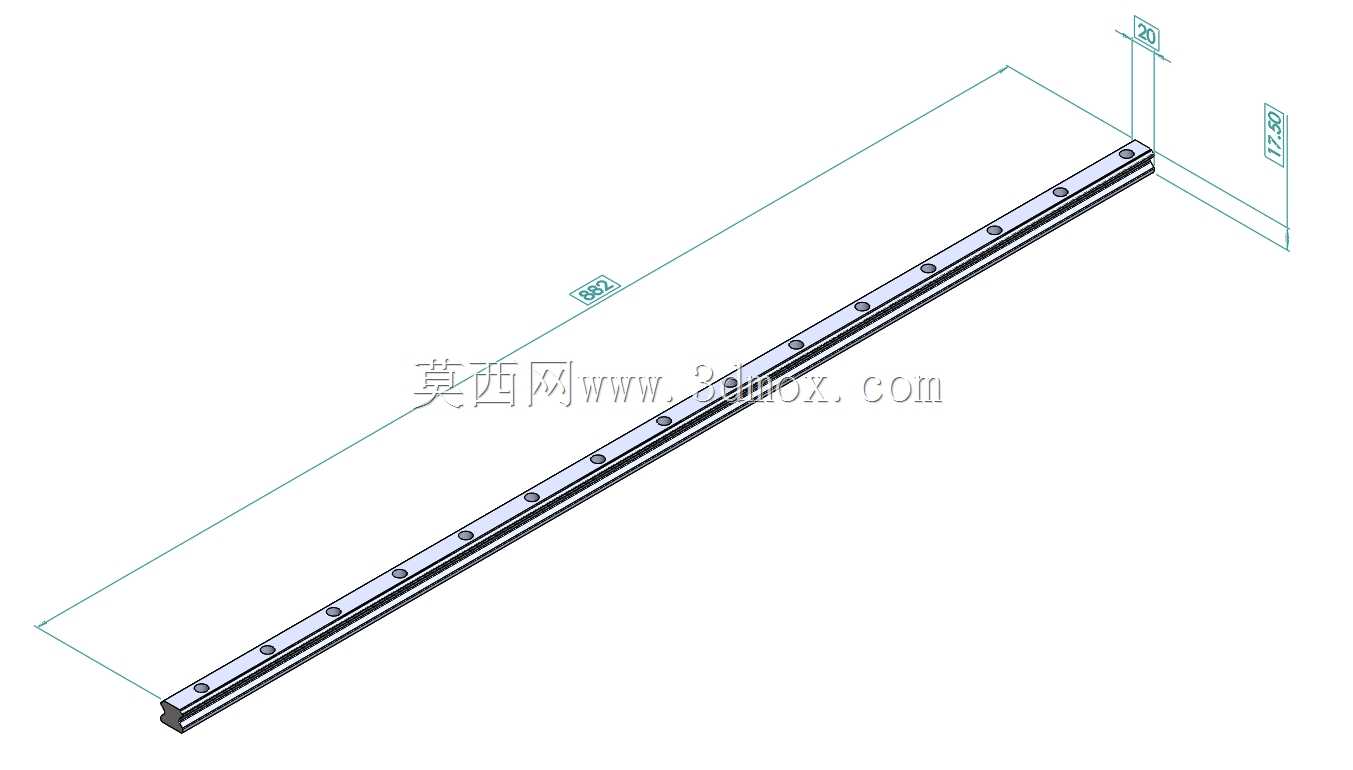

　　这款HGH20CA线性导轨是直线传动系统里的核心导向承载部件，日常在数控加工中心、自动化点胶设备、电子元件贴装生产线、桁架机械手的移动轴段都能见到它的身影，核心作用是为运动负载提供高精度的直线运动轨迹，同时承受安装面垂直、水平方向的倾覆力矩与径向载荷，保障运动部件在长行程往复过程中不会出现偏移、卡滞的问题。从设计逻辑来看，这款导轨采用四方高组装的结构形式，导轨基体选用轴承钢材质经淬硬处理，滚道面经过精密磨削加工，和配套滑块内的钢珠形成滚动摩擦副，相比传统滑动导轨摩擦阻力可降低至原来的五十分之一，即便在低速进给工况下也不会出现爬行现象，能稳定维持微米级的进给精度。导轨本体为长条形等截面结构，沿长度方向等距加工有沉头安装孔，

　　安装时可直接通过内六角螺栓将导轨锁紧在设备安装基准面上，安装孔的间距严格遵循通用线性导轨的安装尺寸规范，能直接适配市面上同规格的安装基座，不需要额外做安装孔位的二次加工。导轨两侧的滚道采用哥特式圆弧结构设计，接触角设置为45度，能够同时承受四个方向的等额定载荷，在设备存在偏载的工况下，依然能保持稳定的导向精度，不会因为单侧受力出现滚道偏磨、精度快速衰减的问题。在实际选型应用中，这款20规格的导轨单根最大可拼接长度能满足多数中短行程设备的使用需求，安装时需要先清理安装基面的毛刺与杂物，将导轨侧基准面靠紧设备安装侧的定位台阶，按照对角线顺序逐步拧紧安装螺栓，再用百分表打表校准导轨的直线度，确保全程直线度误差控制在设备要求的精度范围内。

　　导轨的端部设计有配套的防尘密封结构安装位，可加装刮屑板、端封等配件，在切削加工、粉尘较多的工况下能阻挡切屑、粉尘进入滚道内部，避免钢珠与滚道出现异常磨损，有效延长导轨的整体使用寿命。建模过程中严格还原了导轨的所有安装边界尺寸，包括导轨的截面宽度、高度，安装沉孔的孔径、孔深、孔间距，滚道的曲率参数，以及端部的倒角尺寸，能够直接用于设备的整体装配干涉检查、运动仿真模拟，也能作为安装调试阶段的尺寸参考依据，帮助结构设计人员在方案阶段快速完成传动系统的布局设计，减少后续实物装配阶段出现尺寸不匹配的问题。
