三菱SD-T65交流接触器三维结构设计

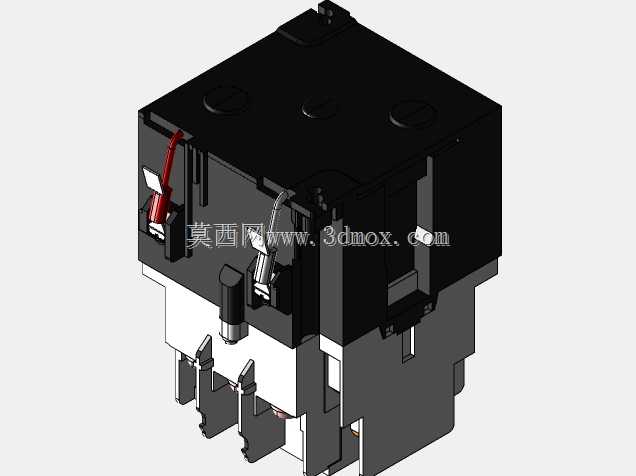

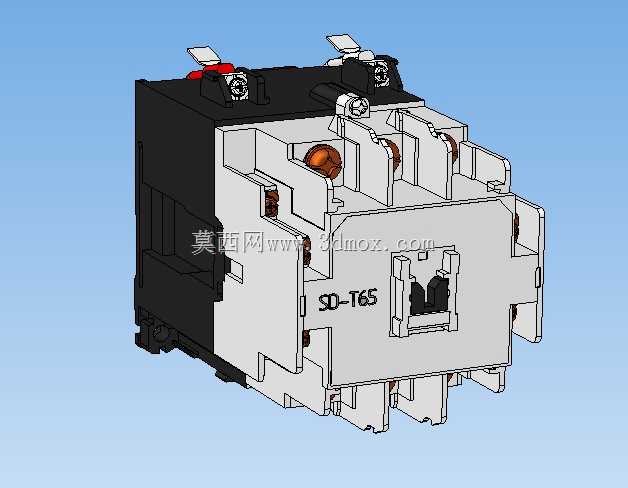

　　这款SD-T65接触器主要面向工业低压配电、电机控制回路场景，在机床控制柜、自动化生产线配电单元、小型设备动力回路中承担主回路通断、负载切换的核心作用，可适配三相异步电机直接启停、加热回路通断、照明回路分合等常见工况，额定工作电流覆盖65A级别常规负载需求。从结构设计来看，模型完整还原了产品的分层布局：上部为电磁驱动机构，包含衔铁、反力弹簧、接线端子组件，端子处预留了标准螺栓紧固空间，适配常规铜鼻子压接接线需求，端子间设置了绝缘隔弧凸起，避免相间飞弧短路；中部为触头系统，主触头采用带灭弧栅的腔室结构，灭弧栅片的排布角度、间距完全参照实物设计，可在分断大电流时快速切割电弧，缩短燃弧时间，辅助触头布置在主触头侧方，可外接信号反馈回路，

　　实现接触器工作状态的远程监测；下部为基座安装结构，预留了标准35mm导轨卡扣安装位，同时设置了螺栓固定孔，可满足螺钉固定安装的场景需求。设计过程中优先考虑了电气间隙与爬电距离的合规性，不同电位部件之间的绝缘间距符合低压电器相关规范，外壳的散热槽走向顺着触头发热区域排布，可在长期带载工作时引导空气对流，降低内部温升。外形尺寸方面，整体宽度适配常规柜内安装的相间距要求，深度方向预留了接线操作空间，不会出现接线后柜门无法闭合的问题，安装孔位、导轨卡扣的尺寸公差控制在常规工业安装允许范围内，可直接用于柜内布局干涉检查、配电盘三维布线仿真。模型的细节还原度覆盖了实际装配的所有干涉检查点，包括接线端子的螺栓行程、衔铁吸合的运动行程、灭弧罩的拆装空间，在做整柜三维设计时，可直接导入模型验证安装空间是否充足，避免后期生产装配时出现部件干涉、接线空间不足的问题，也可用于电气安装实训的三维演示素材，直观展示接触器的内部结构组成与工作动作逻辑。
