工艺设备配套不同规格拱形塑料把手

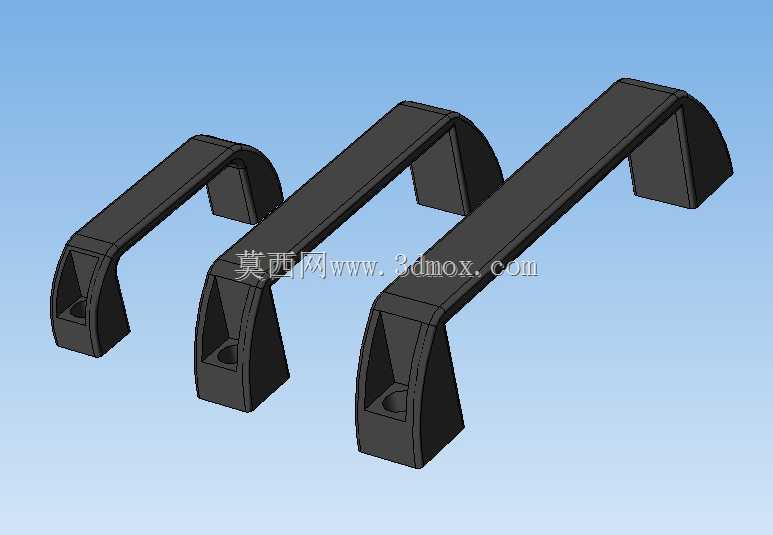

　　这套塑料把手组是面向工业工艺设备操作侧配套设计的握持构件，共包含三款不同跨距的同结构拱形把手，可适配不同尺寸的设备门板、操作面板、检修舱盖的安装需求，在各类工装台架、小型加工设备、检测仪器的外装结构中都有广泛的适配场景。从实际使用场景出发，这类塑料把手主要承担设备开启时的受力握持、设备移位时的辅助提拉作用，日常使用中会频繁承受操作人员的拉拽、握持作用力，同时还要适配车间内存在的切削液飞溅、轻微粉尘附着、常规温湿度变化的工况，因此材质选用上优先考虑工程塑料注塑成型，兼顾握持手感与耐腐耐磨特性，相比金属把手不会出现低温冰手、长期使用锈蚀掉漆的问题，表面做哑光磨砂处理也能避免手上带油污时出现打滑的情况。设计上采用统一的拱形桥型结构，

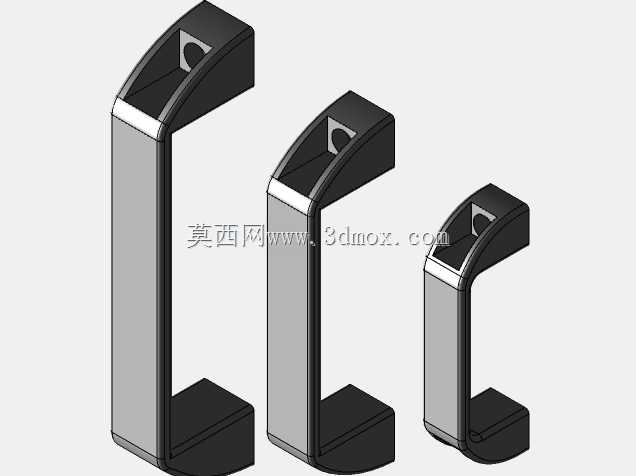

　　两端为带安装沉孔的固定座，固定座底部做贴合安装面的平切处理，安装时可直接贴合设备钣金或塑料壳体表面，通过沉头螺丝从固定座正面锁入安装面的预埋螺母或直接攻丝固定，沉孔设计可以将螺丝头部完全藏入固定座内部，避免螺丝凸起刮蹭操作人员手部，也能减少螺丝外露积灰、被腐蚀的概率。三款把手的固定座截面结构完全一致，仅中间握持段的跨距长度不同，安装孔位的中心距随跨距等比例调整，这样在同系列不同尺寸的设备上使用时，不需要重新设计固定座的安装结构，只需要根据门板或舱盖的宽度选择对应跨距的把手即可，大幅减少了结构设计的重复工作量。握持段的截面做了贴合人手握持弧度的圆角处理，没有尖锐棱角，握持时受力均匀，长时间开关舱门也不会出现硌手的问题；

　　固定座与握持段的衔接位置做了加厚的三角加强筋结构，从三维结构上可以看到加强筋从固定座底部一直延伸到握持段的侧壁，能有效提升衔接位置的结构强度，避免长期拉拽出现衔接处断裂的问题。安装边界上，最短款把手适配宽度200mm以内的小型检修门、仪器侧盖，安装孔中心距控制在120mm左右，单只可承受不低于500N的垂直拉拽力；中等跨距款适配常规设备操作门、配电箱门板，安装孔中心距在180mm左右；最长款适配大型设备舱盖、工装台架的侧部提拉位，安装孔中心距在240mm左右，三款把手的固定座安装面尺寸完全一致，安装时预留的固定座沉孔深度、安装孔位直径都做了统一规格，适配M4规格的沉头螺丝固定，安装面不需要做额外的沉台处理，直接在平整的板材表面开孔即可完成装配。
