齿轮式同步带输送传动辊轴组件结构

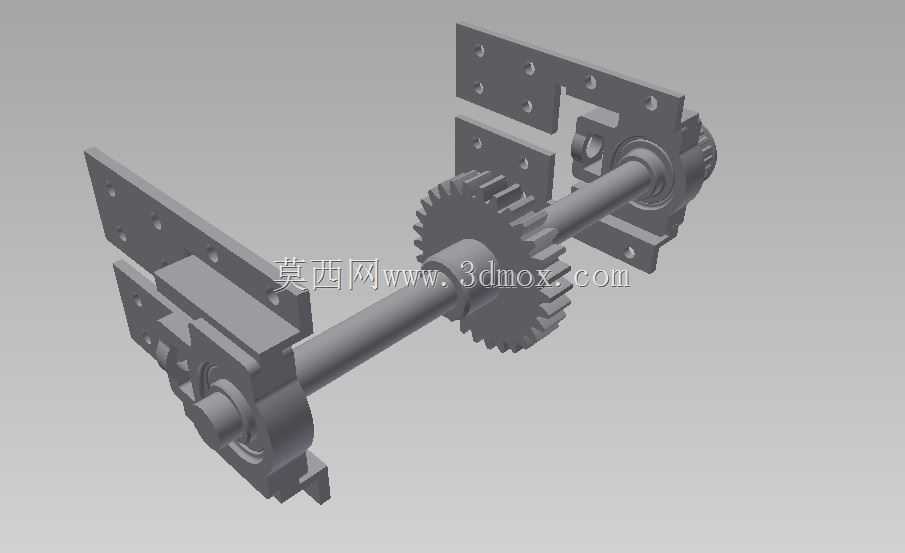

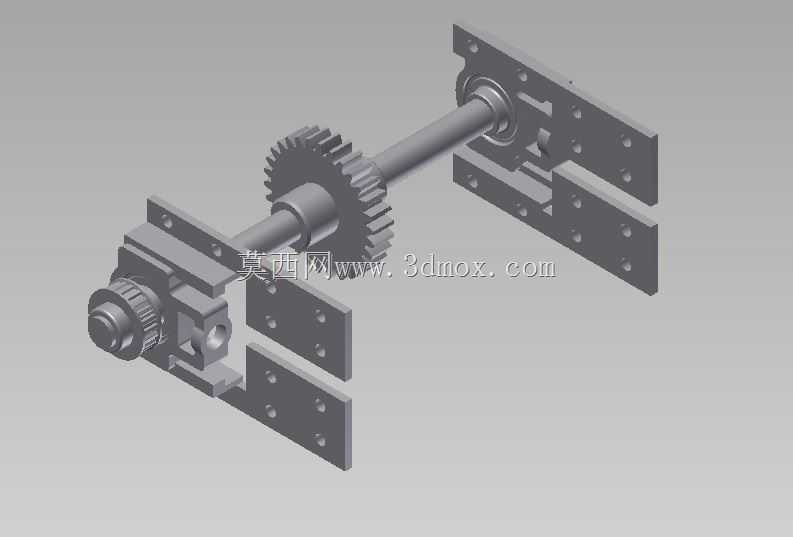

　　这套传动组件是带式输送设备的核心动力传递单元，常见于轻工包装、电子零部件装配、食品分拣等连续输送工位，负责将驱动端的扭矩平稳传递到输送带面，带动负载完成工位间的流转。从结构上看，组件采用两端对称的安装支座设计，支座上预留了多组阵列排布的螺栓过孔，可直接适配不同宽度的输送线铝型材或方钢机架，安装时无需额外加工转接板，能大幅缩短现场装配的调整周期。

　　传动主轴采用阶梯轴设计，轴肩位置做了圆角过渡处理，可有效降低长期交变载荷下的应力集中风险，轴端与轴承配合的位置严格按照基孔制公差加工，保证轴承内圈与轴的过盈配合量在合理区间，避免运行过程中出现跑内圈的磨损问题。主轴中部固定的直齿圆柱齿轮，是同步动力传递的核心部件，齿部采用标准渐开线齿形设计，啮合重合度高，传动过程中冲击小、噪音低，可与相邻工位的传动齿轮形成联动，保证多段输送线之间的运行速度完全同步，避免输送过程中出现工件卡滞、移位的问题。

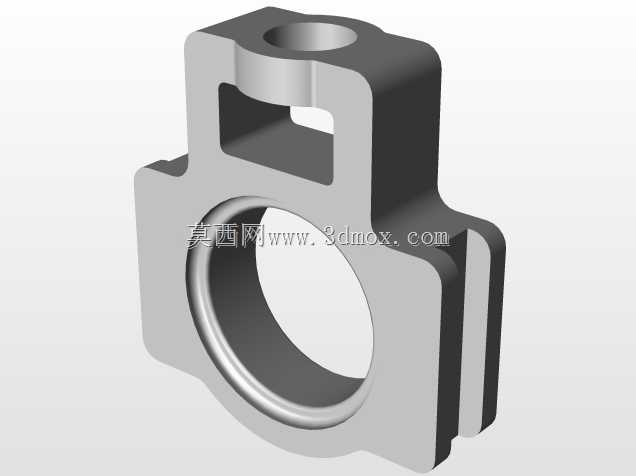

　　两端的轴承座集成在安装支座上，内部配置深沟球轴承，可同时承受径向载荷和少量轴向载荷，适配输送线运行过程中可能出现的偏载工况，轴承外侧预留了密封件安装槽，可加装毡圈油封或骨架油封，阻挡车间内的粉尘、碎屑进入轴承滚道，延长轴承的维护周期。支座侧面的定位凸台可在安装时快速卡入机架的定位槽内，保证主轴的安装平行度，避免因轴系偏斜导致齿轮啮合异常、皮带跑偏等问题。

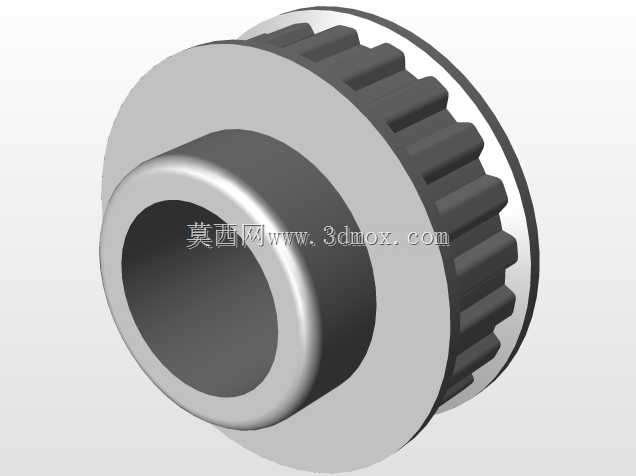

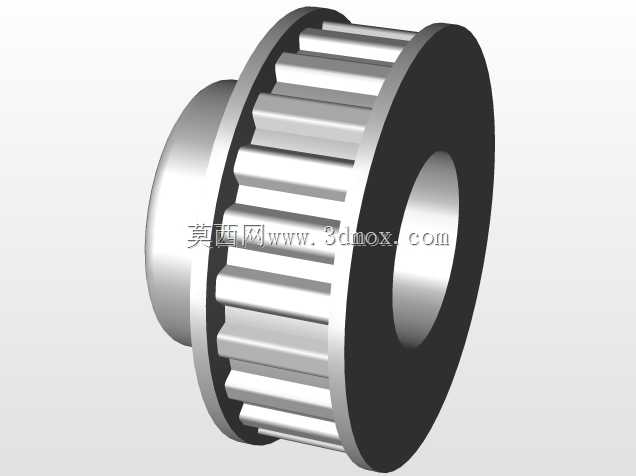

　　设计过程中优先考虑了组件的通用性，安装孔的孔距按照行业通用的输送线机架规格设置，可直接替换现有老旧输送线的磨损传动部件，无需对原有机架进行改造。主轴的伸出端可根据驱动形式的不同，适配链轮、同步带轮或者联轴器连接，既可以用单电机带动单组辊轴，也可以通过齿轮联动带动多组辊轴同步转动，适配不同负载等级的输送需求。

　　从安装边界来看，组件的整体宽度可根据输送线的带宽灵活调整，支座的厚度控制在合理范围内，不会占用过多的线体侧边空间，齿轮的分度圆直径经过匹配计算，保证线体运行速度在常用的0.2-1.2m/s区间内，适配绝大多数轻工行业的输送节拍要求。运行过程中，齿轮啮合的侧隙控制在0.1-0.2mm之间，既不会因为侧隙过小出现卡齿、发热问题，也不会因为侧隙过大导致传动反向间隙过大，影响输送定位精度。

　　在实际应用场景中，这类组件常被用在平面输送线的中段驱动位置，或者转弯输送线的过渡传动位置，相比传统的单辊筒驱动结构，齿轮联动的结构动力传递效率更高，多辊同步性更好，尤其适合输送尺寸较小、重量较轻的电子元器件、包装纸盒等工件，不会出现因为辊筒转速差导致的工件堆积、错位问题。组件的所有外露金属部件都可根据使用场景做镀锌或者发黑处理，在潮湿或者有轻微腐蚀的车间环境中也能保持稳定的性能，日常维护仅需定期向轴承注油嘴加注润滑脂、检查齿轮齿面的磨损情况即可，维护操作简单，对运维人员的技术要求较低。
