斜挂式屋顶作业专用安装梯结构设计

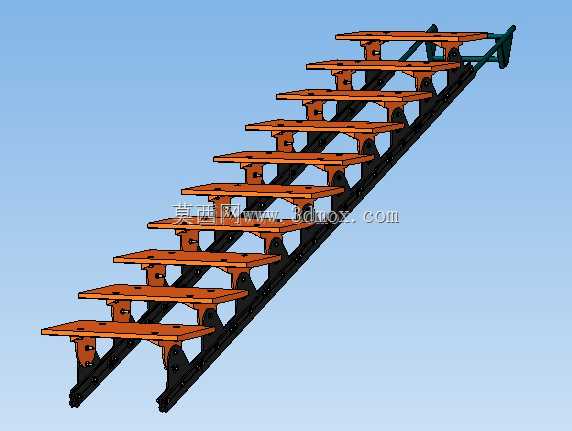

　　这款斜挂式作业梯主要面向坡屋面施工、屋面设备检修、光伏组件铺装、屋面防水修缮等高空作业场景，区别于普通直梯与落地人字梯，其采用上端挂接固定的安装形式，无需在屋面下方搭设落地支撑，适配不同坡度的混凝土瓦屋面、彩钢瓦屋面以及混凝土平改坡屋面的登高需求。从结构设计逻辑来看，梯架主体采用双平行斜梁作为主承力构件，斜梁选用型钢折弯成型，截面抗弯模量经过载荷校核，可同时承载两名作业人员及随身工具的总重量，梯梁内侧预留的安装孔位可根据实际屋面坡度调整踏步的安装角度，保证所有踏步在梯身挂接完成后始终保持水平状态，避免作业人员站立时出现脚底打滑、重心偏移的风险。踏步采用带防滑纹路的板式结构，单块踏步通过螺栓与两侧梯梁的连接支架固定，

　　踏步表面的凸起纹路可在鞋底沾有雨水、泥沙的情况下仍保持足够摩擦力，踏步下方设置的三角加强筋可分散踏步中部的集中载荷，长期使用不会出现踏步弯折变形的问题。梯身上端设置的挂接支架为可调节结构，支架上的长圆孔可适配不同厚度的屋面檐口、女儿墙压顶结构，挂接部位加装的防滑橡胶垫可避免梯身与建筑结构硬接触造成的饰面破损，同时增大挂接摩擦力，防止梯身受横向力时出现侧滑移位。梯身下端的支撑脚设计为可伸缩结构，可根据屋面檐口到作业面的垂直距离调整支撑长度，支撑脚底部的齿状防滑头可嵌入屋面表层的防滑槽或瓦楞间隙，进一步提升梯身整体稳定性。从安装边界来看，该梯的单节标准长度适配常规3到6米的檐口高度，多节梯身可通过端部的连接法兰拼接，

　　满足更高屋面的作业需求，梯身整体宽度控制在0.6米以内，可在狭窄的屋面检修通道内转运，无需额外占用大面积场地堆放。在实际使用过程中，作业人员可通过梯身两侧预留的安全带挂点全程系挂防坠安全带，梯梁上每隔0.5米设置的工具挂钩可悬挂扳手、电钻等手持作业工具，减少作业人员反复上下梯取放工具的频次，提升屋面作业的整体效率。相较于传统落地梯，该挂接式工艺梯无需对屋面下方的地面进行硬化平整处理，在绿化带、坡地等不具备落地梯搭设条件的场地也可正常使用，整体结构拆装便捷，所有连接部件均采用标准紧固件，现场无需焊接即可完成组装，转场运输时可拆解为单根梯梁与踏步板块，普通货运车辆即可装载转运。
