伺服驱动高精度回转工作台结构设计

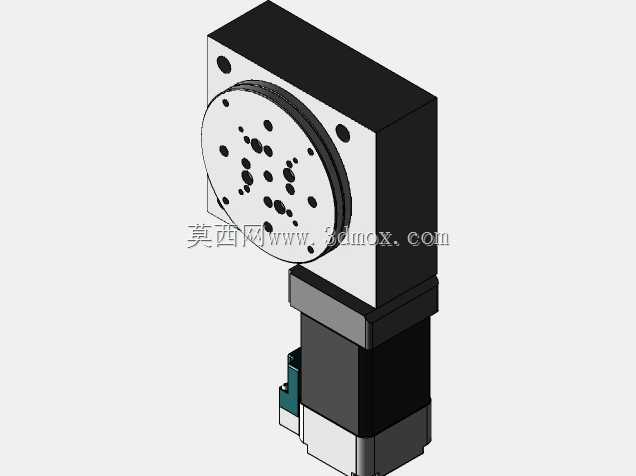

　　这款伺服驱动回转转盘，在3C电子装配、精密检测工位、小型零件多工序加工场景中应用十分广泛，常作为自动化产线的核心分度执行部件，承担工件的角度切换、工位转位功能，可配合上下料机械手、检测传感器、加工主轴完成多工序连续作业，避免人工转位带来的定位误差与效率损耗。从结构设计逻辑来看，该部件采用侧装伺服电机直连减速机构的布局，电机输出端通过内置的高精度减速单元将扭矩传递至上部回转盘面，相比传统凸轮分割器，可实现任意角度的可编程分度，适配非等分工位的作业需求，无需更换机械凸轮即可调整转位角度，柔性适配多品种小批量的生产场景。上部回转盘面采用密集螺纹孔阵列布局，孔位按照通用安装模数设计，可直接适配不同规格的工装夹具、工件载板，

　　无需额外加工过渡连接板，盘面边缘设置定位销孔，可实现夹具的快速换装与重复定位，重复定位精度可满足多数精密装配与检测场景的公差要求。底座部分采用方正的箱式结构，四个边角设置沉头安装孔，可直接固定在设备机架台面或者铝型材工作台上，安装基准面经过精加工处理，保证回转盘面与安装基面的平行度公差，避免长期运行出现盘面偏摆问题。侧装的伺服电机采用标准安装法兰与箱体连接，电机尾部预留编码器接线空间，方便现场布线与驱动器接线，电机与箱体的连接部位设置密封结构，可阻挡车间内的粉尘、切削液进入内部传动腔，延长部件的维护周期。在实际选型适配时，需要注意该转盘的径向负载与轴向负载上限，上部搭载的工装与工件总重量不能超出额定承载范围，

　　转位过程中的加减速参数需要结合负载惯量进行匹配调试，避免出现过冲或者定位不准的问题。转盘的整体外形紧凑，侧装电机的布局不会占用上部盘面的安装空间，相比中置驱动的回转台，可在相同盘面直径下缩小整体安装占地，适合在空间紧凑的桌面型自动化设备、小型专用机内部集成使用。内部传动结构采用消隙设计，正反转切换时的回程间隙极小，可满足需要双向旋转定位的作业场景，比如视觉检测的多角度拍摄、零件多面加工的角度切换等工况，运行过程中传动平稳，低速转位时无明显爬行现象，高速转位时可通过伺服参数调整实现快速启停，缩短工位切换的辅助时间，提升产线整体运行节拍。
