机床加工用组合式定位夹紧工装夹具

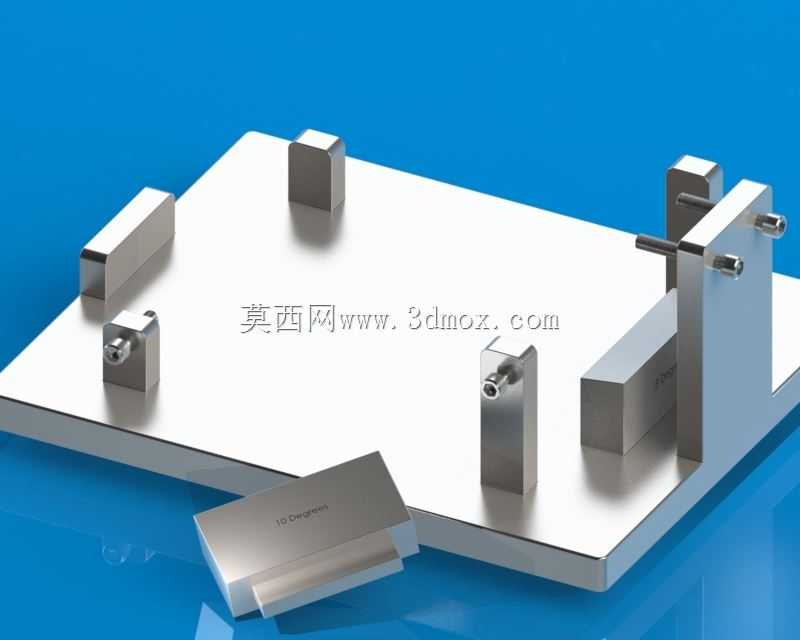

　　这套夹具主要面向普通铣床、加工中心的批量零件装夹场景，针对异形坯料、多工序周转工件的快速定位需求设计，替代传统台虎钳、压板的零散装夹方式，减少单件装夹找正的辅助时间。整套夹具以平整的基础安装板为承载基体，安装板底面做了0.02mm平面度的精加工处理，可直接贴合机床工作台T型槽面，通过侧边的压紧螺栓完成整体固定，安装时不需要额外做垫铁调平，适配多数中小型立式加工中心的工作台安装边界，整体占用工作台面尺寸控制在400mm×300mm范围内，不会干涉机床主轴的行程范围。

　　夹具上的定位元件采用分体式模块化设计，不同高度的方形定位块可根据工件的外形轮廓调整安装位置，定位块与基础板之间通过键槽配合实现位置锁定，重复定位精度可控制在0.05mm以内，针对带侧边孔位的工件，侧装的夹紧组件可直接插入工件预制孔内完成拉紧，不需要额外在工件外侧施加压紧力，避免了传统压板遮挡加工面的问题，一次装夹即可完成工件顶面、多个侧面的铣削、钻孔工序，减少二次装夹带来的形位公差累积。

　　设计过程中优先考虑了夹具的通用性，所有定位块、夹紧元件都采用快拆结构，更换不同规格的定位元件即可适配不同外形尺寸的工件，不需要重新制作整套夹具，降低多品种小批量生产的工装投入成本。夹紧元件的施力方向做了斜向优化，夹紧力同时指向基础板定位面和侧向定位面，避免装夹时工件出现翘起偏移，夹紧行程预留了15mm的调节量，可适配一定尺寸公差范围内的坯料装夹，不需要针对每件坯料做单独调整。

　　夹具的外露金属部件都做了表面硬化处理，定位块的工作面硬度达到HRC55以上，可承受加工过程中的切削冲击，长期使用不会出现磕碰凹陷导致的定位失准，基础板表面做了防锈处理，车间日常存放不会出现锈蚀影响平面精度。针对加工过程中的切屑排出问题，定位元件之间预留了足够的排屑间隙，加工产生的铝屑、钢屑可直接顺着间隙滑落，不会堆积在定位面处影响装夹精度，日常维护只需要用压缩空气吹扫即可清理干净，不需要拆解夹具做深度清洁。
