分体式推力送风风机结构三维设计

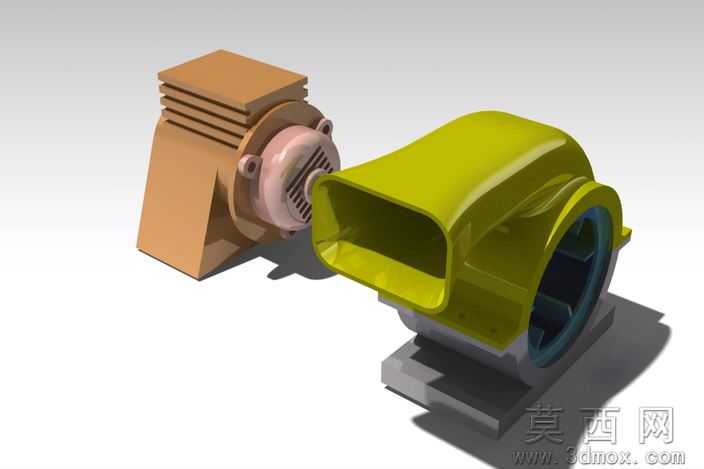

本作品为分体式推力送风风机的三维建模设计成果，采用Catia V5R20完成全参数化建模与装配校验，整体还原了该类推力风扇的完整结构组成与功能形态。建模过程中首先对风机的两大核心模块进行拆分设计，分别为动力驱动单元与风道送风单元，通过自底向上的建模逻辑，先完成各基础零件的草图绘制、特征拉伸与倒角处理，再通过同轴约束、接触面贴合约束完成整体装配，确保各部件的装配间隙符合实际生产的公差要求。在动力驱动单元部分，建模还原了带散热鳍片的电机外壳结构，外壳表面的多道平行散热筋采用阵列特征快速生成，既保证了散热结构的规整性，也通过参数化设置可快速调整鳍片的数量、厚度与间距，适配不同功率电机的散热需求；电机端盖部分还原了环形安装凸台、固定螺孔与侧面格栅进风口的细节，进风格栅采用圆周阵列的条形开孔设计，建模时通过草图绘制单条开孔轮廓后做圆周阵列，保证开孔分布均匀，同时对开孔边缘做圆角处理，还原实际注塑件的工艺特征。在风道送风单元部分，蜗壳式风道采用曲面建模完成整体造型，先通过多组截面草图拟合出蜗壳的渐开线轮廓，再通过多截面曲面、填充、接合等操作生成封闭的风道壳体，出风口处做收窄的导流结构设计，可有效提升出风的推力与集中性；风轮安装位预留了与电机输出轴匹配的轴孔与定位卡槽，底部的安装底座采用带加强筋的平板结构，通过加强筋提升底座的承重能力与抗形变性能，底座上预留的安装孔位可方便风机整体与外部设备或安装面完成固定。渲染阶段针对不同部件赋予了差异化的材质效果，电机外壳赋予磨砂棕褐色工程塑料材质，调整材质的粗糙度与反射率还原塑料外壳的哑光质感；电机端盖赋予淡粉色金属烤漆材质，模拟实际产品中端盖的金属漆面效果；蜗壳风道赋予亮面黄绿色工程塑料材质，适当提高材质的高光强度，还原亮面塑料的光泽感；安装底座赋予银灰色金属材质，添加细微的磨砂纹理模拟铸铁底座的质感。场景搭建时采用柔和的环境光搭配定向主光源，投射出柔和的阴影效果，突出风机各部件的结构轮廓与材质差异，整体渲染效果清晰展现了该推力风扇的结构特点与外观形态。设计过程中充分考虑了该类推力风扇的送风逻辑，分体式的结构设计可方便后期对电机和风道部分分别进行维护更换，蜗壳风道的曲面造型经过曲率校验，保证内部风道顺滑无突兀折角，可有效降低风阻提升送风效率，整体模型的所有特征均保留参数化记录，可根据实际使用需求调整功率、尺寸、风道角度等参数，适配不同场景的送风推力需求。
