自行车拖车用小型五辐轮辋结构设计

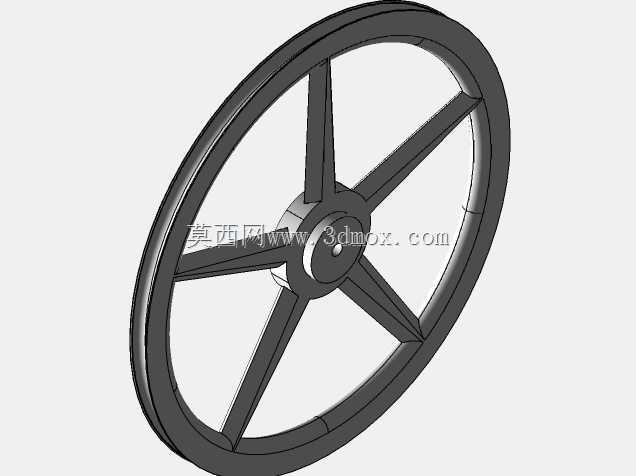

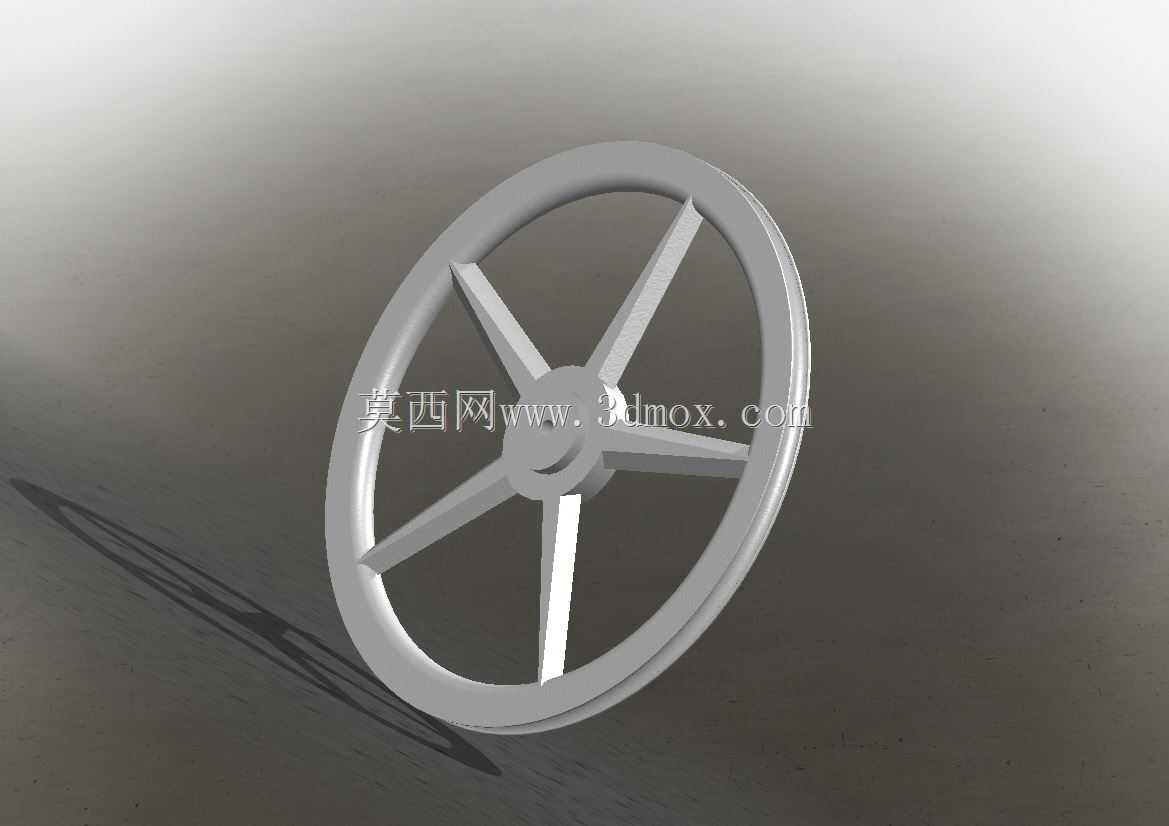

　　这款轮辋主要适配小型自行车拖车的行走轮组，日常多用于短途载物拖车、亲子拖挂车厢的配套行走结构，也可适配轻量化改装的小型人力代步车、场地周转小推车的轮组替换场景。从结构设计来看，采用五根等角度分布的辐条连接中心轮毂与外圈轮辋，辐条截面做了等厚加强设计，在控制整体重量的前提下，保证轮组承受径向载荷时的应力分布均匀，避免单侧辐条受力过载出现断裂变形的问题。中心轮毂位置预留了标准轮轴安装孔位，孔位同轴度公差控制在常规民用轮组的通用精度范围内，可直接适配市面上常见的小型拖车快拆轮轴、实心固定轴，安装时无需额外对轮毂孔进行二次扩孔或修配，降低装配环节的加工成本。外圈轮辋的边缘做了圆弧过渡卷边设计，既可以适配常规尺寸的实心橡胶轮胎、

　　充气内胎外胎组合，卷边结构也能避免轮胎充气后或者受侧向冲击力时出现脱圈的问题，轮辋的截面宽度匹配小尺寸拖车胎的胎圈宽度，安装后胎圈与轮辋贴合紧密，不会出现行驶中轮胎滑移的情况。在实际使用场景中，这类小型轮辋不需要承受高速行驶带来的高频振动载荷，主要应对铺装路面、轻度非铺装路面的滚动受力，五辐结构的镂空设计也能减少轮组转动时的风阻，同时在日常维护时，镂空区域更容易清理缠绕的杂草、附着的泥污，相比密辐条轮组维护成本更低。设计过程中优先考虑了民用场景的耐用性需求，没有做多余的异形曲面结构，整体造型规整，建模时的特征逻辑清晰，所有圆角过渡、壁厚都保持均匀，后续如果要做工程化开模或者3D打印试制，不需要对模型做过多的几何修复，

　　可直接导入仿真软件做静力学载荷校核，验证不同载荷下的形变量是否满足使用要求。轮辋的安装边界也做了通用化处理，中心轮毂的轴向宽度匹配小型拖车的前叉、后叉开档尺寸，安装后不会出现轮组偏摆、蹭叉的问题，轮辋的整体外径适配小尺寸拖车的离地间隙要求，保证拖车底盘高度处于合理范围，避免行驶中底盘凸起部位剐蹭路面障碍物。
