木工画框粘接用直角定位夹持工装

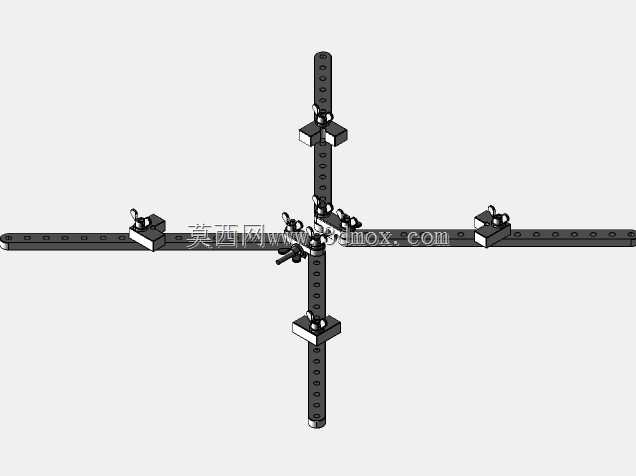

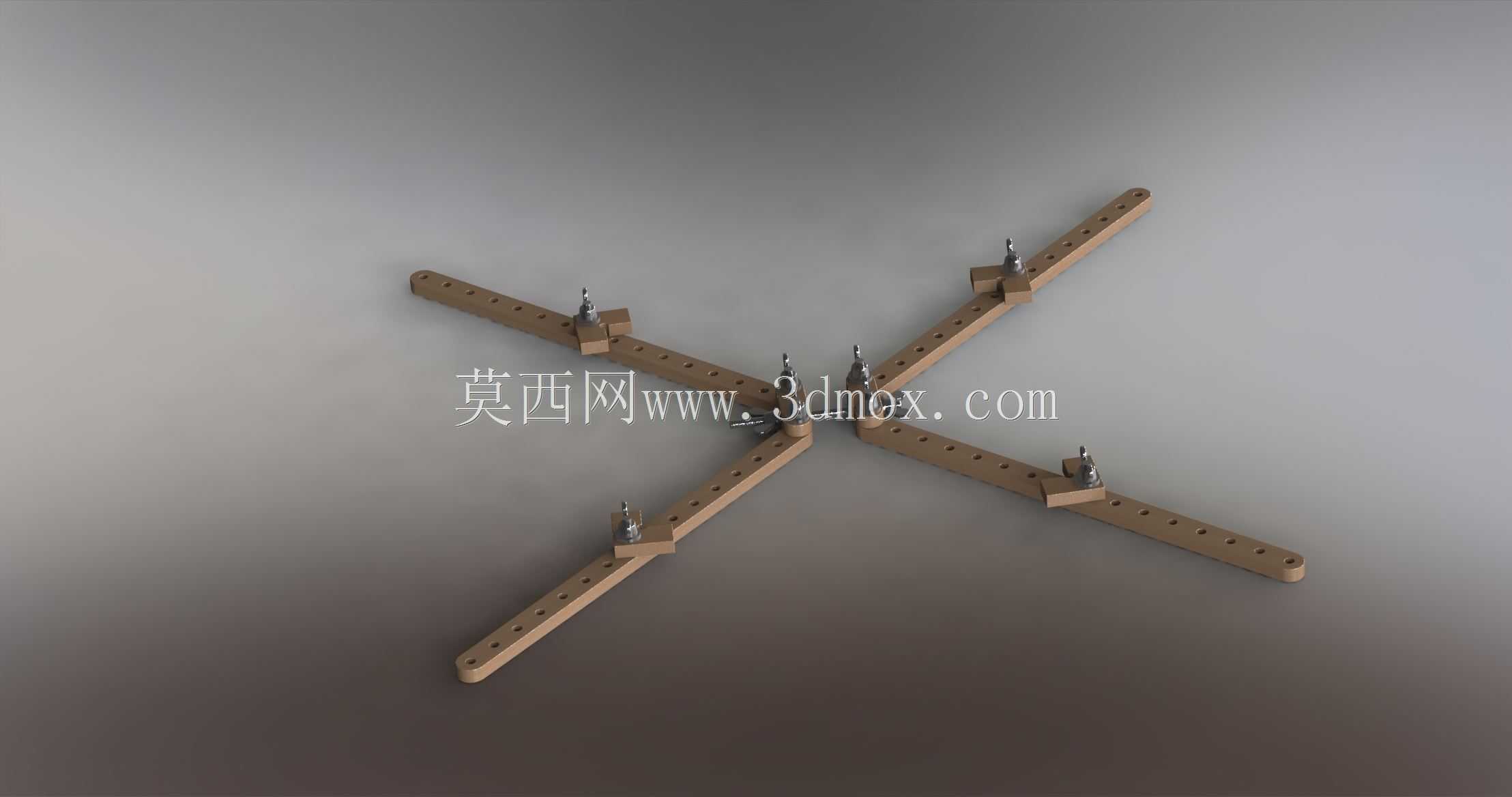

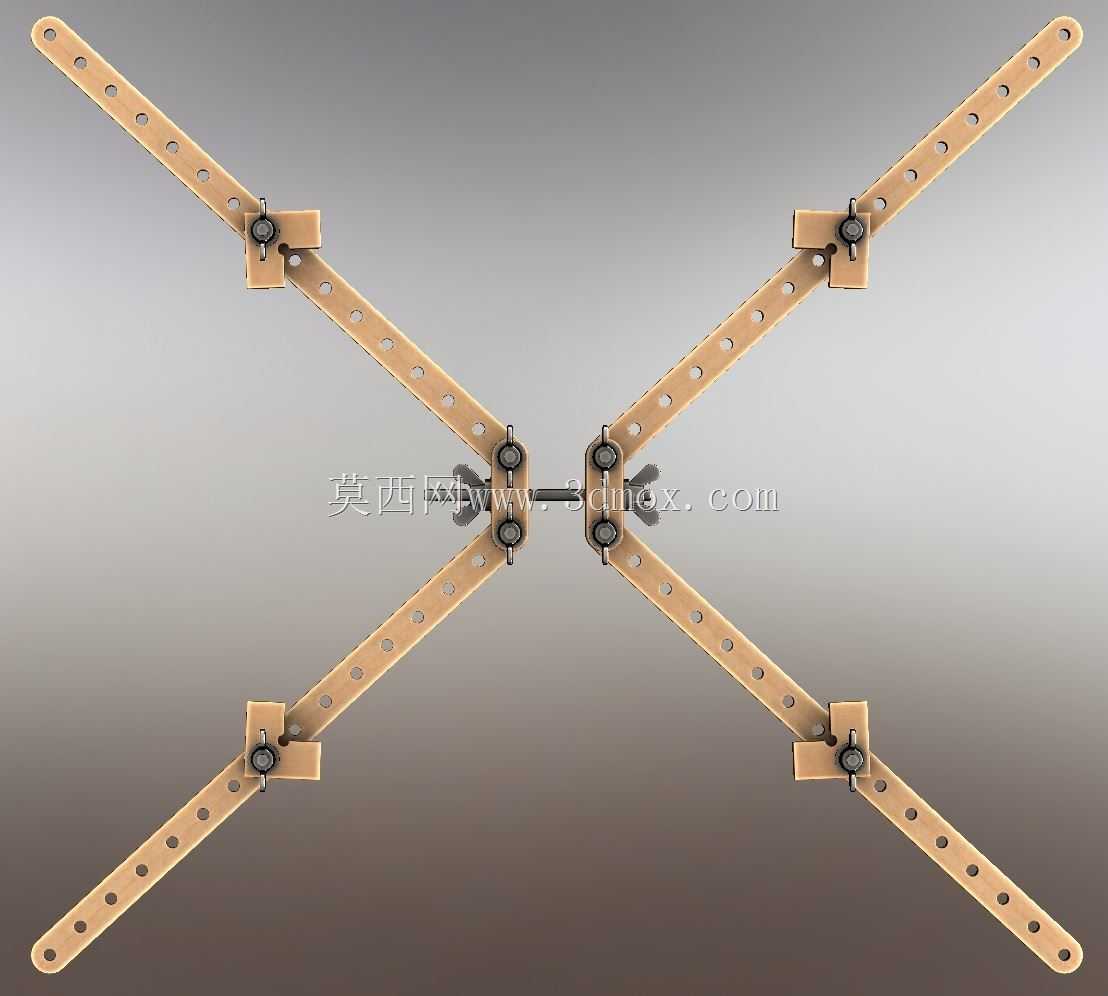

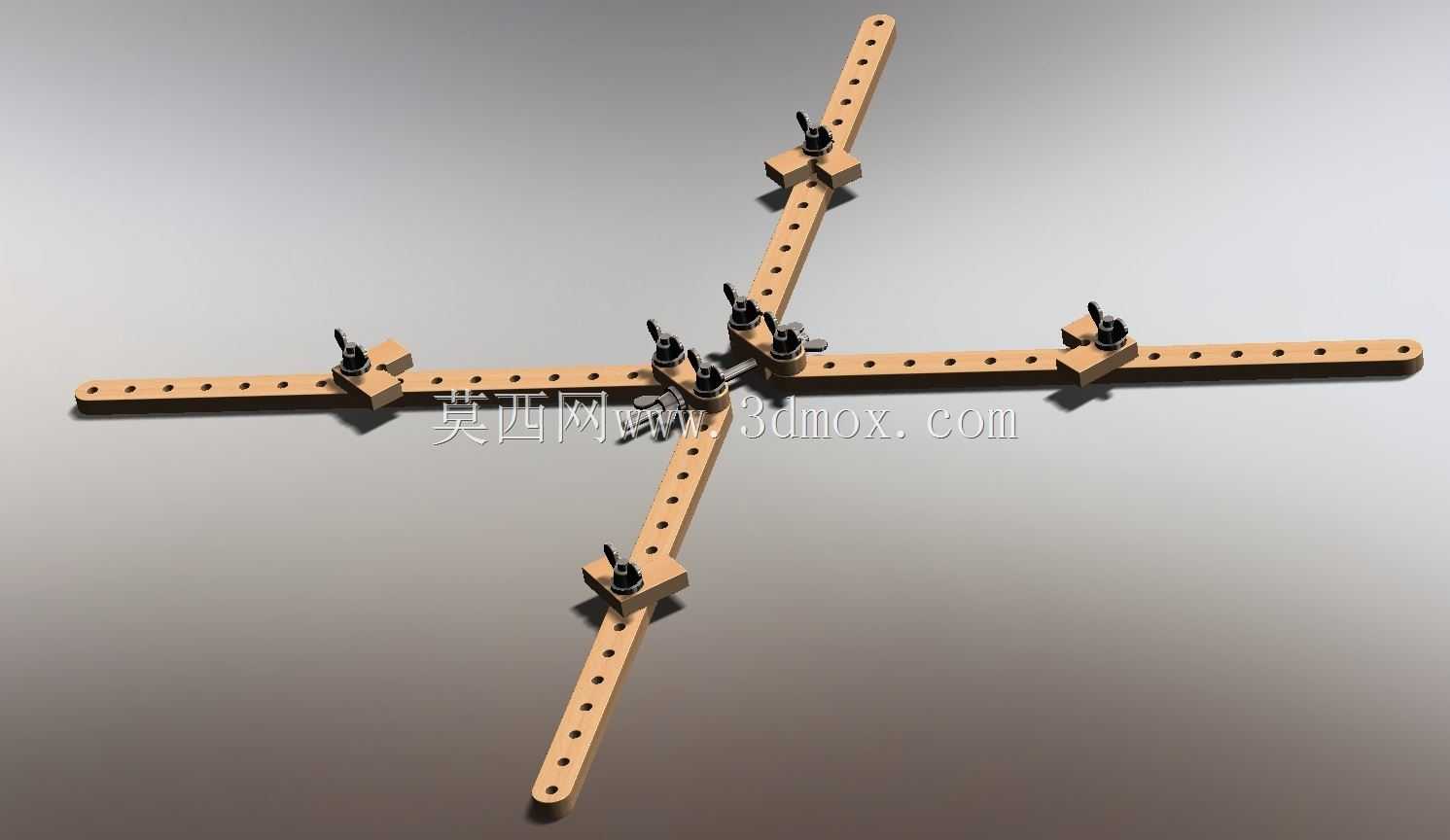

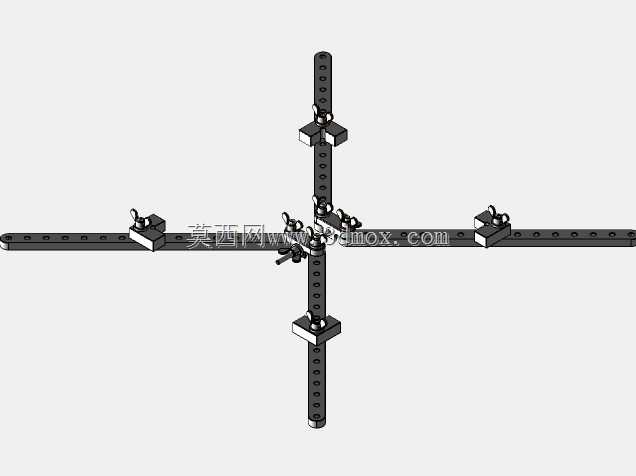

　　在木质画框、相框类产品的小批量生产及手工制作场景中，框条45度切角的对接粘接一直是影响成品精度的核心工序，传统手工对接常出现角缝错位、直角偏差、粘接施压不均导致的开缝问题，这款直角框架夹持工装正是针对该工序痛点设计的定位夹紧辅具。整套工装采用十字交叉的四向可调臂结构，四条臂身沿中心呈90度均匀排布，每条臂上加工有等间距的调节孔位，可根据待加工画框的外轮廓尺寸灵活调整夹持滑块的固定位置，适配不同边长规格的方形、矩形框体粘接作业，臂身采用平直的长条型材结构，基准面经过铣平处理，能为框条提供可靠的平直定位依托。每个夹持滑块上配套有可调节的压紧螺栓，使用时需注意螺栓的旋入行程要预留足够的活动余量，避免锁死过紧导致框条无法微调对位，

　　当四个方向的框条分别靠紧臂身基准面、切角端在中心位置对接后，逐步旋紧各滑块上的压紧螺栓，即可让框条在自然受力状态下保持精准的直角形态，不会出现单侧施压过大导致的框体变形问题。工装的中心区域预留了足够的操作空间，方便作业人员在对接位置涂抹木工胶后微调框条位置，确保45度切角完全贴合，不会出现错位台阶。从安装边界来看，整套工装可直接放置在常规木工工作台面上使用，无需额外固定安装，臂身的调节范围覆盖了从小型装饰相框到中型装饰画框的常用尺寸，夹持滑块的高度适配常规厚度的实木、密度板框条，压紧端采用平头接触设计，不会在框条表面压出明显凹痕。不同于固定式的画框定型模具，这款可调式夹持工装无需根据框体尺寸单独开模，

　　单套工装即可覆盖多规格产品的粘接定位需求，在降低工装制作成本的同时，也能减少不同规格产品切换时的工装更换时间，尤其适合定制类画框加工、手工木艺创作等多品种小批量的作业场景。设计时充分考虑了手工操作的便利性，所有调节部位均无需专用工具即可手动操作，臂身的孔位间距经过优化，调整滑块位置时无需反复测量，即可快速定位到对应尺寸的夹持位置，有效提升粘接工序的作业效率，同时能稳定保证成品框体的直角精度，减少后续打磨、校正的返工工作量。
