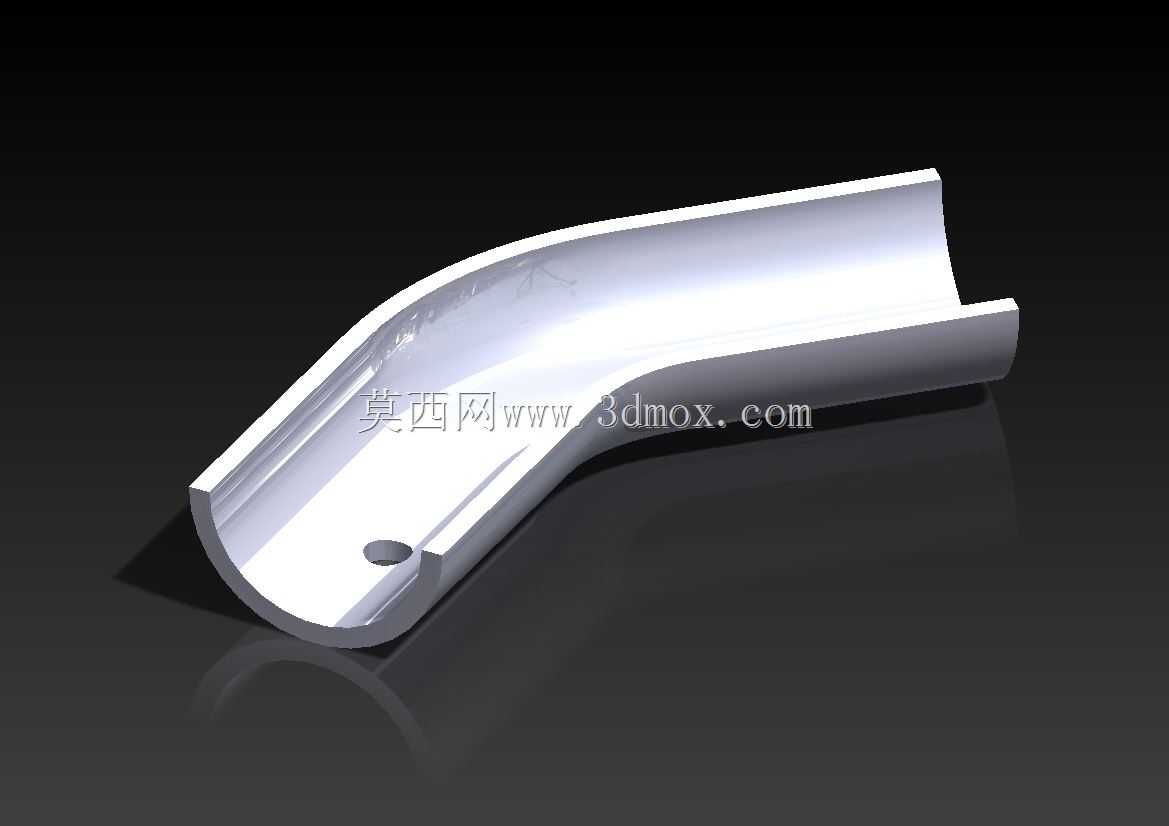

外径32mm铝管连接用45度弯管半体结构

　　在低压流体输送、小型气动回路、设备冷却管路布设场景中，常遇到需要小角度转向的管路排布需求，尤其是采用外径32mm薄壁铝管作为输送载体的场景，整段弯管加工存在回弹难控制、内壁流阻不均的问题，两件式拼接的弯管结构就成了兼顾加工成本与装配效率的优选方案。这款45度弯管半体，是整套拼接弯管的其中一半构件，主要适配外径32mm的标准铝管连接作业，使用时两个对称半体扣合在待连接的铝管端部，配合密封件与紧固件即可完成45度转向的管路对接，相比整段煨弯的弯管，这种分体结构不需要复杂的弯管设备，小批量生产时仅需常规铣削、冲压工艺即可成型，加工门槛更低。从结构设计来看，半体的内弧面完全贴合32mm铝管的外圆柱面，弯折段的曲率经过反复校核，

　　既保证45度转向角度的精准度，又避免弯折处流道截面突变造成的流体阻力激增，半体边缘预留的定位凸台与安装孔位，能在两个半体扣合时实现快速对位，不需要额外的工装夹持即可完成紧固件装配，大幅降低现场安装的操作难度。安装边界方面，该弯管半体扣合后形成的完整弯管，两端的直管段长度预留了足够的管箍安装空间，不会因为弯折段距离管口过近导致紧固件无法锁紧，弯折处的外轮廓做了圆角过渡，避免安装过程中锐边划伤操作人员或者损坏相邻的管路保护层。实际应用中，这种分体式弯管尤其适合设备后期改造的管路加装场景，不需要将原有铝管完全截断拆卸，仅需在需要转向的位置固定两个半体即可完成转向调整，在小型自动化设备的冷却水路、车间低压压缩空气分支管路、

　　轻型物料气力输送支管等场景中都有广泛应用。设计过程中重点考量了铝管的装配公差，半体内腔的直径尺寸预留了合理的密封件容纳空间，既不会因为尺寸过紧导致铝管无法插入，也不会因为间隙过大造成管路泄漏，半体上的定位小孔还可以作为防转销的安装位，避免管路受流体冲击时两个半体发生错位，长期使用也能保持连接的可靠性。
