直角框架夹持工装结构设计方案

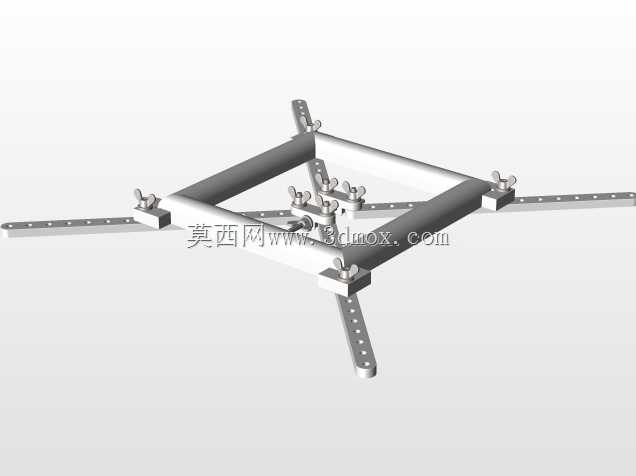

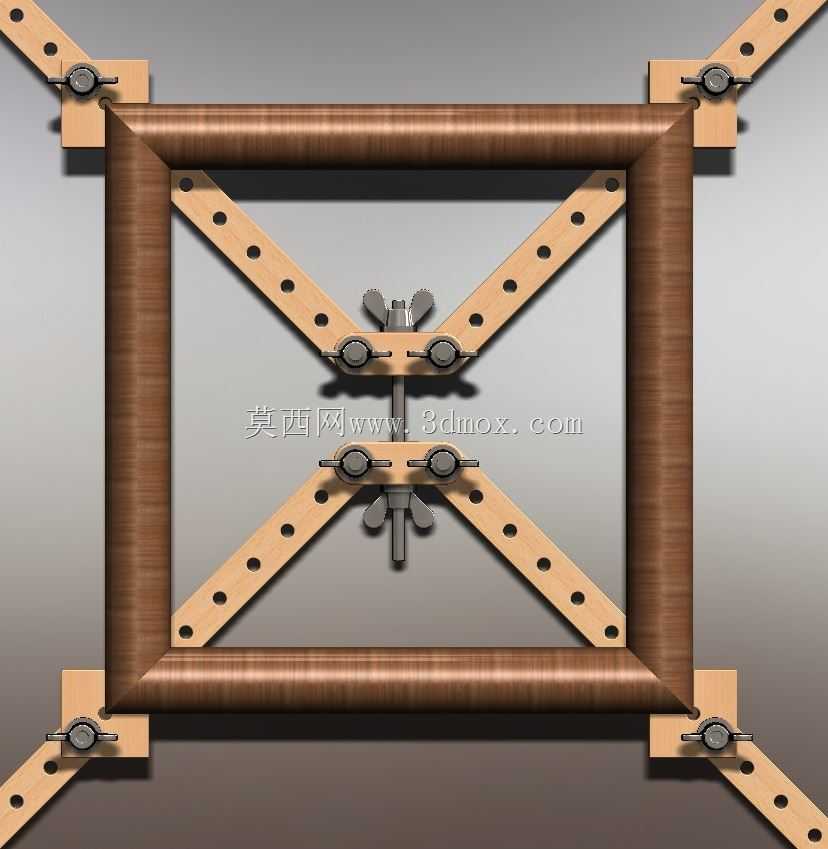

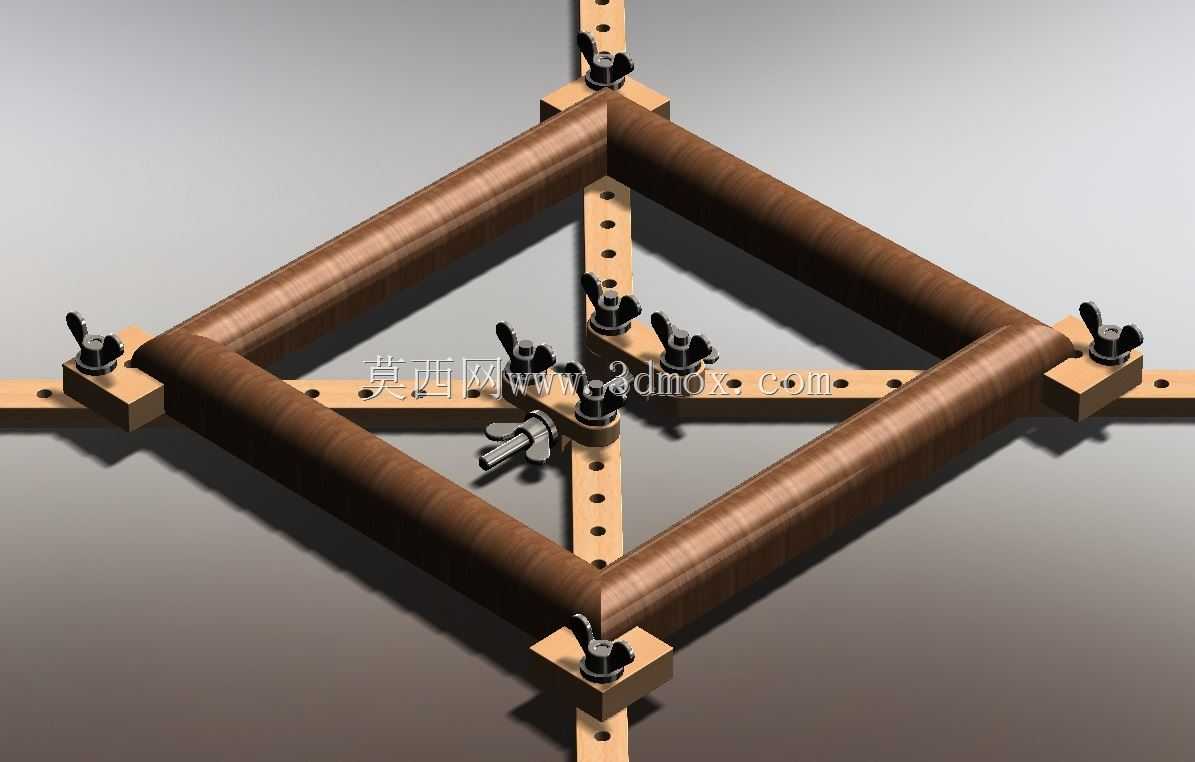

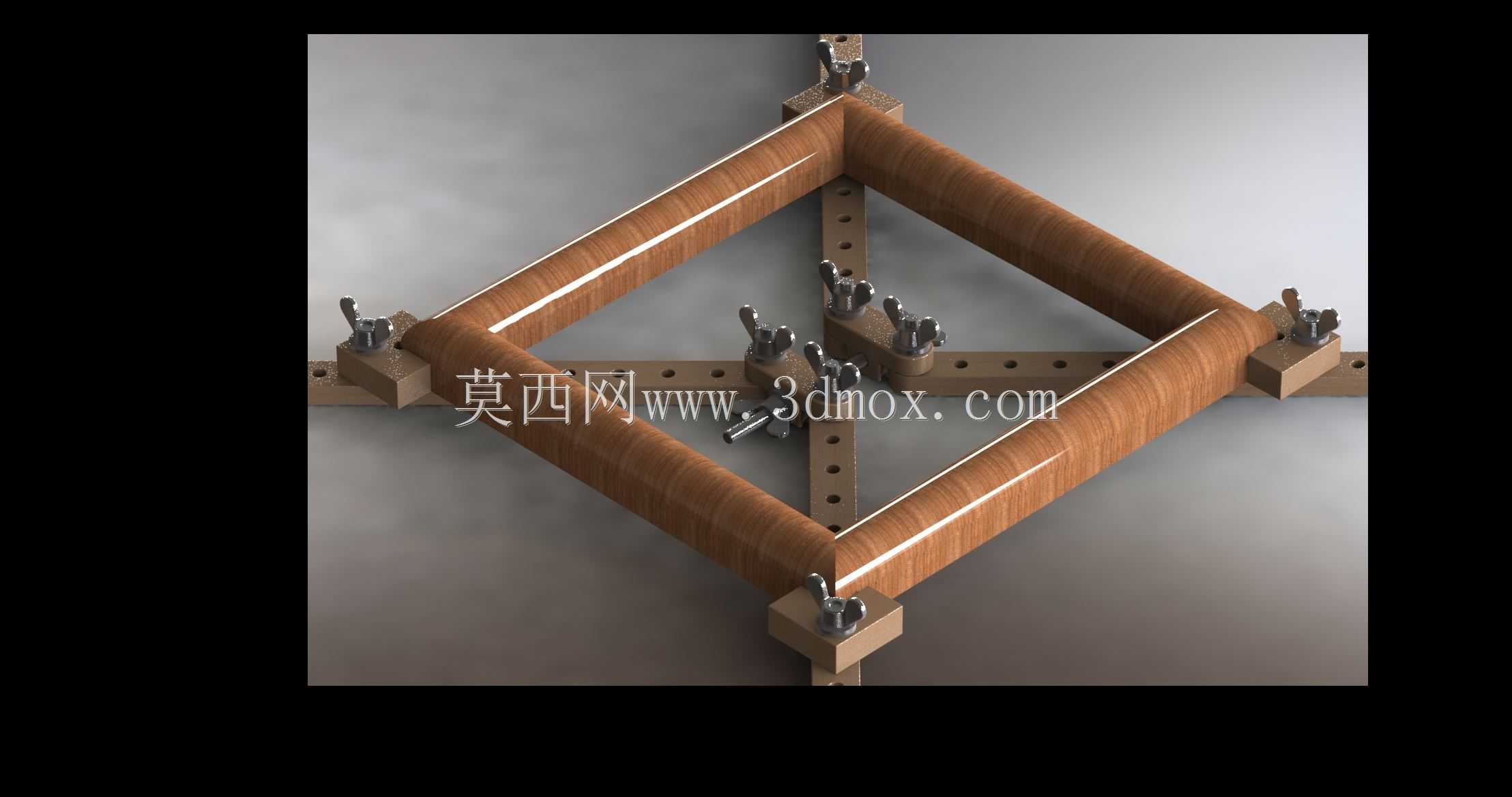

　　在方管框架类工件的焊接、组对、胶接加工场景中，这类直角框架夹持结构是车间现场常用的定位工装，区别于通用台虎钳的单点夹持逻辑，它针对矩形框架的四个角点做同步定位设计，能有效规避组对过程中框架出现的对角线偏差、直角角度超差问题。整套夹持结构采用模块化拼接思路，四个角部的夹持基座为通用标准块，基座上预制了等间距排列的定位孔，可根据待加工框架的边长尺寸，灵活调整相邻两个角座之间的跨距，适配不同外轮廓尺寸的方形框架工件，调整到位后通过基座底部的锁紧件与工作台面完成固定，无需针对单一规格框架做专用工装定制，能覆盖小批量多规格框架类工件的组对加工需求。每个角部夹持单元都配置了独立的顶紧螺栓组件，螺栓端部做了防滑压头设计，压合面贴合方管的外侧壁，

　　旋紧螺栓时可从两个垂直方向同时对方管端部施加夹紧力，保证方管拼接处的直角贴合度，避免焊接或粘接过程中工件出现移位。中间的十字连接撑杆为可伸缩调节结构，撑杆两端分别与对应侧的角座连接，在夹持大尺寸框架时，撑杆可抵消角座受夹紧力产生的外倾变形，保证四个角座始终保持垂直定位状态，不会因夹紧力过大导致角座偏斜，影响框架的组对精度。从安装边界来看，整套工装完全平铺于工作台面安装，无向上凸起的超高结构，不会干涉焊枪、点胶头等加工工具的走刀路径，角座的高度设计与常规方管的夹持高度匹配，压头位置刚好作用于方管侧壁的中心区域，不会压到方管的端面拼接缝，也不会在工件表面留下过深的压痕。这套结构的设计没有采用复杂的气动或液压夹紧元件，

　　全部采用机械螺纹夹紧的方式，维护成本极低，车间操作人员无需经过专门培训即可快速完成尺寸调整与工件装夹，在钣金框架加工、木结构框架组对、型材框架预拼装等场景中都能适用，相比传统的人工划线定位、辅助块顶紧的组对方式，能大幅缩短框架类工件的装夹找正时间，同时稳定保证框架的形位公差，减少后续校正工序的工作量。在实际使用中，针对不同壁厚的型材，还可通过更换不同厚度的压头垫片来调整夹紧行程，避免薄壁型材被夹变形，基座上的定位孔采用通用孔距设计，可与车间现有工作台的T型槽、定位孔系兼容，无需额外做安装面的改造，适配性较强。
