自行车把立Octagon款三维结构设计

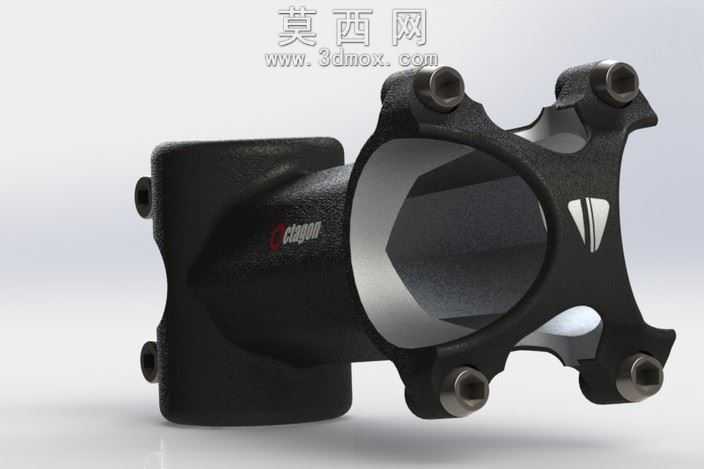

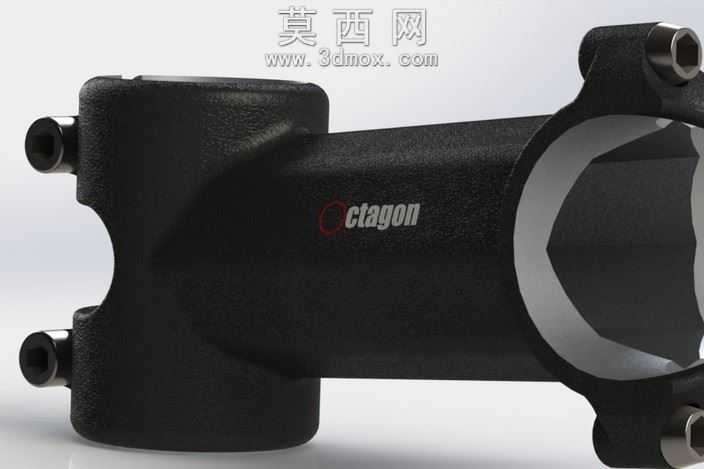

本作品为自行车把立的三维设计模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于自行车把组与前叉舵管的装配标准确定核心尺寸基准：适配31.8mm直径的车把夹持口径、80/90mm可选的把立长度、适配标准舵管的抱紧结构尺寸，建模过程中优先完成主体基体的拉伸成型，对主体的过渡曲面做连续曲率倒圆角处理，避免应力集中的同时优化外观质感。针对抱紧结构做单独的特征拆分：车把端采用对锁式抱紧开口设计，预留合理的螺栓装配间隙，舵管端采用多螺丝锁紧的抱紧结构，分别绘制螺丝孔、沉头位的精准特征，保证装配时螺丝可以完全沉合不外露突兀。渲染阶段采用哑光磨砂黑色硬质塑料搭配金属嵌件的材质方案，主体表面添加细微的颗粒质感模拟锻造铝合金喷塑后的触感，锁紧螺丝采用抛光不锈钢材质，添加真实的金属反光与边缘倒角高光，在主体侧面添加Octagon品牌标识的浮雕特征，通过凹凸贴图模拟丝印logo的轻微凸起质感。结构设计上充分考虑骑行受力需求，主体做等壁厚优化，在受力集中的抱紧连接位置做局部加厚处理，过渡区域做流线型收窄，在保证结构强度的前提下尽可能降低零件重量，所有装配位置均预留标准公差，保证模型可直接导出用于工程图生产或3D打印验证。设计过程中反复校核把立的安装角度、夹持力分布，避免出现夹持滑脱、应力断裂的风险，整体模型特征树逻辑清晰，所有尺寸均可参数化调整，可快速修改长度、口径适配不同规格的自行车装配需求，渲染输出的效果图还原了产品实物的哑光黑质感，金属件与塑料主体的材质区分明确，光影过渡自然，能够直观展示产品的外观细节与结构特征。
