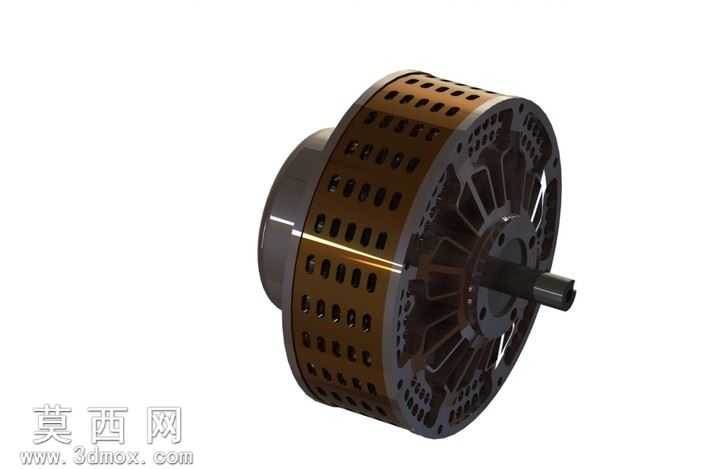

agni b95r电动发动机三维结构设计

本作品为agni b95r电动发动机的三维数字化模型，建模过程依托SolidWorks平台完成全参数化构建，完整还原了该款电动动力核心的全部结构细节。建模阶段首先从核心的输出轴部件开始绘制，通过旋转凸台命令生成轴体基础形态，精准绘制轴肩、键槽等装配定位结构，保证后续部件装配的同轴度公差符合实际产品的设计要求。随后进行转子总成的建模，针对转子外壳的密集散热孔结构，采用线性阵列配合圆周阵列的组合命令完成排布，既保证了散热孔的间距均匀一致，也还原了外壳表面的镂空通风设计，外壳的曲面过渡部分通过放样凸台命令实现，保证筒状壳体与端盖衔接处的曲面顺滑无棱角。端盖部分的辐条状支撑结构，通过草图绘制单根辐条轮廓后执行圆周阵列生成，精准还原了端盖的轻量化镂空设计，同时还原了端盖上的安装定位孔位，保证与壳体、轴承位的装配匹配度。定子与内部绕组部分的建模，通过分层绘制绕组轮廓后叠加生成，还原了内部电磁结构的排布形态，轴承位、密封槽等细节结构也逐一进行了还原，保证整个模型的装配关系完全符合真实电动发动机的机械结构逻辑。材质渲染阶段，为外壳部分赋予了哑光深棕金属材质，添加了细微的磨砂质感与金属反光效果，还原金属壳体的真实质感；输出轴部分赋予亮面镀铬钢材材质，突出机加工金属件的高光反射特性；端盖部分采用深灰哑光金属材质，区分不同部件的材质差异；渲染过程中添加了柔和的环境光与定向光源，突出壳体散热孔的镂空层次感与结构光影，让整个模型的视觉呈现更具真实感。整个建模过程遵循从核心部件到外围结构的设计思路，每一个部件的尺寸比例都参考真实产品的结构比例进行设定，所有装配部位都添加了对应的配合约束，可直接用于装配干涉检查、结构原理演示等场景，完整呈现了这款电动发动机的结构特点与设计细节，能够直观展现电动动力装置的内部构造与外部形态特征。
