22把手径向制动泵结构设计

　　这套径向制动泵结构在两轮车制动系统里属于直接决定制动手感与制动响应的核心执行部件，常见于中小排量摩托车、电动两轮车以及高性能自行车的盘式制动回路中，安装位置通常布置在车把右端，骑手捏动制动手把时，杠杆端的推力直接作用在泵体内部的活塞组件上，将手施加的机械推力转化为制动管路内的液压压力，高压制动液顺着油管输送至下游卡钳，推动卡钳活塞夹紧制动盘，最终完成车轮减速动作。

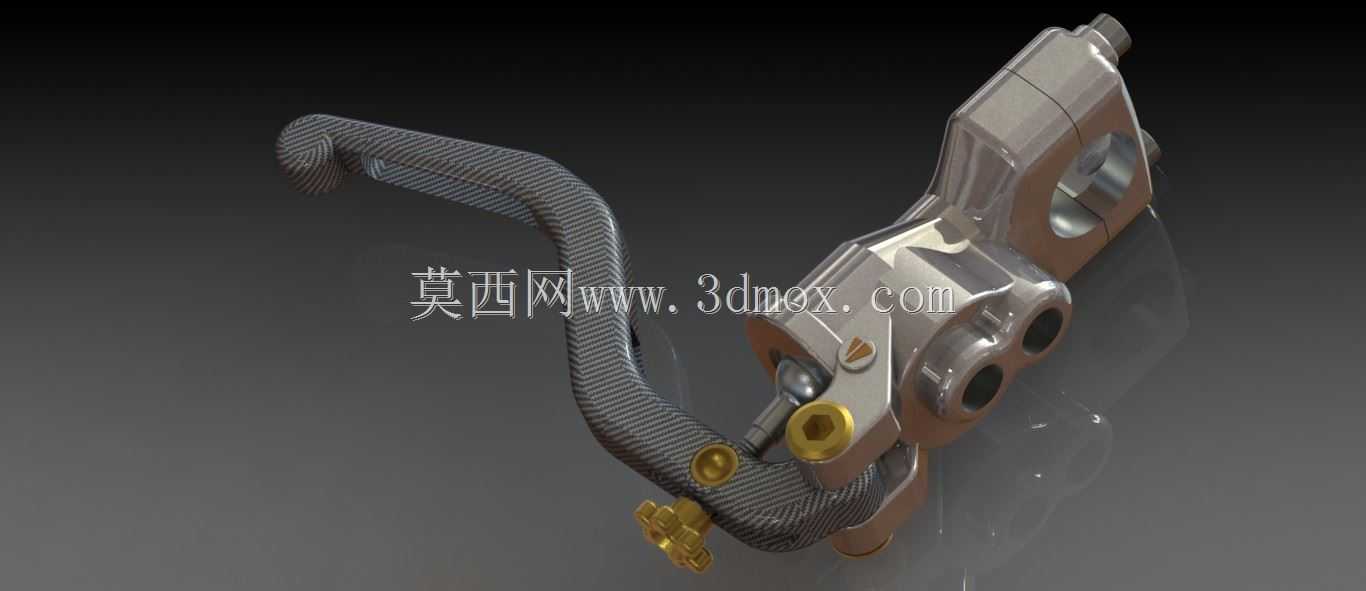

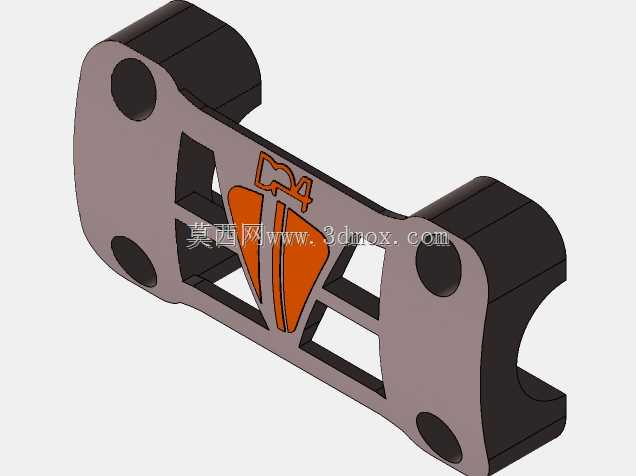

　　从实际装车边界来看，这类径向布置的制动泵和传统侧置制动泵的核心差异，在于活塞的运动轴线和手把捏合的施力方向近乎同轴，力传递路径上的转向损耗更小，同等手掌握力下能够输出更高的管路液压，制动初段的虚位也更容易控制。建模过程中首先要锁定的就是车把安装夹环的内孔尺寸，常规适配管径集中在22mm这个通用规格，夹环的开合槽宽度、紧固螺栓的孔位间距都要和市面通用车把的安装公差匹配，夹环内壁还需要预留细微的防滑纹路位置，避免长期颠簸工况下泵体绕车把发生转动偏移。

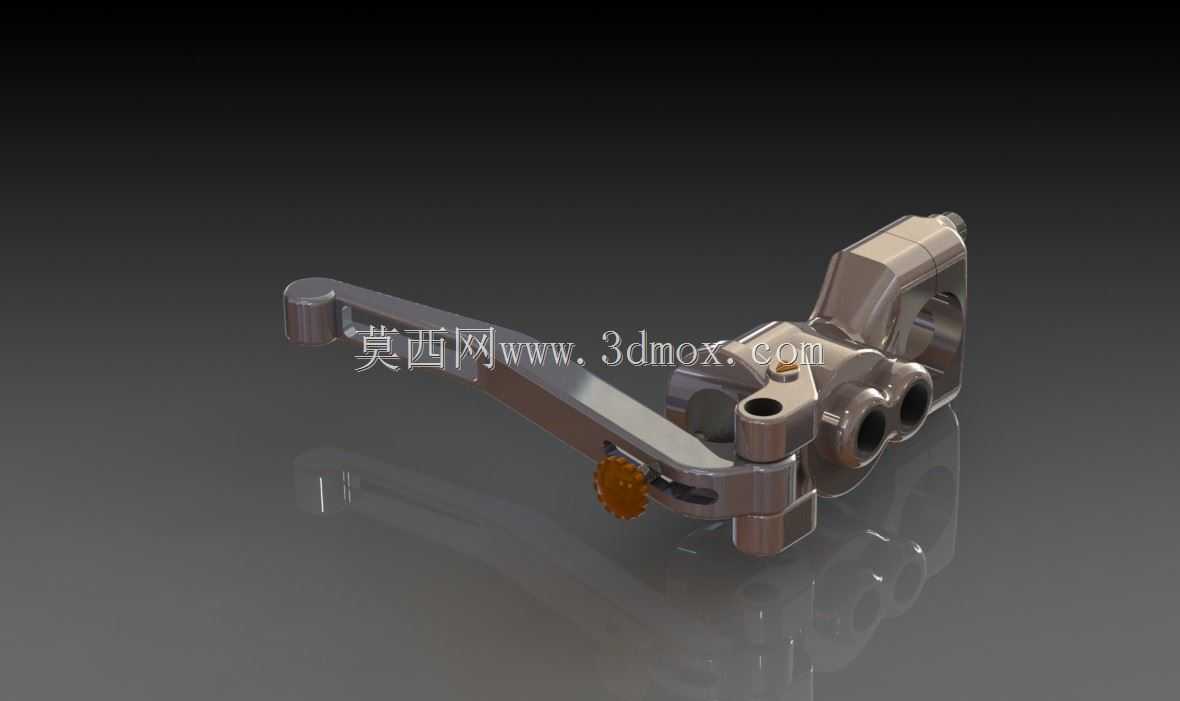

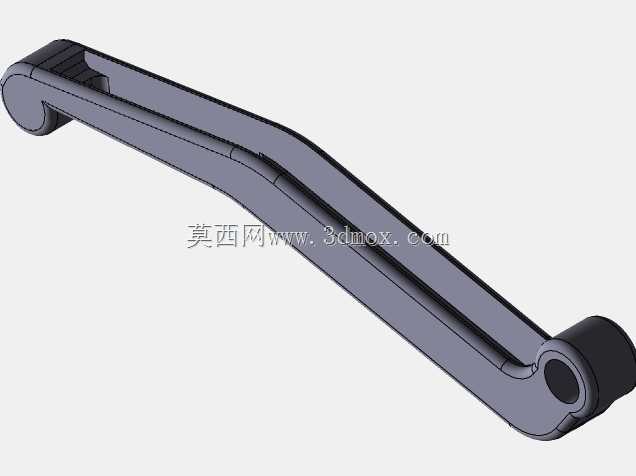

　　泵体本体的流道设计是整个结构的核心，内部的主活塞腔要和储油腔之间布置合理的补偿孔与回油孔，当制动片长期磨损出现间隙变大的情况时，储油腔内的制动液可以通过补偿孔及时补充到活塞腔里，避免制动管路进入空气出现刹车发软的问题；活塞外周的密封件沟槽尺寸要严格对应橡胶密封圈的线径，沟槽的侧壁粗糙度、倒角角度都要在建模时明确标注，既不能因为沟槽过紧导致密封圈运动时卡滞，也不能因为间隙过大出现高压油液渗漏。外露的手把杠杆采用弯折式钣金/锻铝造型，杠杆根部的铰接孔要和泵体上的铰接支柱同轴度对齐，铰接位置的衬套壁厚要预留磨损余量，杠杆和活塞顶杆接触的端头做成圆弧接触面，捏合过程中接触点可以平滑滑移，不会出现硬点卡滞。

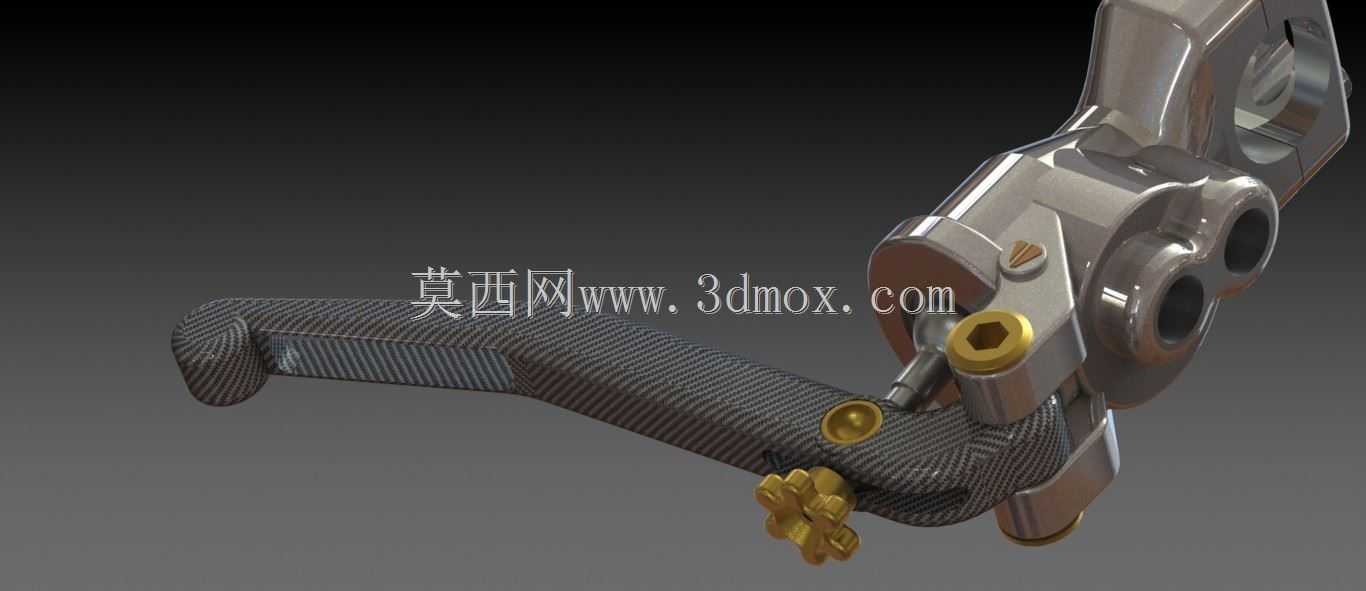

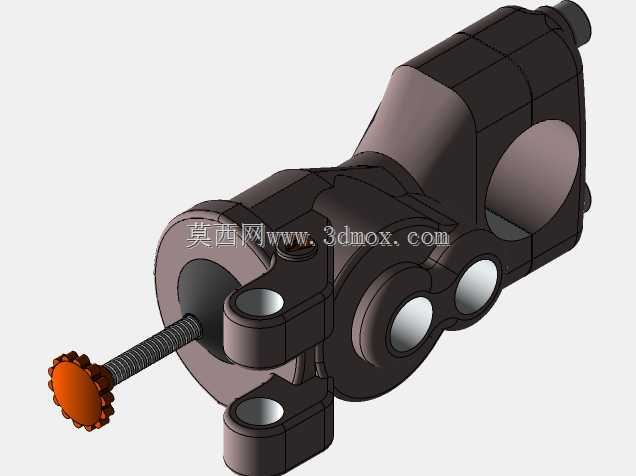

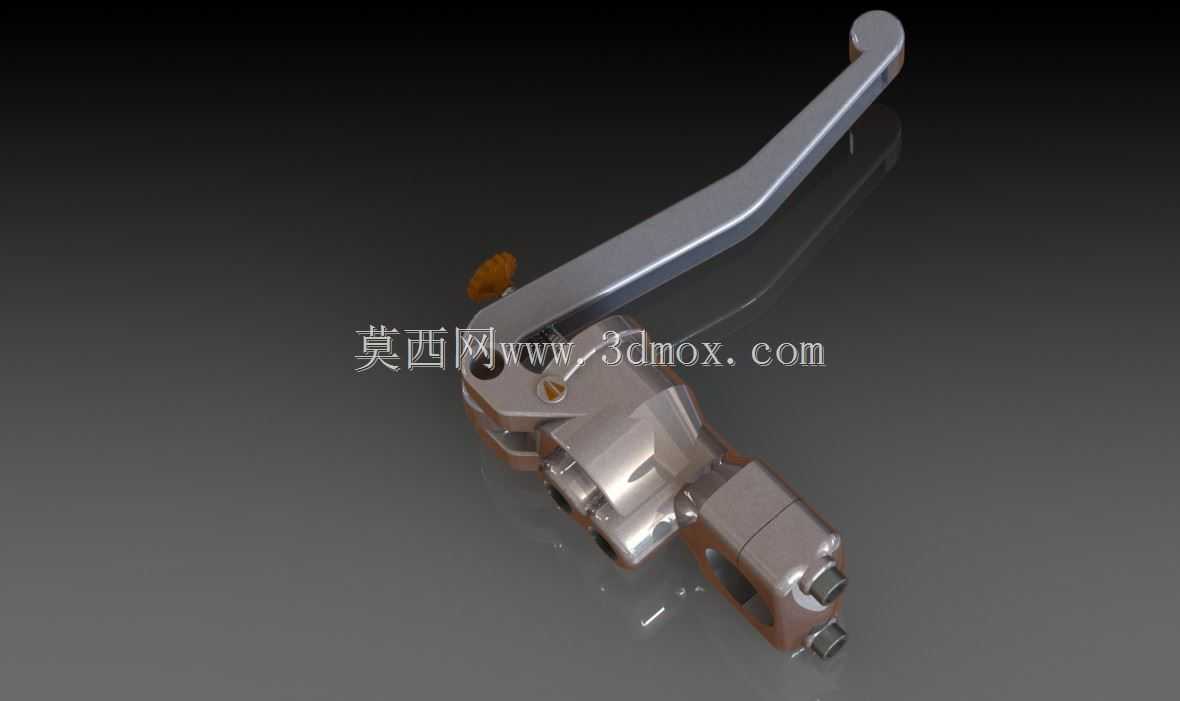

　　储油腔的布置在这套结构里和泵体做成了集成式结构，腔体内的油液容量要覆盖制动片全磨损周期的液位变化，油腔上方的观察窗位置要朝向骑手日常骑行的可视角度，不用拆解部件就能快速判断制动液剩余量。泵体上还预留了油管接头的安装螺纹孔，螺纹规格适配通用的制动油管接头，接头端面的密封锥面角度要和标准油管接头完全贴合，避免高压工况下出现渗漏。侧面的调节旋钮结构用来调整手把和泵体之间的初始间隙，适配不同手掌大小的骑手使用习惯，旋钮的档位卡槽要做定位凸起，调节到位后不会因为车辆振动自行移位。

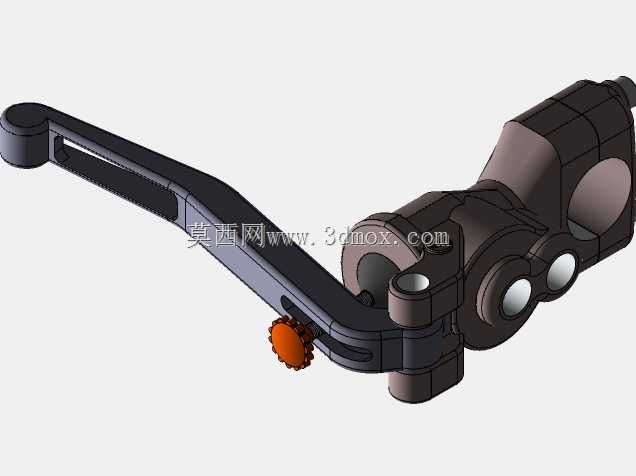

　　在整车装配的空间校核环节，建模时需要同步验证手把全行程捏合、松开的整个运动包络，杠杆在最大捏合位置不能和车把上的油门转把、控制开关壳体发生运动干涉，泵体整体向外探出的宽度不能超出车把端部的护弓边界，车辆发生倾倒时可以优先让护弓接触地面，避免制动泵杠杆直接受撞击断裂。泵体上的多个安装孔位、减重凹槽都在保证结构强度的前提下做了轻量化处理，既控制整体重量，也让铸造/机加工过程中的壁厚保持均匀，减少热处理环节出现变形的概率。整套结构的所有配合面、运动件行程、流体通路都在三维模型里完成了完整的干涉校验，能够直接用于制动系统的选型匹配、结构优化以及样机试制参考。
