布伦博tdrive浮动式通风制动盘设计

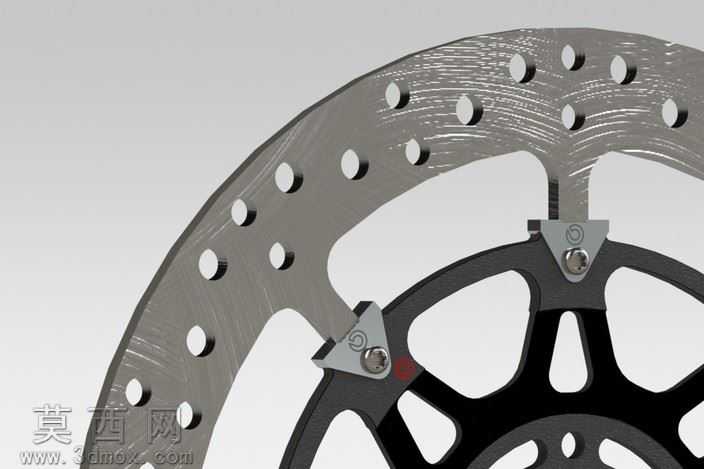

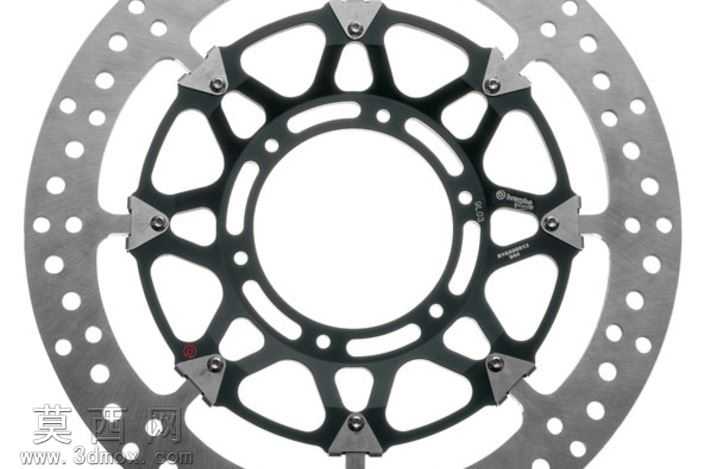

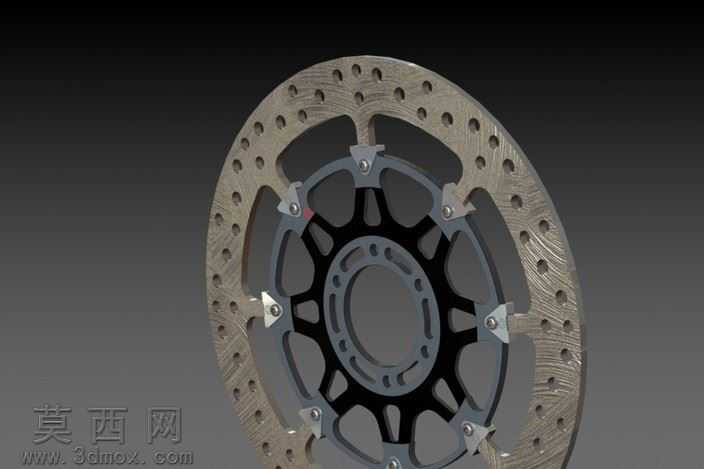

本作品为布伦博tdrive规格320尺寸浮动制动盘的三维建模设计，建模过程依托SolidWorks平台完成，整体采用自顶向下的装配设计思路，先完成中心花键毂与外摩擦盘的基准定位，再逐一构建连接浮动扣、散热孔、安装孔等细节结构，保证各部件装配间隙符合实际产品的公差要求。模型渲染阶段采用多材质分层赋予方案：外摩擦盘主体采用铸钢材质，表面做钻孔纹理与磨损质感的材质贴图，还原通风制动盘长期使用后的金属肌理，摩擦面上的散热孔采用圆周阵列特征生成，所有孔位做倒角处理避免应力集中，孔的排布经过散热效率优化，沿摩擦环周向均匀分布，兼顾制动过程的热量散出与结构强度。中心连接毂采用轻量化铝合金材质，做黑色阳极氧化的材质表现，辐条部分采用镂空辐式结构，通过多段圆弧过渡的筋条连接中心安装孔与外沿浮动扣安装位，在保证连接强度的前提下尽可能降低旋转惯量，中心安装孔的花键齿形严格匹配对应轮毂的连接规格，安装孔位做沉头设计适配标准固定螺栓。浮动连接结构采用独立的扣片零件建模，每个扣片通过铆钉结构分别连接外摩擦盘与中心毂，建模时预留了合理的轴向与径向浮动间隙，还原浮动制动盘在制动受热时可自由膨胀、避免盘体变形抖动的结构特性。整体模型的装配约束完全还原实装逻辑，所有活动部件保留合理的运动自由度，摩擦盘表面的通风槽采用斜向贯通设计，建模时通过扫描切除特征生成，保证气流可在制动过程中穿过盘体带走摩擦热量，中心毂的辐条镂空处做了圆角过渡处理，消除应力集中点提升结构疲劳强度。渲染输出时采用暗调影棚环境，通过侧光打光突出金属材质的质感与结构层次，清晰展现制动盘的双层浮动结构、散热孔排布、连接扣细节等设计特征，完整还原高性能制动盘的结构设计逻辑与外观表现。
