高精度斜齿传动齿轮结构三维设计

　　在各类需要平稳动力传输的机械传动场景中，斜齿轮凭借自身啮合特性，始终是重载、高速传动工况下的核心传动部件。不同于直齿轮沿齿宽方向瞬间完成全齿啮合的接触形式，斜齿轮的轮齿沿轴向呈螺旋角排布，啮合过程中轮齿是逐步进入、逐步退出啮合区域，这种接触形式能大幅降低传动过程中的冲击、振动与运行噪音，在汽车变速器、工业减速机、机床主轴传动箱、自动化输送线驱动单元等对传动平稳性有较高要求的设备中应用极为广泛。从实际使用场景来看，这类斜齿轮既可以在平行轴传动结构中配对使用，也能通过调整螺旋角参数适配交错轴的动力传递需求，适配的工况覆盖从轻载的精密仪器传动到重载的矿山设备减速单元，不同载荷等级下仅需要调整模数、齿宽、

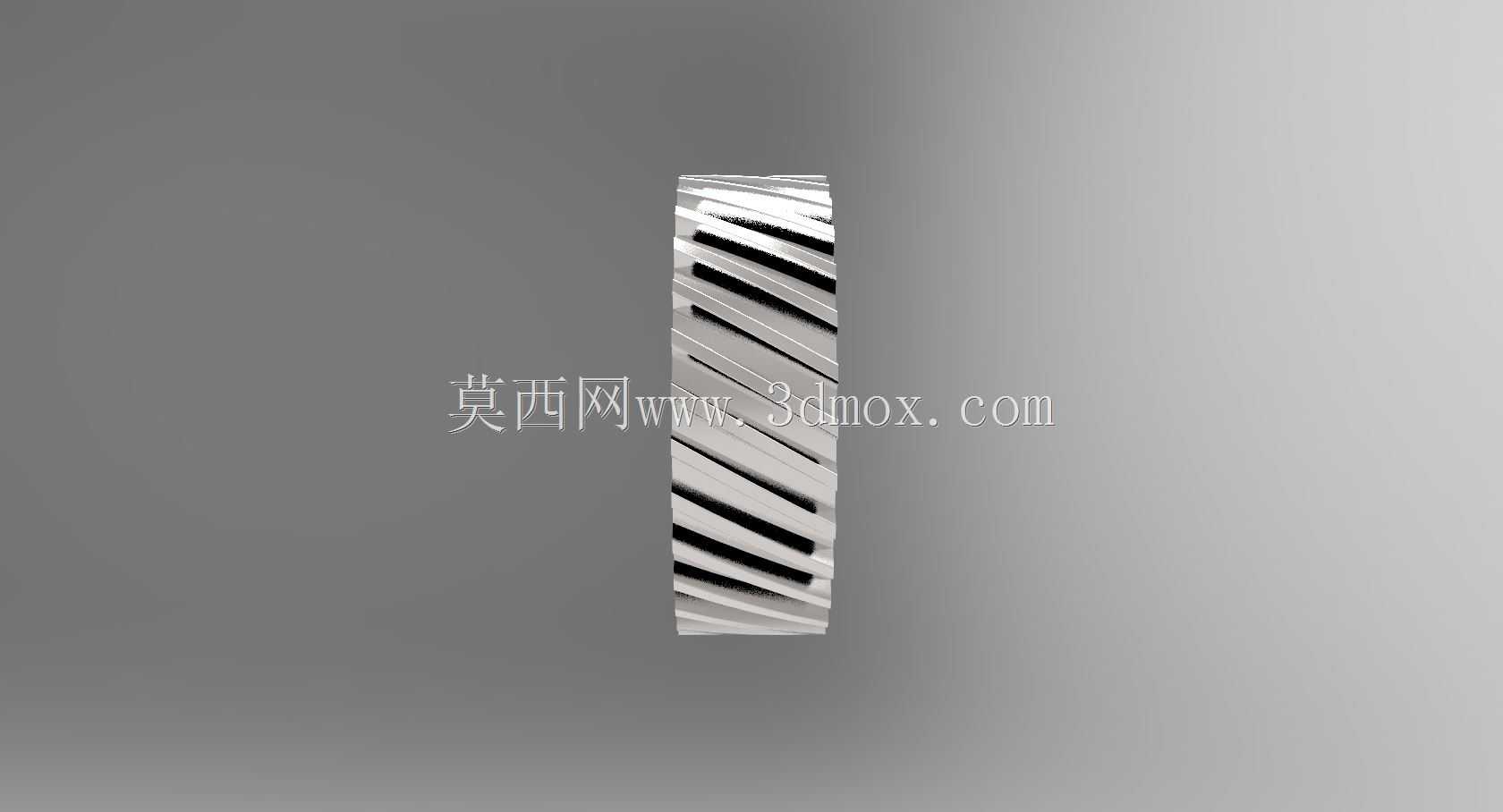

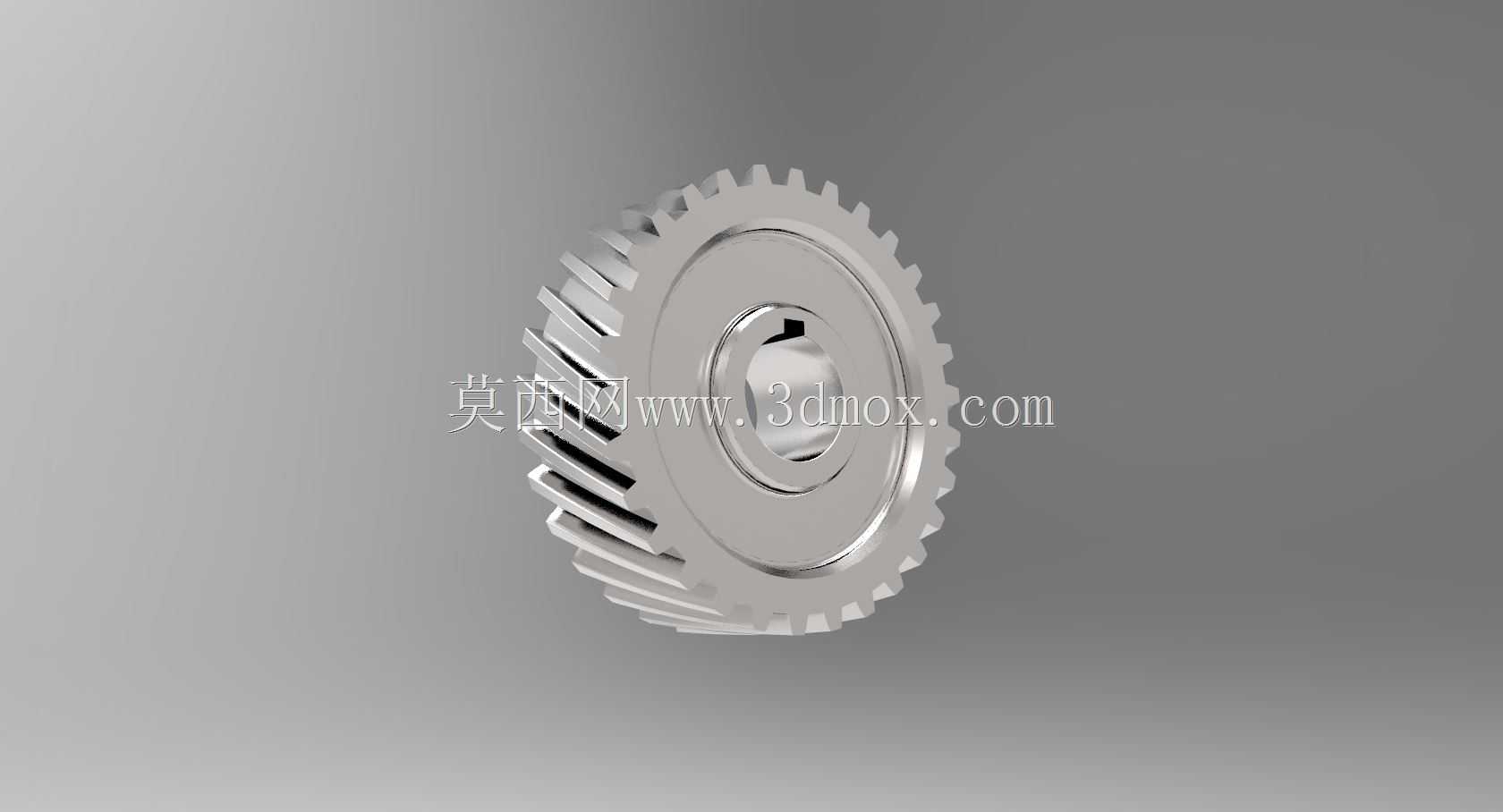

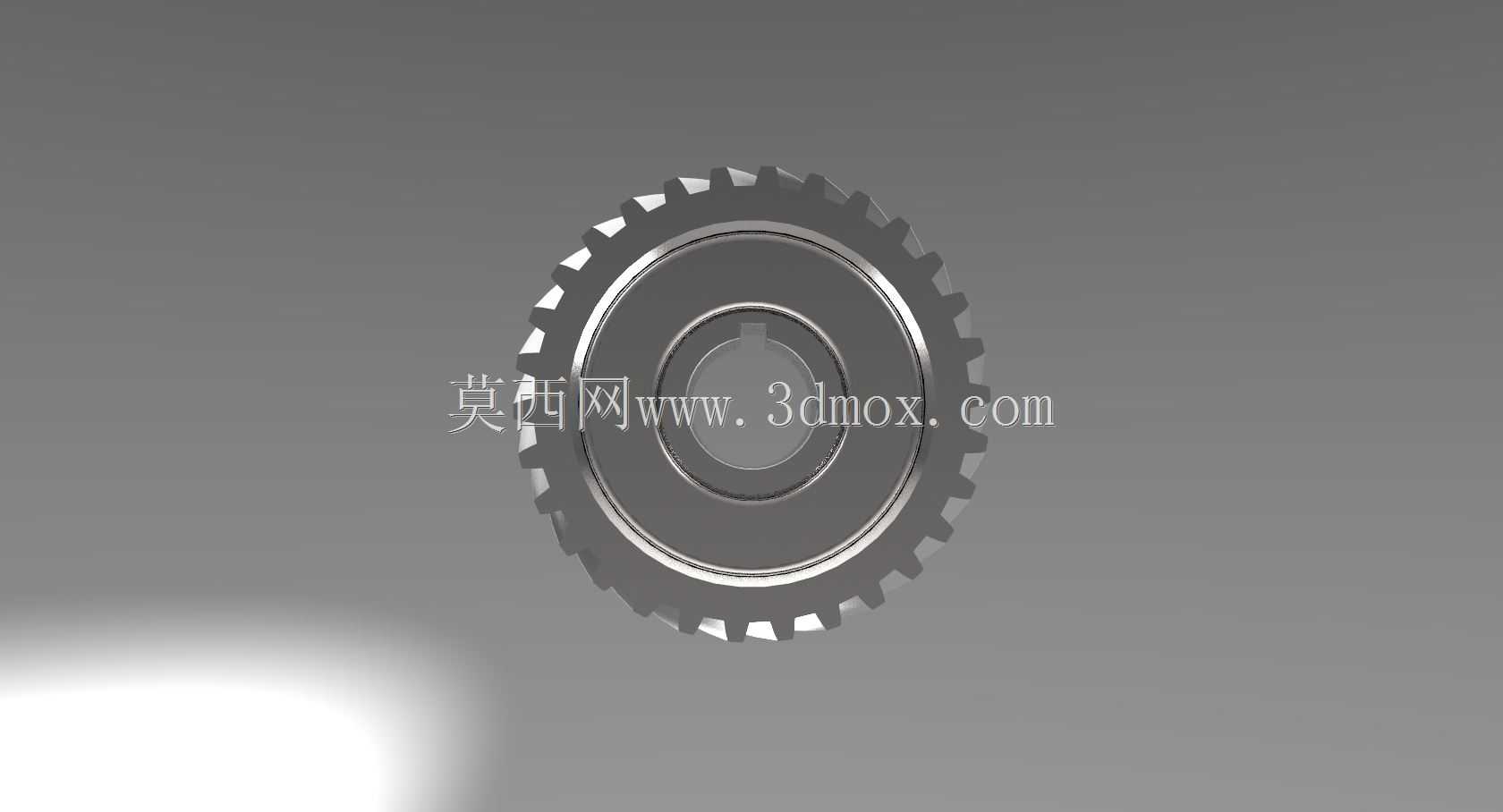

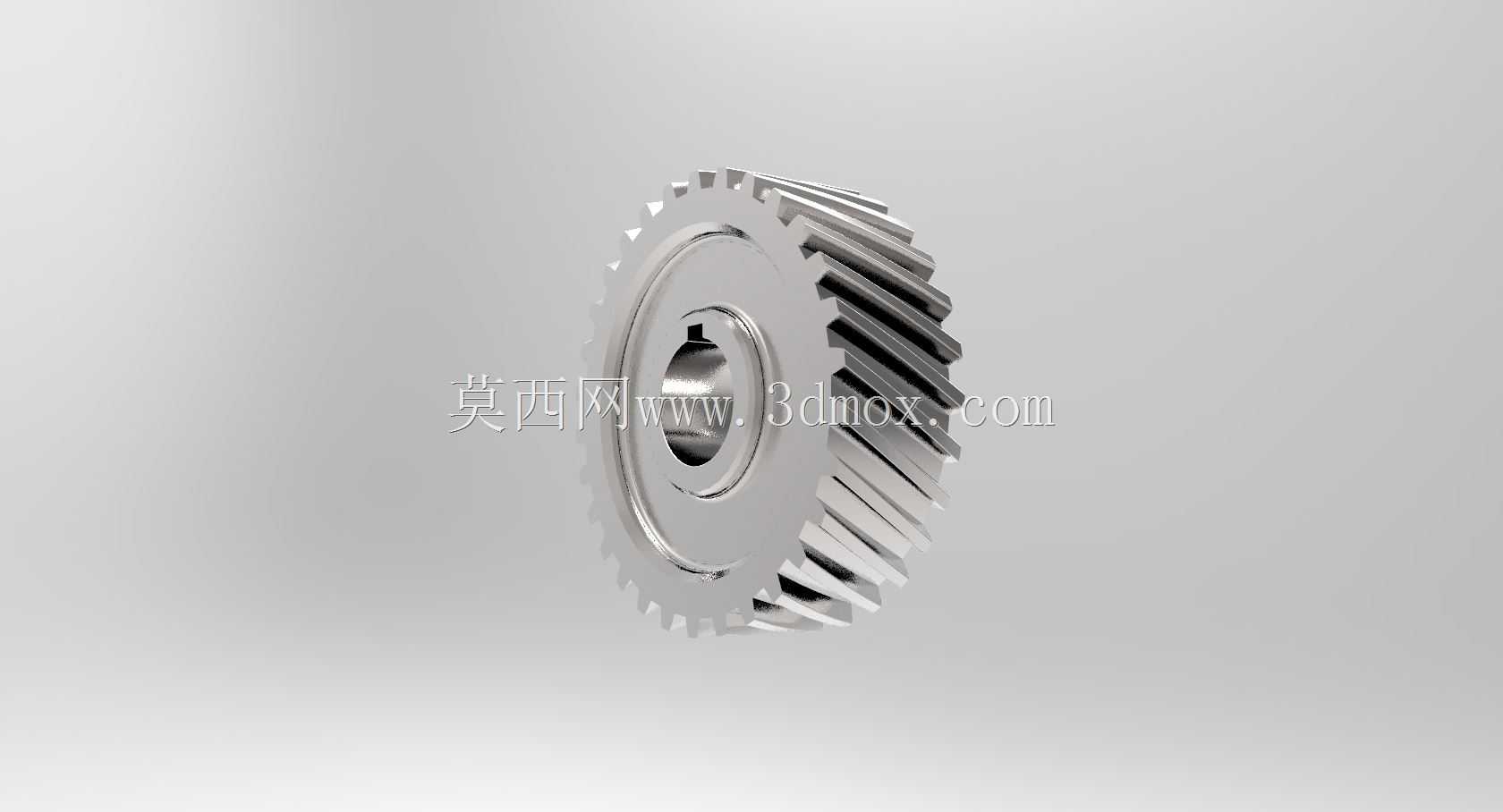

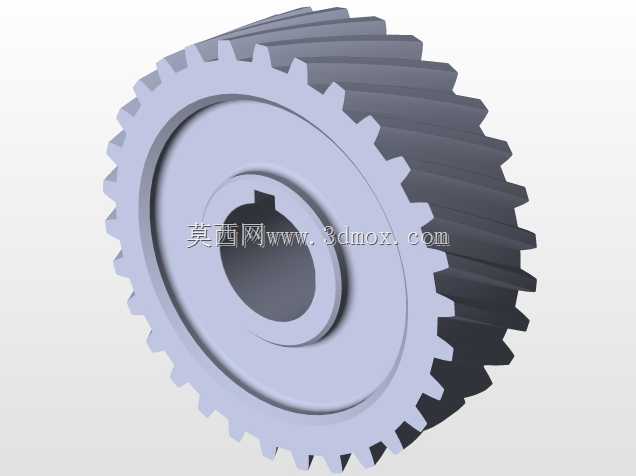

　　螺旋角以及对应热处理工艺即可满足使用要求。在结构设计层面，这款斜齿轮采用了辐板式带中心安装孔的结构形式，中心孔为带键槽的通孔设计，能够通过平键与传动轴实现周向固定，传递额定扭矩的同时避免轮齿与轴之间出现相对转动；轮缘部分的齿面经过参数化修形，齿向方向的螺旋角经过匹配计算，保证啮合过程中重合度处于合理区间，既不会因为重合度过小导致传动平稳性下降，也不会因为重合度过大造成轴向力超出轴承的承载阈值。齿根部分做了过渡圆角优化，能够有效分散齿根位置的弯曲应力，避免长期交变载荷作用下出现齿根断裂的失效问题。从安装边界来看，这款齿轮的轴向定位依靠中心孔两侧的轴肩实现，齿顶圆、齿根圆的径向尺寸经过公差匹配，

　　安装时需要保证配对齿轮的中心距偏差控制在允许公差范围内，同时要保证两轴的平行度符合装配要求，避免出现轮齿偏载导致局部磨损加剧的问题。实际装配过程中，需要根据轴向力的大小匹配对应承载能力的角接触轴承或者圆锥滚子轴承，抵消斜齿轮传动过程中产生的轴向分力，保证传动系统的运行稳定性。轮齿的精度等级适配中高速传动场景，齿面粗糙度控制在合理范围，既能够降低啮合过程中的摩擦损耗，也能减少长期运行后的齿面磨损量，延长整套传动副的使用寿命。在建模过程中，轮齿部分通过参数化齿廓生成，结合螺旋线扫掠形成完整齿形，每一个轮齿的齿距、齿厚、螺旋角偏差都控制在设计公差范围内，辐板部分的减重孔在保证整体结构强度的前提下降低了齿轮自身重量，减少高速旋转过程中的转动惯量，提升传动系统的动态响应性能。
