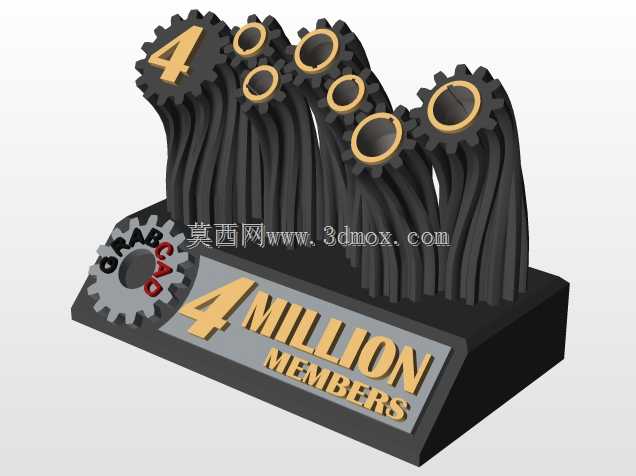

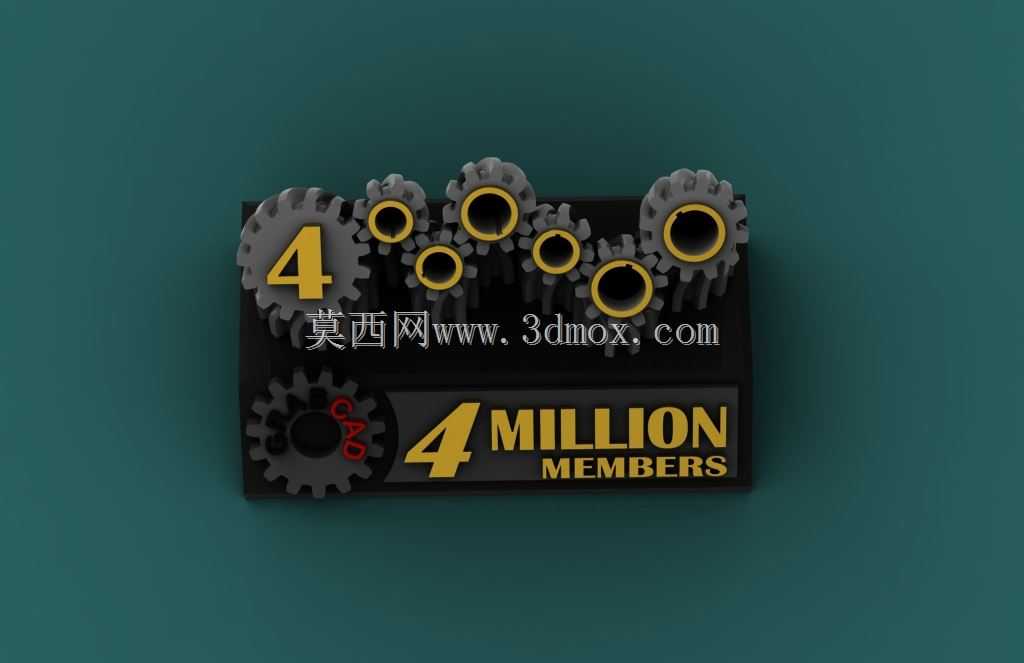

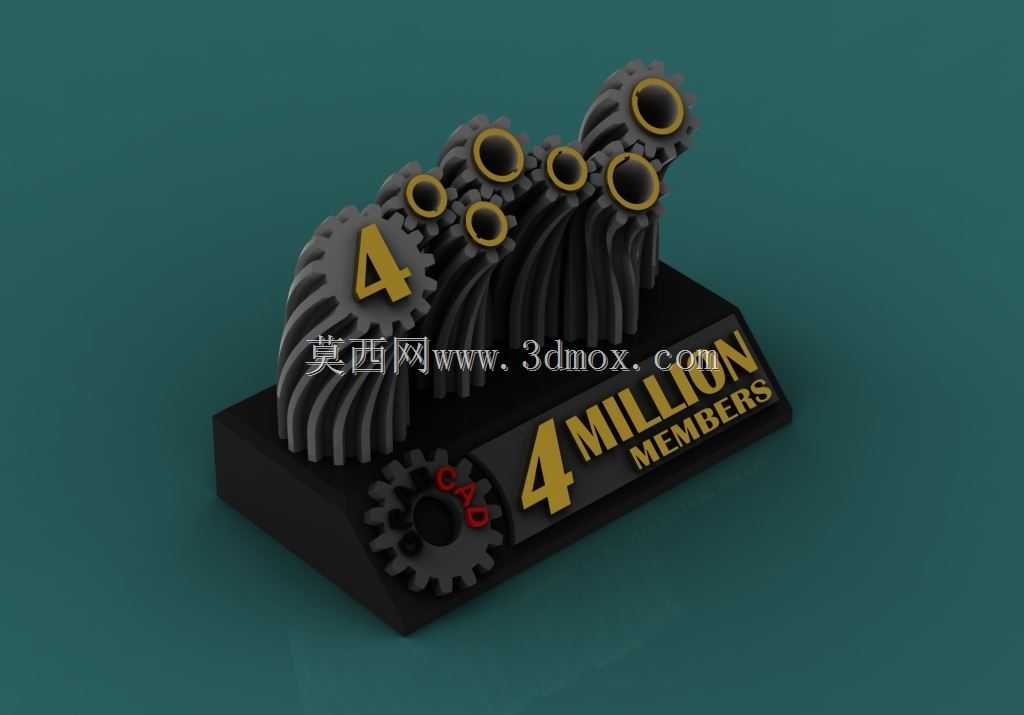

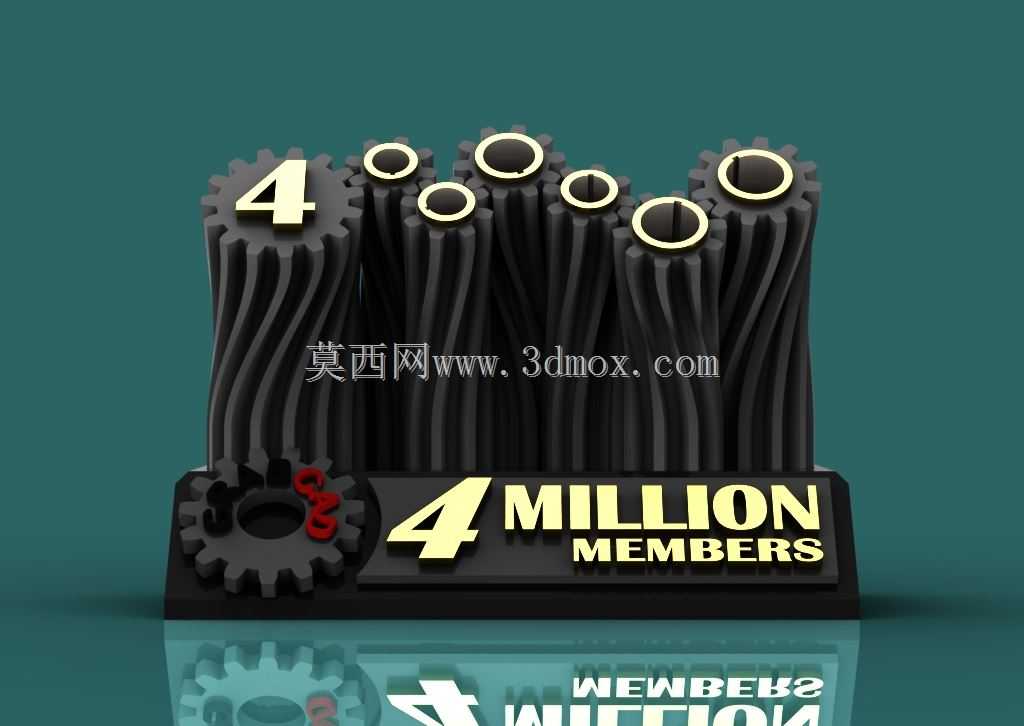

这套齿轮组合结构最初的设计出发点,是用机械领域最具代表性的齿轮传动元素,承载团队协作的具象表达,没有采用常规的规整直齿排布逻辑,而是特意将七个同步齿轮做了微小的扭转变形处理,每个齿轮的齿向偏移量控制在0.3度以内,既保留了齿轮啮合的基础传动可行性,又通过细微的形态差异,对应不同技术背景从业者的能力差异,最终所有齿轮仍能保持同步啮合的运动状态,暗合不同经验、不同方向的工程人员协同输出的核心逻辑。从实际应用场景来看,这套结构既可以作为工业主题的桌面陈列摆件,也可以拆解后作为机械传动教学的演示样件,底座部分预留了标准的M3安装孔位,孔位间距按照通用桌面摆件的安装边界设置,横向安装孔距为120mm,纵向孔距为80mm,
既可以直接放置在平面上,也可以通过螺栓固定在展示台架或者教学演示板上。齿轮部分采用渐开线齿形设计,模数统一为1,每个齿轮的齿数根据排布位置做了差异化设置,最外侧两个大齿轮齿数为40,中间排布的五个小齿轮齿数从18到24不等,啮合侧隙控制在0.1mm到0.15mm之间,既保证手动拨动时的传动顺畅度,又不会出现齿间卡滞或者空程过大的问题。设计过程中特意调整了每个齿轮的安装高度,所有齿轮的端面跳动公差控制在0.05mm以内,保证转动时不会出现相邻齿轮的端面剐蹭,底座上的标识区域做了0.2mm的下沉处理,后续如果做实体加工,可以直接在下沉区域填充不同颜色的树脂或者做激光打标,不需要额外调整结构。
整个组合的外轮廓尺寸控制在150mm100mm35mm以内,不会占用过多桌面空间,齿轮的中心孔统一采用6mm直径的标准孔,适配市面上常见的微型轴类零件,如果要做动态演示版本,只需要在任意一个齿轮的中心孔处连接微型驱动电机,就能带动整套齿轮组同步运转,不需要额外添加传动换向结构。齿面的粗糙度要求按照Ra1.6设置,既满足3D打印的成型精度要求,也适配传统铣削加工的工艺条件,不管是做光敏树脂的展示样件,还是做金属材质的长期陈列品,都不需要额外修改结构参数。
