乘用车车身线框逆向结构建模

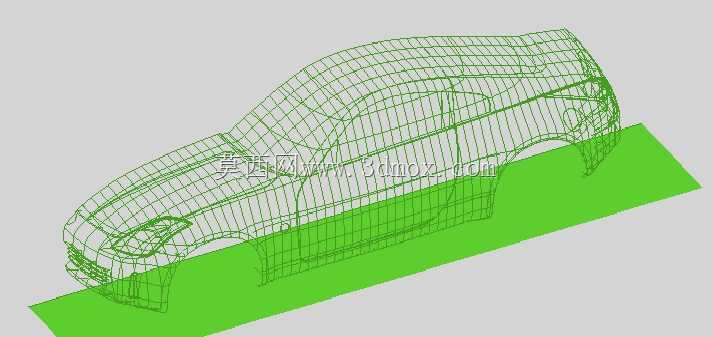

　　在汽车产品开发流程中，逆向建模是衔接实物样件与数字化设计的关键环节，这套车身线框结构可覆盖造型验证、曲面重构、装配边界校核等多个工程场景。不同于正向设计从草图到数模的推进路径，逆向建模需要先通过扫描获取实物的点云数据，再逐层搭建线框骨架，为后续的A级曲面生成提供精准的拓扑参考。从模型的线框排布逻辑来看，建模时优先锁定了车身关键特征线：包括腰线、轮拱轮廓线、前后保险杠分型线、侧围与顶盖的交接线，这些特征线直接决定了整车的造型辨识度，也是后续曲面拼接时的曲率连续基准。线框的网格密度并非均匀分布，在车头灯组安装区域、车门铰链安装位、翼子板与侧围的过渡区域，线框节点密度明显更高，这些位置要么是外观件的装配贴合面，

　　要么是曲面曲率变化剧烈的区域，更密的线框能保证后续曲面拟合时的精度，避免出现曲面褶皱或者曲率突变的问题。在实际工程应用中，这类线框模型首先会用于造型阶段的油泥模型数字化转化，油泥模型完成造型评审后，通过扫描得到点云，再搭建这类线框骨架，能快速把实物造型转化为可编辑的数字化结构，方便结构工程师在数模上预留安装孔位、布置钣金加强筋、校核内外饰件的安装间隙。模型中预留的底部基准平面，是建模时设定的整车Z向安装基准，对应实车的底盘安装平面，在后续总装环节，这个基准可以用来校核车身与底盘副车架、悬架系统的装配同轴度，避免出现装配干涉。线框的节点位置也对应了车身钣金的焊接定位点，在白车身焊接工艺设计阶段，

　　工程师可以直接基于这些线框节点排布焊接夹具的定位销位置，保证焊接总成的尺寸精度。不同于实体模型，线框结构的数据量更小，在进行整车级的装配干涉检查时，调用这类线框模型能大幅降低运算负载，同时又能完整保留车身的外形轮廓与关键安装边界，适合在多部门协同设计的初期阶段作为共享参考数模使用。建模过程中特意保留了车身各曲面的分缝线位置，这些分缝线的走向直接决定了后续冲压模具的分型面设计，也能为外覆盖件的冲压工艺性验证提供参考，提前预判曲面拉延深度过大、冲压负角等工艺问题，减少后续模具修改的成本。
