实体套圈滚针滚子轴承三维结构设计

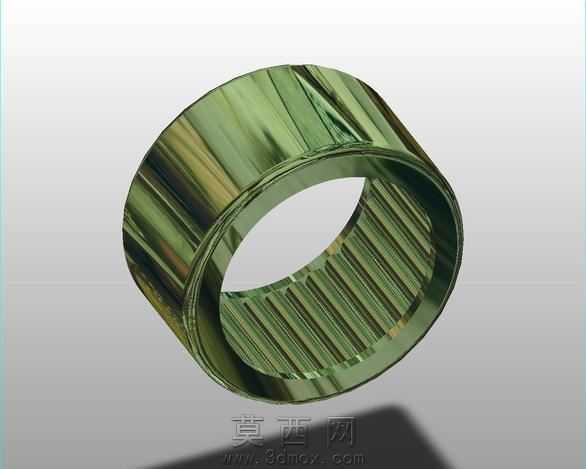

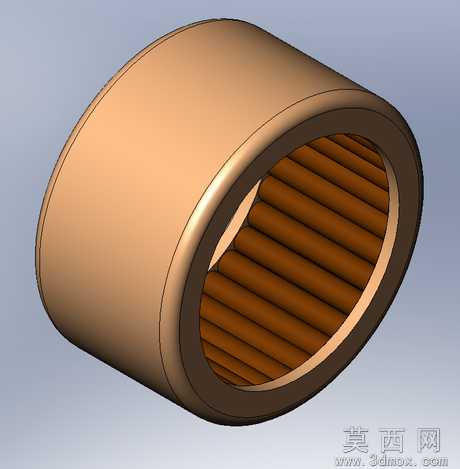

本模型为实体套圈型滚针滚子轴承，采用三维机械设计软件完成全参数化建模，整体结构还原度高，可直接用于机械装配场景的虚拟仿真、结构校核与教学演示。建模过程首先以旋转凸台特征构建轴承外圈实体，外圈采用铜合金质感的金属材质设定，表面做哑光金属质感渲染处理，还原实体轴承外圈的耐磨金属特性，外圈壁厚均匀，两端做微小倒角处理，避免装配过程中出现锐边刮损配合件的问题。内圈滚道与外圈同轴设计，滚道表面精度设定为高光滑度，模拟实际轴承加工后的磨削表面效果，减少滚子运行过程中的摩擦阻力。内部滚动体采用圆柱滚针结构，沿圆周方向等距阵列排布，每根滚针的直径、长度参数完全一致，滚针与内外滚道之间保留合理的装配间隙，符合实际轴承的装配公差要求，滚针同样采用金属材质渲染，表面做细微的金属纹理处理，区分于外圈的铜质色调，清晰展现轴承内部的分层结构。建模过程中对所有特征做全参数约束，确保修改滚针直径、数量、外圈壁厚、轴承整体长度等参数时，模型可同步更新，适配不同规格的同类型轴承设计需求。渲染阶段采用柔和的环境光源，从斜上方投射光线，在轴承端面形成自然的明暗过渡，清晰展现外圈的圆柱曲面形态，同时通过半剖视角的呈现方式，完整展示内部滚针的排布结构，让观看者可直观理解该类无保持架滚针轴承的内部构造。设计思路上优先还原实体套圈滚针轴承的结构特点，这类轴承径向结构紧凑，适用于径向安装空间受限的传动场景，建模时严格遵循这类轴承的结构比例，没有添加多余的装饰性特征，所有结构均对应实际轴承的功能部件，确保模型可用于机械设计教学、装配干涉检查、产品展示等多种场景，模型各部件可单独拆分编辑，方便后续做工程图导出、有限元分析等二次开发操作。
