镂空轻量化对称式火箭连接支架结构

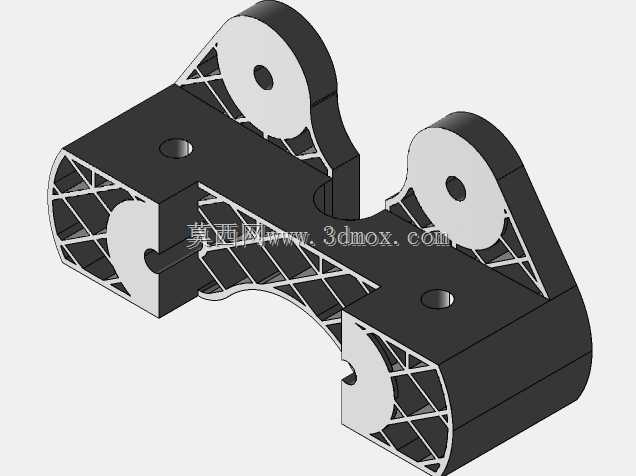

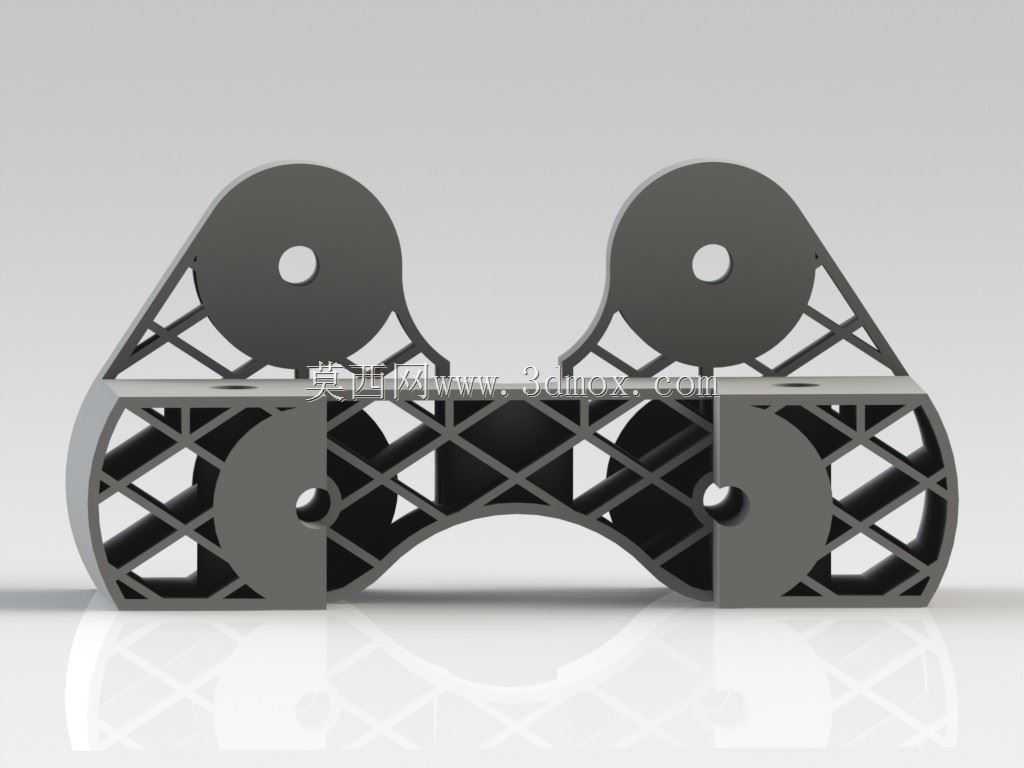

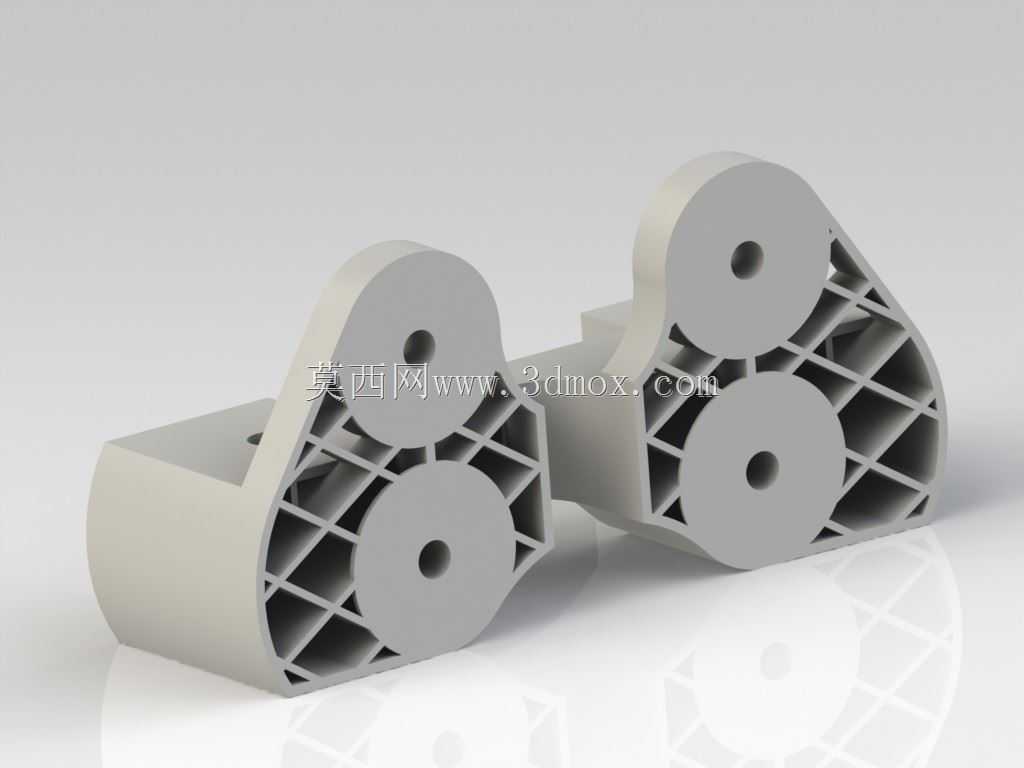

　　这款对称式镂空支架主要应用于航天火箭箭体内部的组件连接场景，承担相邻舱段功能模块的载荷传递与定位固定作用，在火箭飞行过程中需要承受轴向过载、振动冲击以及温度交变带来的应力影响，是箭体内部结构系统中典型的承力连接件。从结构设计逻辑来看，整体采用左右完全对称的布局形式，上下分布的两组同轴安装孔位，可分别对接上部挂载设备与下部支撑基座，孔位周边做了局部加厚处理，避免安装锁紧时出现应力集中导致的结构开裂。主体框架大量采用三角形镂空格栅结构，这种构型在保证整体结构刚度、抗弯抗扭性能满足载荷要求的前提下，最大程度去除了非承力区域的冗余材料，实现结构件的轻量化目标，对于航天运载场景而言，每减少一克结构重量都能对应提升有效载荷的搭载空间，

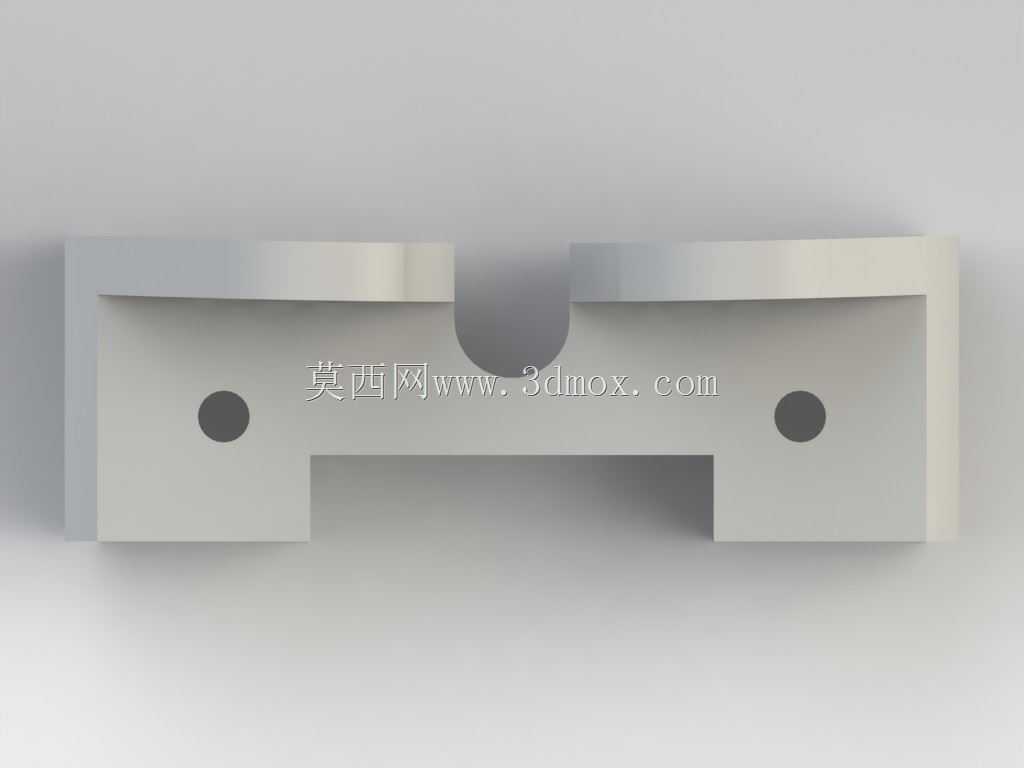

　　这类镂空设计也是航天结构件优化的典型思路。在安装边界设计上，支架底部为平面贴合结构，可与安装基面完全贴合保证接触刚度，两侧的弧形轮廓做了倒角过渡处理，既避免锐边在装配过程中划伤操作人员或相邻线缆管路，也能减少应力集中点的存在。中间的内凹弧形避让空间，是为了给箭体内布设的线缆、管路预留通行通道，避免支架安装后与周边管线产生干涉，在实际装配场景中，这类避让结构的尺寸精度会直接影响总装环节的效率，设计时已经预留了足够的安全间隙，适配不同线径的管路布设需求。从受力路径来看，上部安装孔承受的设备载荷会通过两侧的斜向格栅筋条均匀传递到底部安装面，筋条的排布方向完全顺着主应力的传递方向设置，没有多余的结构拐点，保证载荷传递路径顺畅，

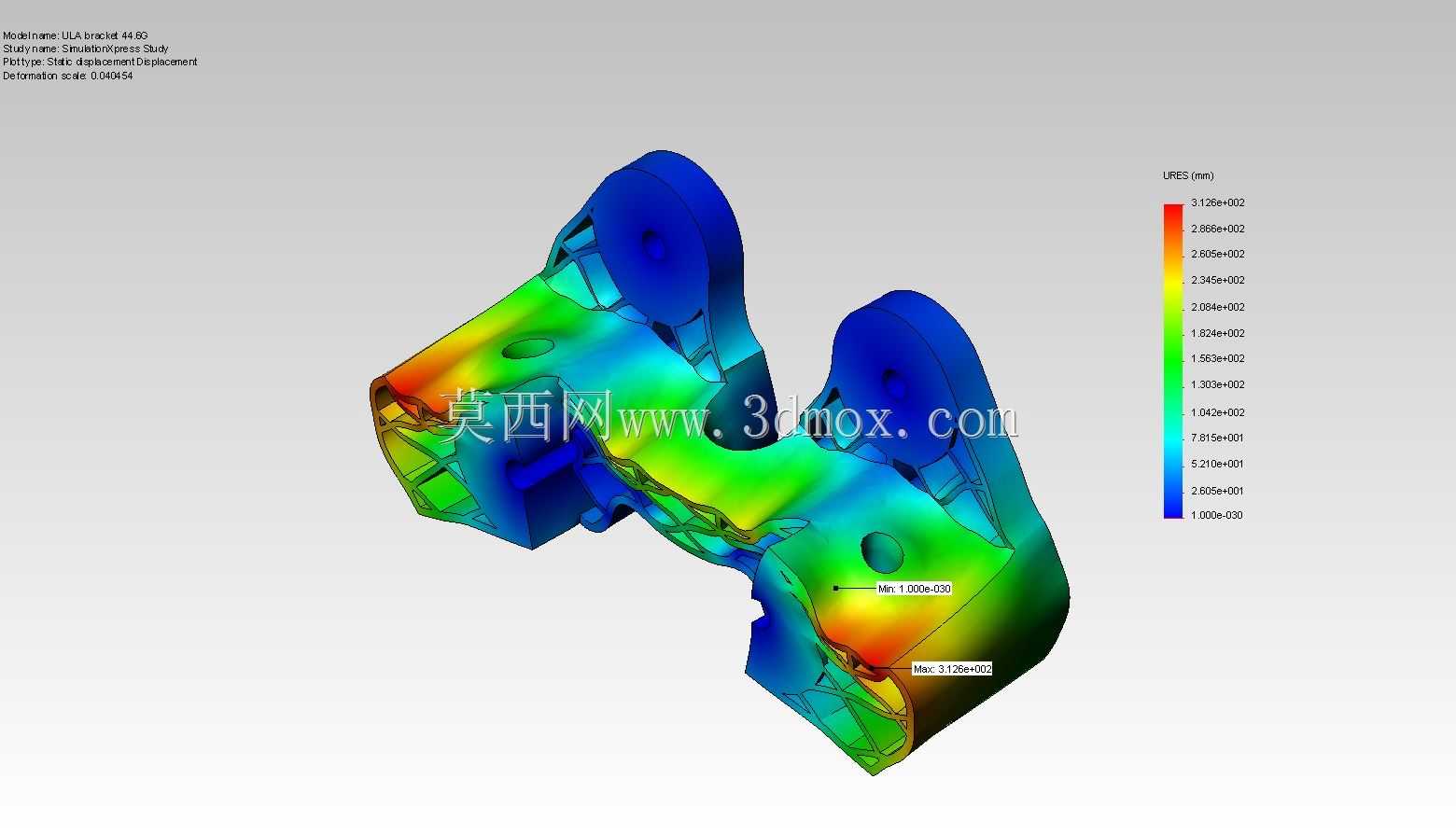

　　不会出现局部应力突变的情况。这类采用高性能工程材料制作的支架，相比传统金属支架在重量控制上有明显优势，同时材料本身的耐温性能、抗蠕变性能也能满足火箭飞行阶段的工况要求，结构上的镂空设计也不会影响材料本身的性能发挥，每一处格栅的壁厚、筋条宽度都经过受力仿真校核，在极限载荷工况下的变形量控制在允许范围内，不会影响连接设备的定位精度。
