航空航天用轻量化ULA连接支架结构

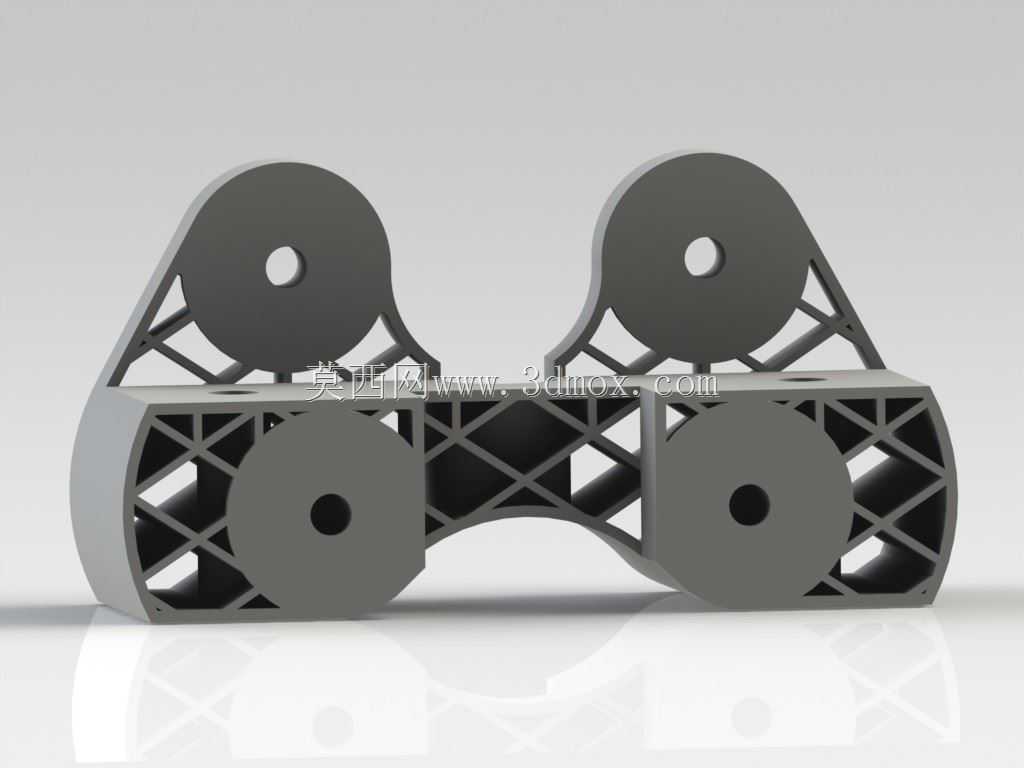

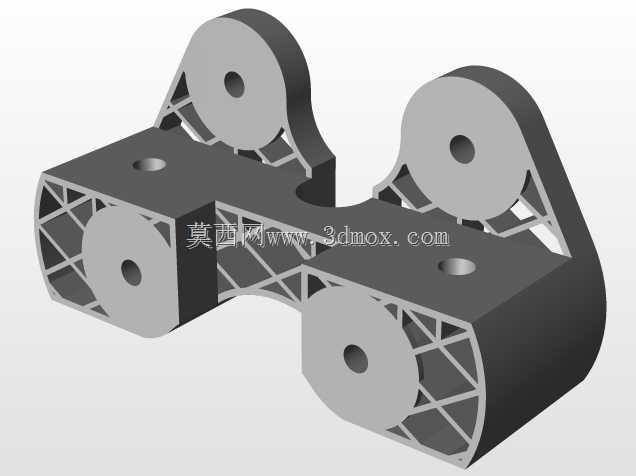

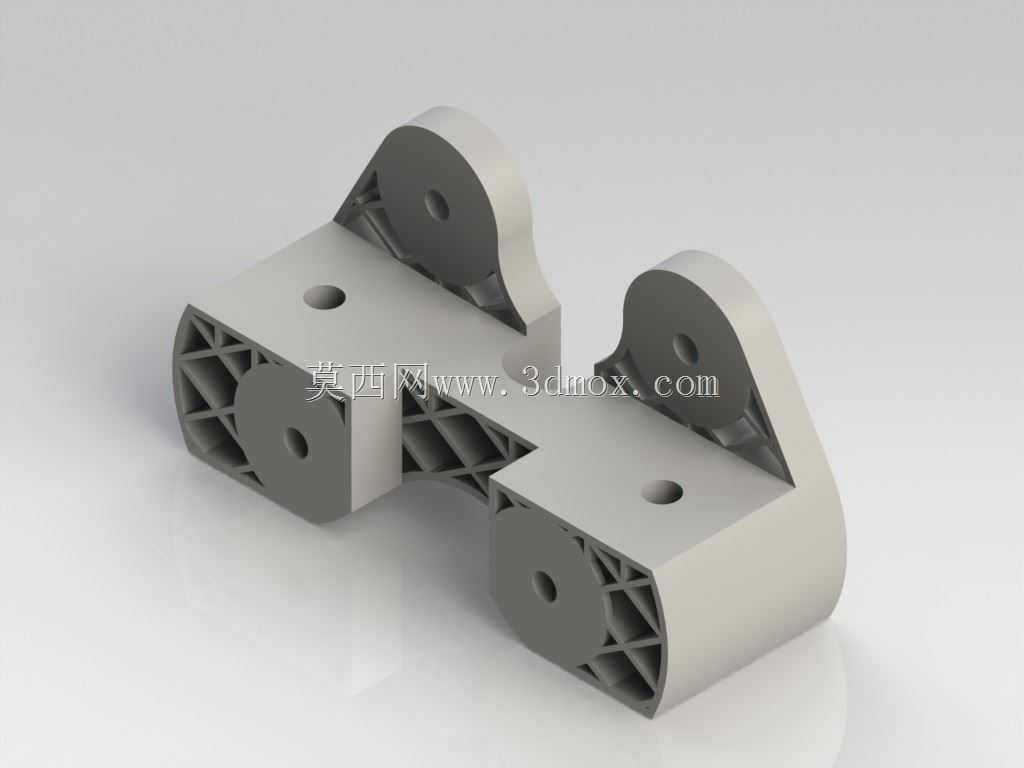

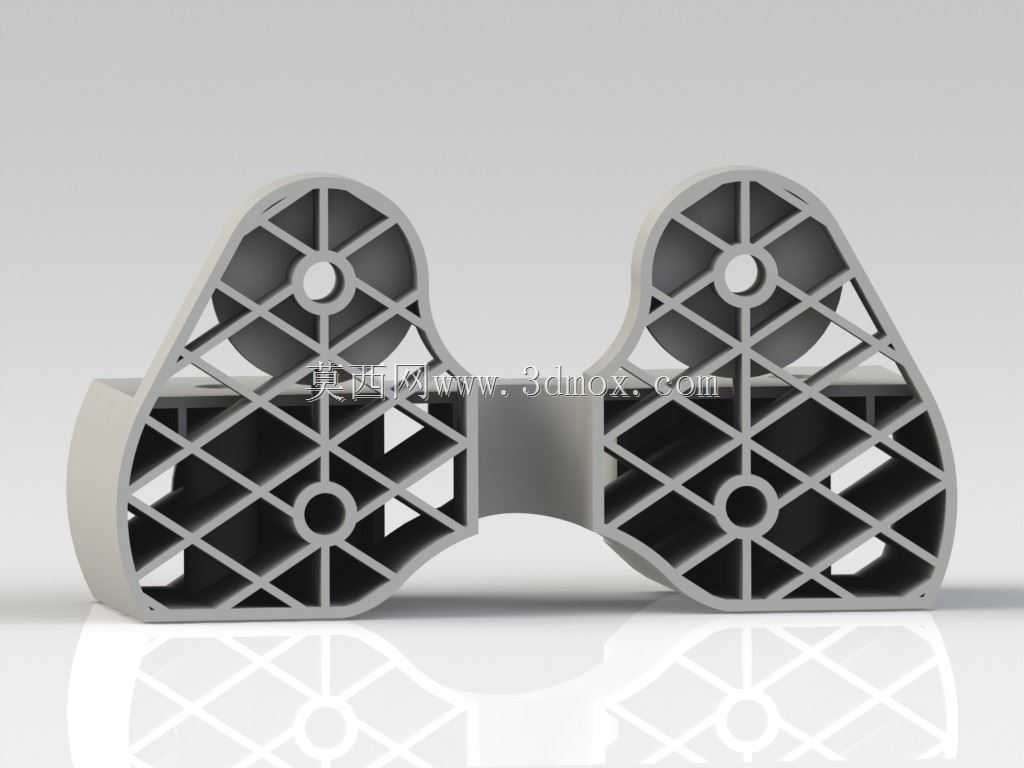

　　该支架主要应用于航空航天运载设备的舱段连接场景，承担相邻结构件之间的载荷传递与定位约束作用，在实际服役过程中需要同时承受轴向拉压、横向剪切以及交变振动带来的复合载荷，因此结构设计上兼顾了承重能力与自重控制的双重需求。从结构构型来看，整体采用对称式双铰接耳布局，两端的带孔耳片分别对应待连接构件的铰接点位，耳片孔位的同轴度、端面垂直度都做了对应公差约束，保证装配后铰接副的转动灵活性，不会出现卡滞或偏磨问题。中间的连接主体部分采用了格栅式镂空加强结构，这种设计并非单纯为了减重，而是通过纵横交错的筋条构建出类蜂窝的受力路径，在大幅削减实体材料占比的同时，让外部载荷能够顺着筋条快速分散到整个支架截面，避免局部应力集中导致的结构失效。

　　筋条的厚度、格栅的单元尺寸都经过受力校核，既不会因为筋条过薄出现压杆失稳，也不会因为格栅尺寸过大导致局部刚度不足。支架主体上预留的多个沉头安装孔，分别对应不同方向的辅助构件固定需求，孔位周边都做了局部加厚处理，抵消螺栓预紧力带来的局部压应力，防止安装位置出现开裂变形。从安装边界来看，支架的整体外轮廓做了多处圆弧过渡，没有尖锐的直角凸起，既可以避免装配过程中对操作人员、相邻管线造成剐蹭，也能减少应力集中点的存在，提升结构的疲劳寿命。两端耳片的外侧端面都预留了足够的垫片安装空间，中间连接段的底部平面可以作为装配定位基准面，安装时可以直接贴合在工装基准面上完成孔位对齐，不需要额外制作复杂的定位夹具。在实际选型应用中，

　　这类支架可以根据实际载荷量级调整筋条厚度与耳片孔径，适配不同规格的铰接销轴，既可以用在运载火箭的舱段辅助连接位置，也可以经过尺寸缩放后应用在工业自动化设备的重载铰接点位，其镂空减重的设计思路也可以迁移到其他对自重有严格要求的移动设备结构设计中，帮助设计人员在刚度、强度、自重三者之间找到最优的平衡方案。
