轻量化网格结构ULA航天连接支架

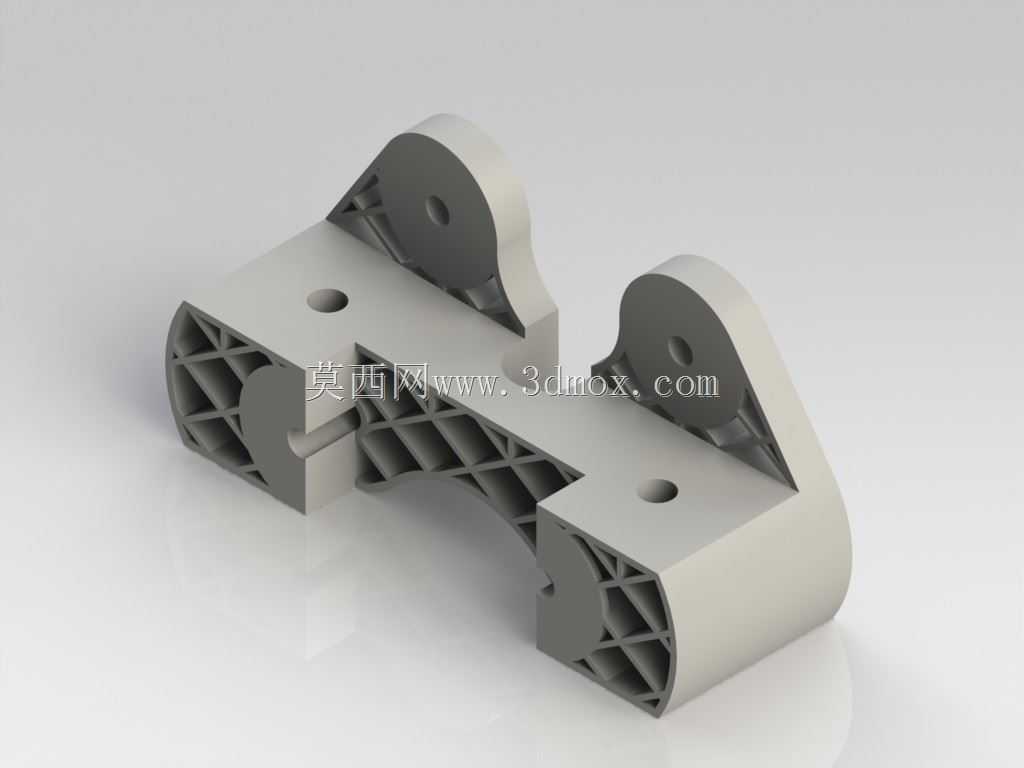

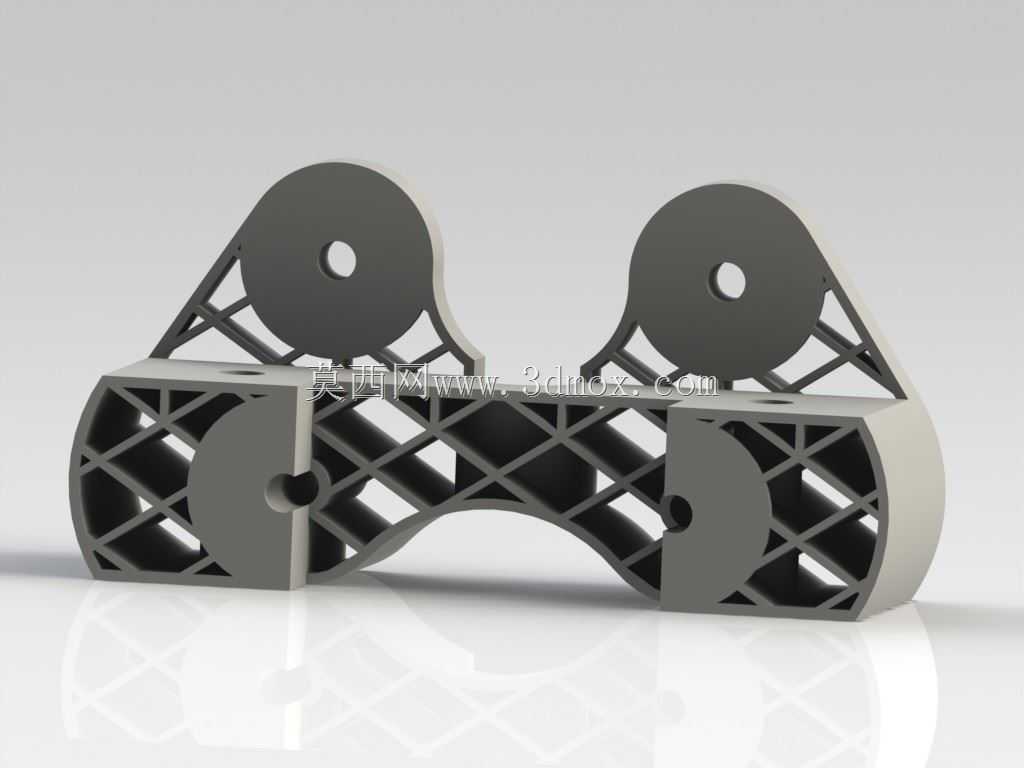

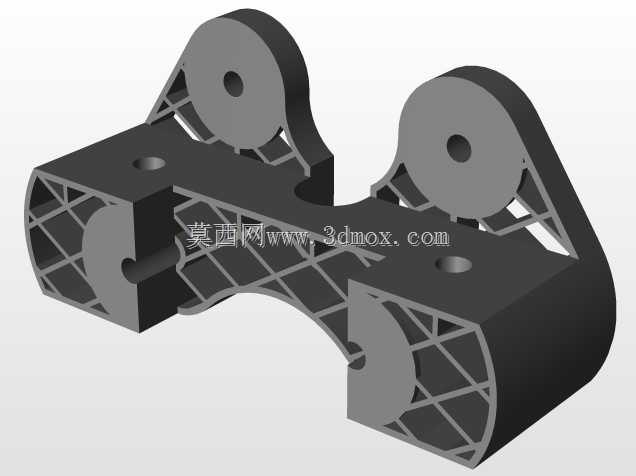

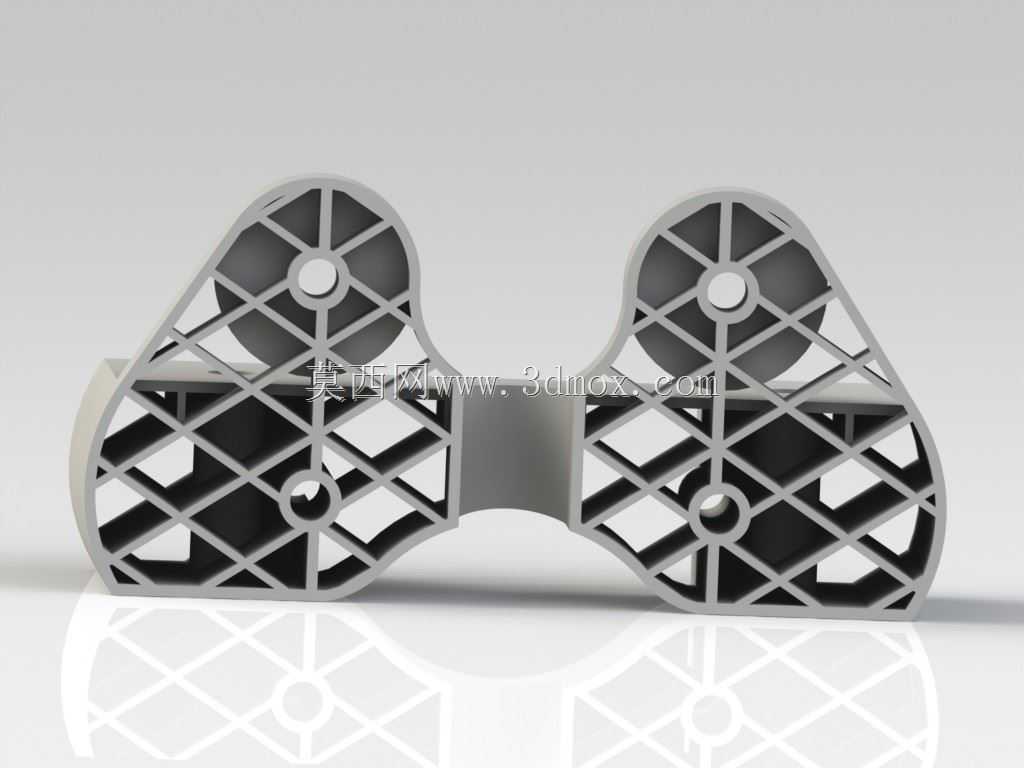

　　该支架主要应用于航天发射配套的管路、线缆及小型机载组件的支撑固定场景，在火箭箭体内部的紧凑安装空间内，承担相邻组件间的连接定位、载荷传递功能，需适配发射阶段的强振动、瞬时冲击工况，同时严格控制自身重量以提升载荷利用效率。从结构设计来看，主体采用对称式双立耳布局，两个带通孔的铰接耳座分别位于构件两端上部，可通过销轴与被支撑部件形成铰接连接，预留的铰接间隙可补偿装配过程中的微小位置偏差，同时缓冲振动工况下的交变应力，避免连接部位出现应力集中断裂。主体承载梁采用内部网格镂空的构型，网格筋条沿主应力传递方向排布，在保证整体抗弯、抗扭刚度的前提下，大幅削减实体材料的用量，相比同尺寸实心结构减重比例超过60%，适配航天领域对构件重量的严苛要求。

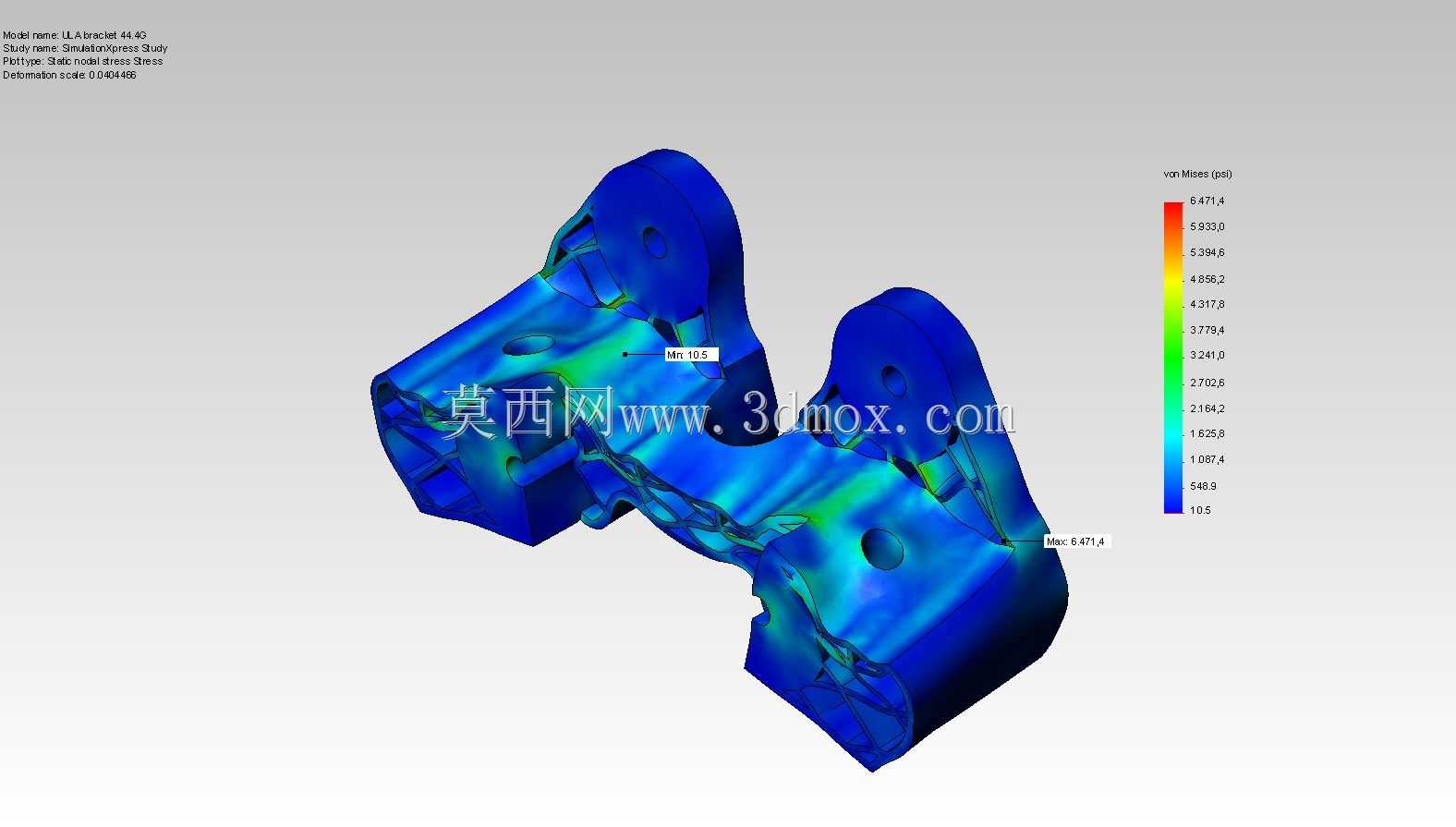

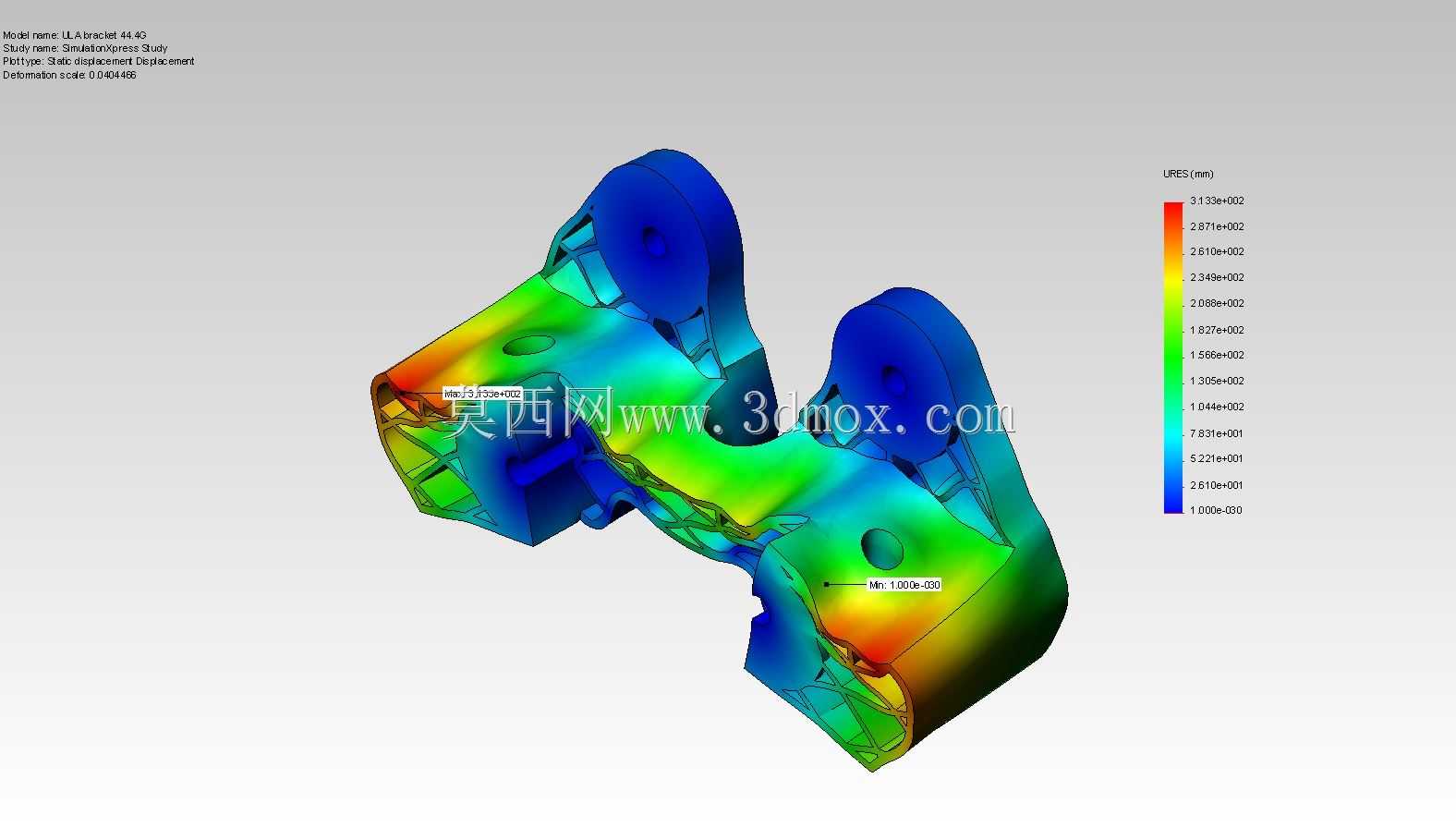

　　梁体上预留的多个光孔安装位，可适配不同规格的紧固件，实现支架本身与箭体安装基面的可靠固定，安装孔位的位置公差严格控制在±0.05mm范围内，保证装配后铰接耳的同轴度满足转动副的配合要求。构件侧面的弧形避让槽，可在安装时避开相邻的管路走向，避免装配过程中与周边部件发生干涉，适配箭体内部密集的管线布局。设计过程中通过拓扑优化确定筋条的分布路径，网格筋的厚度根据不同区域的载荷大小做差异化设置，高应力承载区的筋条厚度适当增加，低应力区进一步做镂空处理，兼顾强度与轻量化需求。铰接耳的接触面做了局部加厚处理，避免销轴反复挤压造成耳座变形，耳孔内部预留了衬套安装空间，可加装耐磨衬套提升铰接部位的使用寿命，降低长期振动下的磨损量。安装边界方面，

　　构件整体的外轮廓尺寸适配箭体内部的标准安装间距，底部安装面的平面度控制在0.02mm以内，保证与安装基面完全贴合，避免装配后出现附加安装应力。两端铰接耳的中心距严格匹配被支撑部件的安装尺寸，无需额外调整即可完成快速装配，减少现场安装的工作量。该类支架的设计逻辑同样可迁移至无人机、高端自动化设备的轻量化支撑场景，在需要兼顾结构强度与自重控制的连接部位，这种网格镂空的结构形式都能发挥较好的应用价值，设计时需根据实际承载工况调整筋条的排布密度与厚度，避免出现局部刚度不足的问题。
